4寸NPT外螺纹卡姆洛克F型适配接头

　　在石化流体输送、厂区临时管线接驳、消防水带快速布设、散装物料转运这类需要频繁拆装管路的作业场景里，卡姆洛克系列快接接头的应用占比极高，这款F型适配器就是专门针对外螺纹端硬管对接需求设计的快装组件。不同于普通螺纹接头需要多圈旋拧配合生料带密封的繁琐操作，该接头的阳端快接结构可以和同规格的卡姆洛克母端接头实现一秒对位锁止，扳动母端的两个锁扣即可完成密封连接，无需额外工具，在应急抢修、临时管线切换的场景下能大幅缩短作业时长，减少介质停输带来的损失。

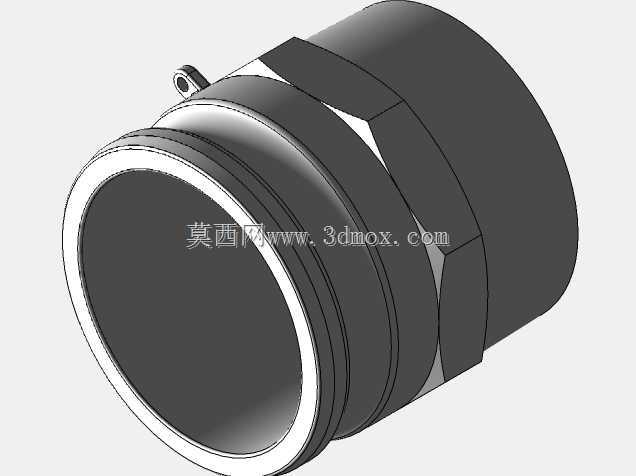

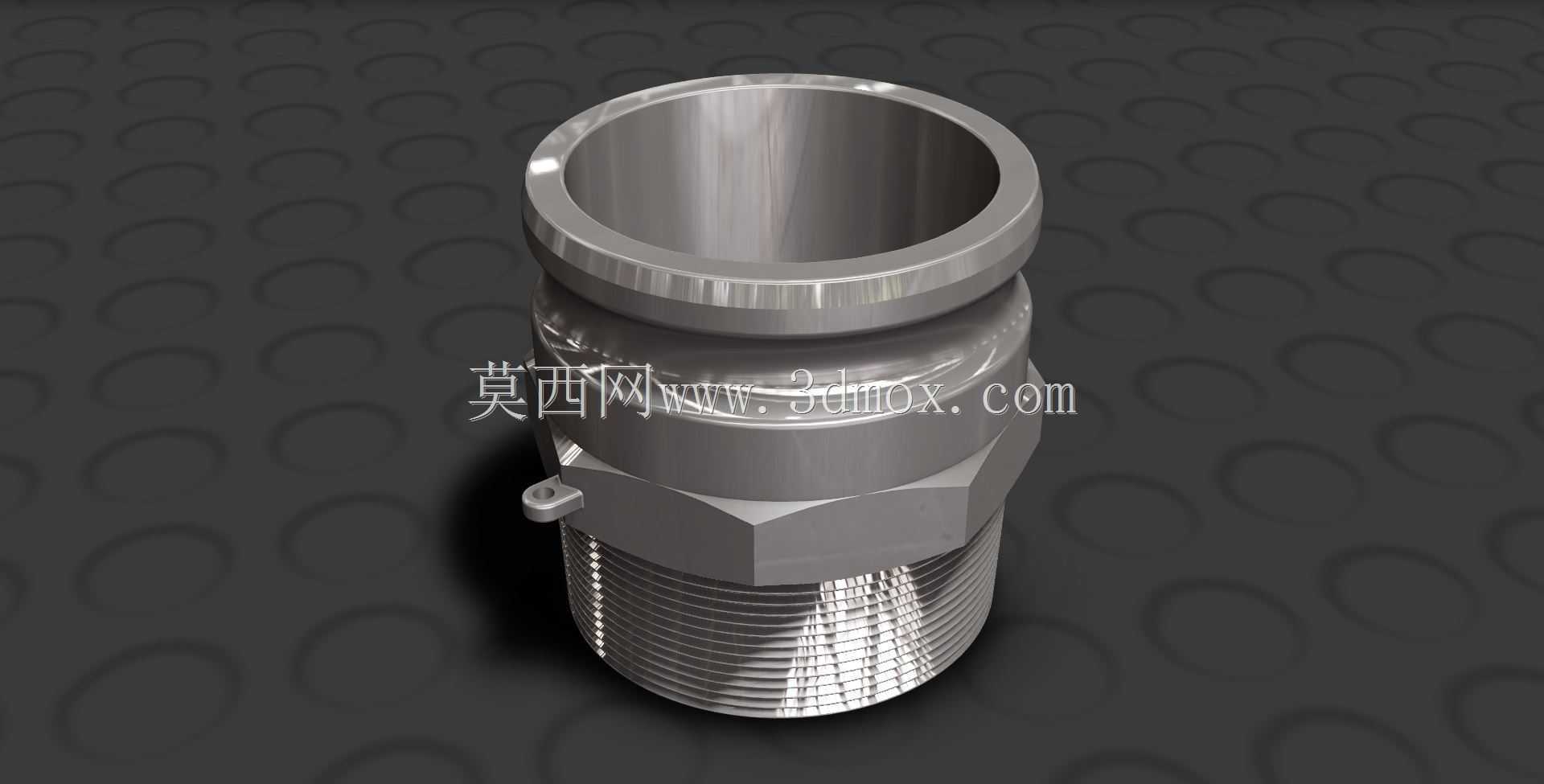

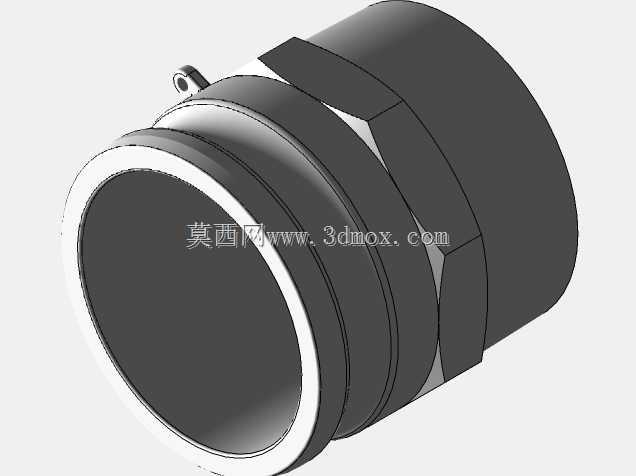

　　从结构设计来看，接头整体采用三段式同轴结构，下部为标准4寸NPT外螺纹段，螺纹牙型严格遵循美制锥管螺纹标准，锥度1:16，装配时依靠螺纹自身的锥度变形实现密封，无需额外密封垫即可承受16bar以内的流体压力，适配所有同规格NPT内螺纹的硬管端口、罐体出口、泵阀接口。中部为一体化铣制的六角受力台，对边尺寸符合通用管钳的咬合标准，安装时可以用标准管钳夹持该部位施加扭矩，不会损伤上部的快接密封面，六角台的边角做了R2的倒圆处理，避免应力集中导致的开裂，同时也能减少安装时的磕碰划伤。上部为卡姆洛克标准阳端插头，插头表面加工有两道环形密封槽，配套丁腈橡胶O型圈，和母端对接时O型圈被压缩填充配合间隙，可兼容水、液压油、轻质燃油、低压蒸汽等多种常见工业介质，插头顶端做了15度的导向倒角，对接时即使存在小角度偏差也能顺利滑入母端，降低现场对位难度。

　　安装边界方面，该接头的总长度控制在112mm，六角台对边尺寸为78mm，上部快接插头外径为114mm，安装时需要预留至少130mm的径向操作空间，方便母端锁扣的扳动操作，螺纹段的有效旋合长度为38mm，装配时需要保证内螺纹端口的有效螺纹深度不小于40mm，避免旋合不到位导致的密封失效。接头侧面设计有一个直径5mm的保险销孔，当接头和母端锁止后，可以插入配套的R型保险销，防止作业过程中因为管路振动、意外拉扯导致锁扣脱开，在高压输送、高空布管的场景下这个结构能大幅提升连接可靠性。

　　建模过程中需要重点关注几个配合尺寸的公差控制：NPT外螺纹的中径公差需要控制在6H/6g范围内，锥度偏差不能超过±0.5°，否则会出现拧入过松漏液或者拧入过紧胀裂内螺纹端口的问题；上部快接插头的密封槽槽深公差需要控制在±0.1mm，槽壁的表面粗糙度要达到Ra1.6，避免划伤O型圈导致密封失效；六角台和上下两段的同轴度公差要控制在Φ0.2mm以内，否则安装后会出现管路偏斜，产生额外的装配应力。材质选型上常规工况采用304不锈钢铸造后精加工，表面做电解抛光处理，耐腐蚀且不易残留介质，有强腐蚀需求的场景可以更换为316L材质，密封件也可以根据介质特性更换为氟橡胶、硅橡胶等不同材质。

　　实际选型时需要注意，该接头仅适配同系列733型卡姆洛克母端，不能和其他品牌的凸轮锁紧接头混用，不同厂家的锁扣间距、插头直径存在细微差异，混用会出现锁止不牢、密封泄漏的问题。管路布设时要尽量让接头处于不受径向力的状态，如果管路存在振动，需要在接头附近加装管卡固定，避免长期交变载荷作用在接头螺纹处导致疲劳断裂。日常维护时每次拆装都要检查O型圈的状态，如果出现划伤、老化变形要及时更换，不要带伤安装，否则加压后很容易出现泄漏。
