便携式折叠三角户外烧烤炉结构设计

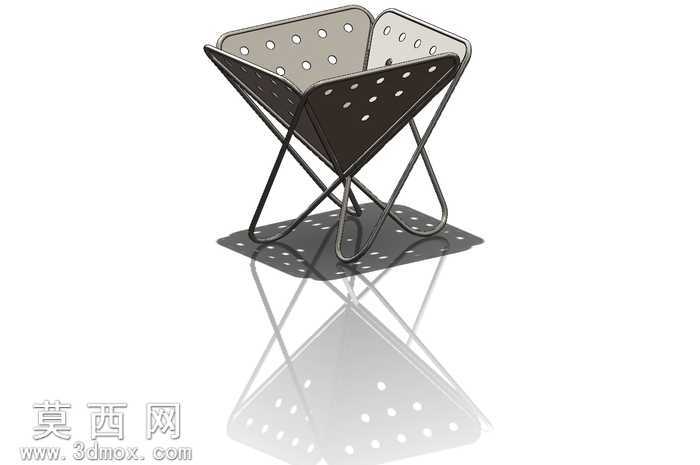

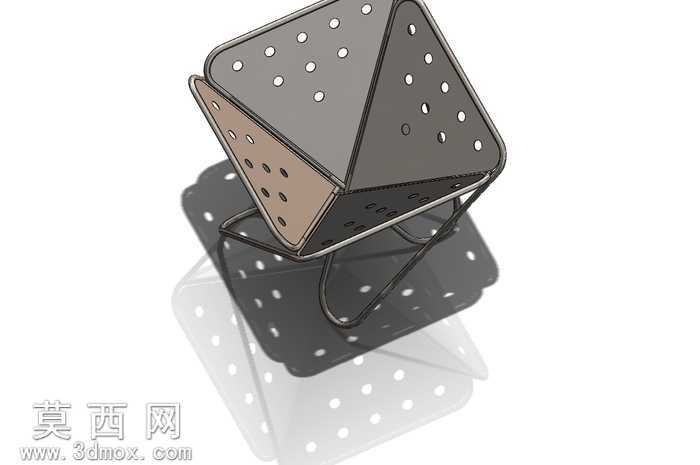

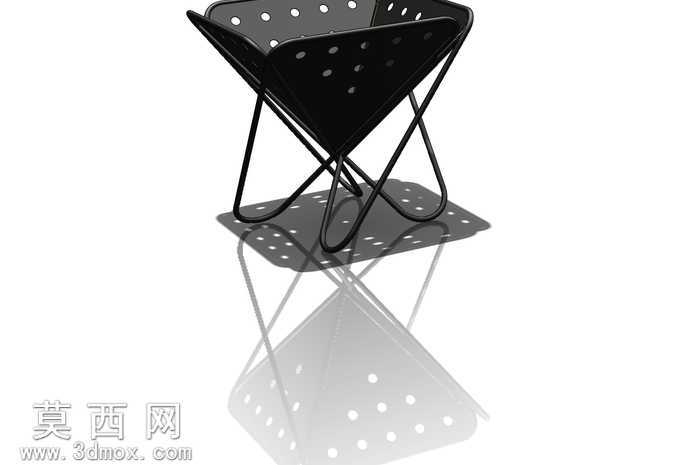

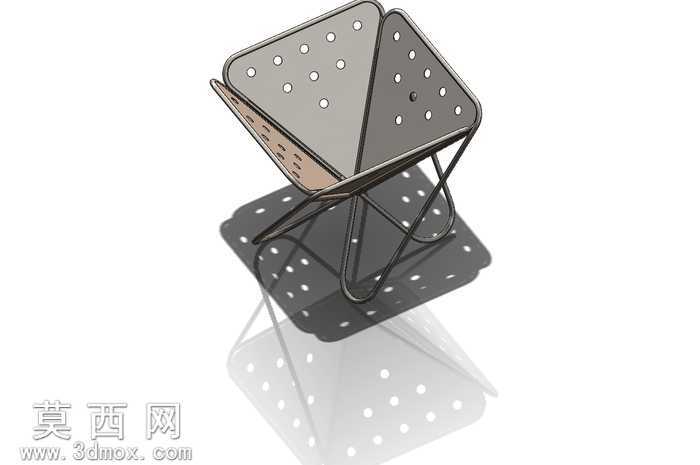

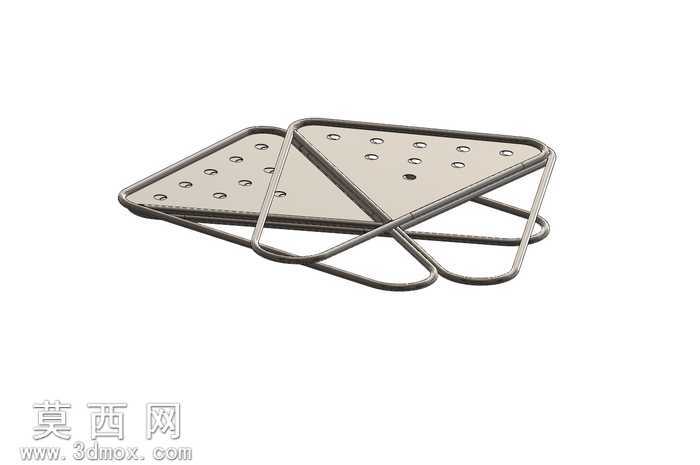

本作品为面向户外露营场景设计的折叠式三角烧烤炉，整体采用三维参数化建模完成全结构搭建，建模过程中优先对可折叠收纳的核心功能进行结构逻辑梳理，将炉体拆分为三片冲孔围板、交叉折叠支架、接油底盘三个可独立活动的模块，各模块间通过铰接限位结构实现连接，确保展开时结构稳定、收纳时可完全压合为扁平形态，大幅降低户外携带的占用空间。建模阶段对围板的冲孔阵列进行参数化排布，在保证炉体通风供氧效率的同时，通过均匀的孔洞分布提升整体视觉质感，围板边缘做卷边钝化处理，在模型中还原真实加工的圆角结构，避免使用过程中的割手风险。材质渲染阶段，炉身围板采用耐高温磨砂金属材质，调整材质的粗糙度与金属度参数，还原冷轧钢经高温喷塑后的哑光质感，支架部分采用高硬度金属管材材质，表面做轻微反光的镀锌处理效果，接油底盘采用哑光黑耐高温涂层材质，同时在场景中添加柔和的环境反射，还原金属材质在自然光下的真实光影表现。结构设计上充分考虑户外使用的稳定性，三角交叉支架采用力学稳定的三角支撑结构，展开后支架底部形成三个均匀的受力支撑点，在模型中对支架的开合角度做限位设计，确保展开后支架不会过度外扩或内收，围板拼接后形成上宽下窄的斗状炭槽，既可以容纳足够的烧烤炭块，也能让炭块自然聚拢提升燃烧效率，接油底盘与支架间采用卡扣式连接，可快速拆卸清理。设计思路围绕便携户外使用的核心需求展开，摒弃传统烧烤炉笨重不可折叠的结构缺陷，所有活动部件的铰接间隙在建模中预留合理的装配公差，确保实物生产时各部件转动顺畅无卡滞，整体结构无多余零散配件，展开与收纳操作无需额外工具即可快速完成，同时三角造型区别于常规方形烧烤炉，兼具结构实用性与外观辨识度，适配露营、徒步、短途户外野餐等多种使用场景。
