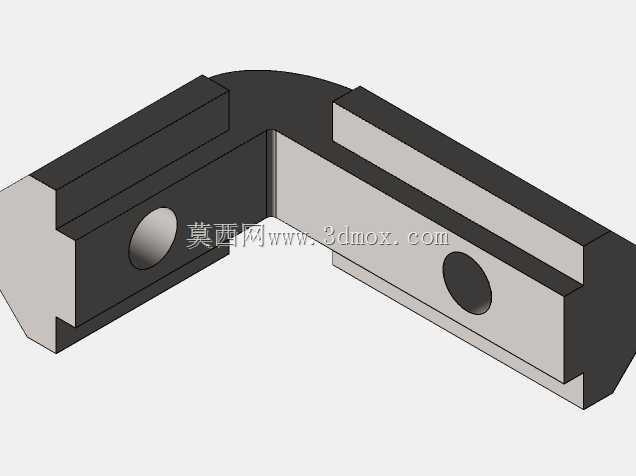

工业设备用L型铝制安装内支撑构件

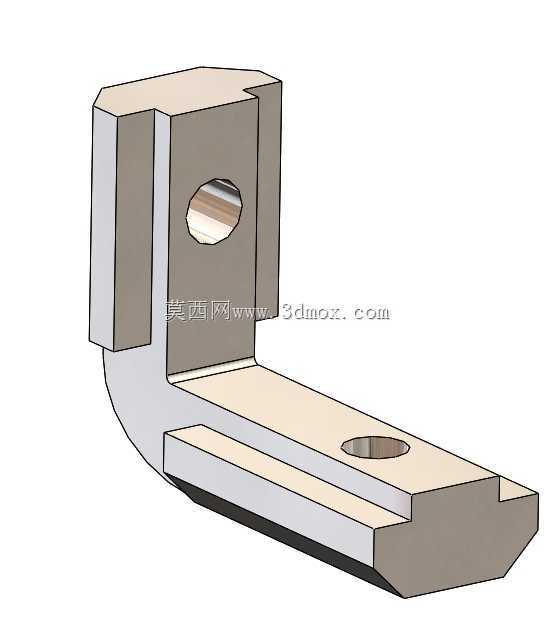

　　在工业自动化生产线、小型非标设备机架搭建以及铝型材框架的内部连接场景中，这类L型铝制内支架是十分常见的连接受力构件，主要用于两个垂直排布的铝型材端面或槽位的内侧固定，替代外露的角码连接件，让框架外表面保持平整无凸起，满足食品加工、洁净车间这类对外露连接件有卫生或外观要求的设备安装需求。从实际受力角度出发，这类内支架在安装完成后，主要承担垂直方向的静载荷以及设备运行时产生的小幅振动载荷，因此在结构设计上，竖直段与水平段的过渡位置采用了圆弧过渡结构，避免直角位置产生应力集中，在长期受交变载荷的工况下不会出现根部断裂的问题。竖直段的侧面开有横向贯通的圆孔，用于安装锁紧螺栓，安装时螺栓从型材外侧穿入，与支架上的孔位配合，

　　将竖直段牢牢抵在型材的内侧槽壁上，这个孔位的孔径设计预留了0.2mm的安装间隙，方便现场安装时微调支架的上下位置，抵消铝型材下料时的长度公差。水平段的顶面同样开有一个沉孔结构，用于安装垂直方向的锁紧螺钉，螺钉从支架上方穿入后，锁紧在下方型材的预置螺母槽内，实现两个垂直方向的双向锁紧，避免支架在长期振动下出现移位。从安装边界来看，支架的竖直段外侧与水平段外侧的尺寸完全匹配常用工业铝型材的槽内宽度，安装时可以直接顺着型材的端部槽口滑入指定位置，不需要额外扩孔或切削型材，适配市面上主流的20、30系列欧标铝型材的内部槽腔尺寸，不会出现卡滞或间隙过大导致的安装松动问题。材质选用铝合金一方面是为了降低构件自重，

　　整套支架的重量不到同尺寸钢制角码的三分之一，不会给轻型铝型材框架增加额外的负重，另一方面铝合金的表面自然氧化层具备不错的防锈能力，在潮湿的生产环境下也不会出现锈渍污染型材表面的问题，不需要额外做表面喷涂处理。在设计建模过程中，这类构件需要重点关注两个安装孔的同轴度以及两个安装面的垂直度公差，竖直段的安装面与水平段的安装面垂直度公差需要控制在0.05mm以内，否则安装后两个垂直连接的型材会出现角度偏差，影响整个框架的拼装精度；两个安装孔的中心距需要严格匹配对应铝型材的槽位中心距，避免出现孔位错位导致螺栓无法穿入的问题。另外，支架的上下端面以及水平段的前端都做了小角度的倒角处理，一方面是去除机加工产生的毛刺，

　　避免安装时划伤操作人员或者刮花铝型材的表面氧化层，另一方面倒角结构也能让支架更顺畅地滑入型材槽内，降低现场安装的难度。在实际设备应用中，这类内支架常被用在设备防护门的门框连接、小型操作台的框架内角固定、输送线侧边护栏的内部支撑位置，相比外露的角码连接，内装式的支架不会在设备表面形成突出的结构，避免操作人员走动时被磕碰，也不会积留生产过程中产生的灰尘、碎屑，日常清洁维护更加方便。针对不同的载荷场景，同结构的支架可以通过调整壁厚来适配不同的承重需求，常规壁厚3mm的版本可以满足单点位50kg以内的静载荷支撑需求，如果用于重载设备的框架连接，可以将壁厚增加到5mm，同时加大安装孔的孔径，匹配更大规格的锁紧螺栓，提升整体连接强度。建模时还需要注意，支架的槽位配合面需要预留0.1mm的间隙公差，因为工业铝型材挤出生产时会存在一定的尺寸公差，如果支架的配合尺寸做的完全和型材槽宽一致，很容易出现滑入困难甚至卡滞的问题，合理的间隙预留既能保证安装顺畅，也不会因为间隙过大导致连接后出现框量。
