铝型材配套半圆锁紧螺母结构设计

　　在工业铝型材框架搭建的各类应用场景里，这类半圆螺母是型材槽道内预埋连接的核心紧固件，不管是自动化设备的机架拼装、生产线工位台的层板固定、防护围栏的横梁连接，还是检测治具的基座安装，都离不开这类适配型材槽宽的专用锁紧件。和常规的外六角、方型螺母不同，半圆螺母的弧形顶面完全贴合铝型材槽道的圆弧内壁，安装时可以顺着型材的纵向槽道滑入任意预设位置，不需要提前在型材上钻孔攻丝，也不会在调整安装位置时破坏型材的阳极氧化表层，这一点在频繁改型的非标自动化设备架体搭建中优势格外明显——很多项目现场需要根据走线、安装附件的位置实时调整固定点，这类螺母可以在不拆解架体的情况下，直接从型材槽端滑入或者从槽口侧压入，调整到位后拧紧紧固件就能完成锁止，大幅降低现场改造成本。

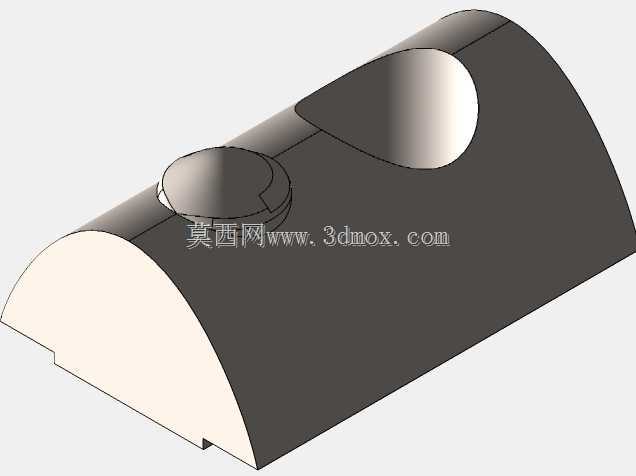

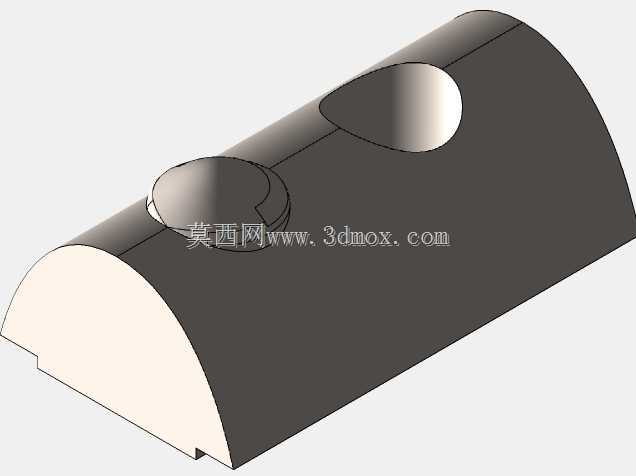

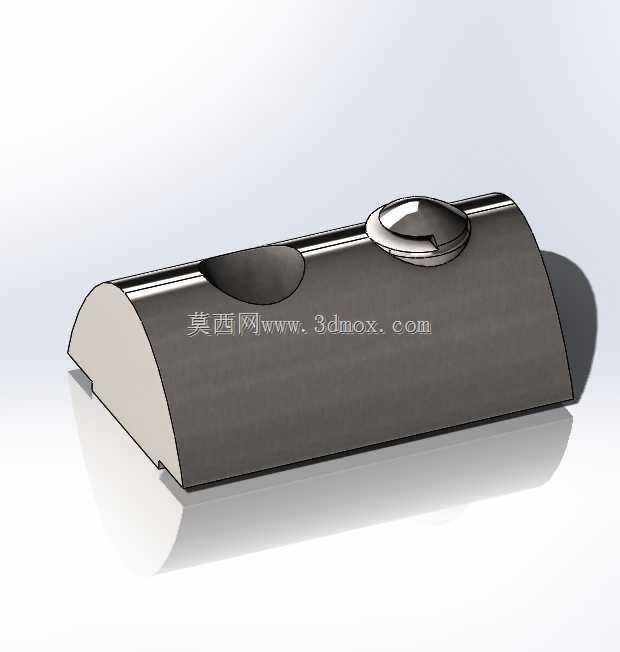

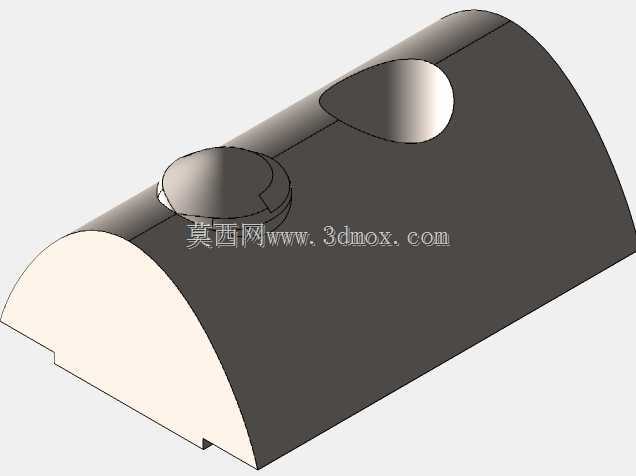

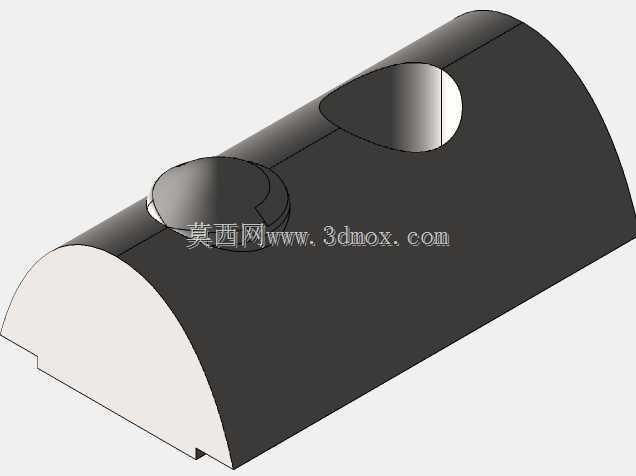

　　从功能特性上看，这款半圆螺母自带弹性顶珠结构，也就是模型顶面凸起的带弹簧的钢珠组件，当螺母滑入铝型材槽道后，顶珠在弹簧预紧力的作用下顶在槽道的上沿内壁，产生足够的静摩擦力，让螺母在没有拧紧紧固件的时候也不会顺着槽道自由滑动，尤其是垂直安装的铝型材立柱上，普通的半圆螺母在安装螺栓时很容易因为自重下滑，需要施工人员用手托住定位，带弹性顶珠的款式可以提前卡定在预设位置，单人就能完成横梁、安装板的锁紧作业，有效提升装配效率。螺母的半圆底面和型材槽底的平面完全贴合，锁紧时受力面均匀分散，不会因为局部应力集中压伤型材槽道的薄壁，相比T型螺栓的点接触受力，这种面接触的锁紧方式能承受更大的横向剪切力，适合用在有一定振动载荷的设备架体上，比如输送线侧边的导向条安装、振动盘支架的固定等场景，长期运行也不会出现螺母松动移位的问题。

　　设计这款螺母的时候，首先要匹配常用工业铝型材的槽道参数，比如适配欧标20、30、40、45系列型材的槽宽、槽深，螺母的整体宽度要比型材槽口宽度大0.2-0.3mm，保证滑入槽道后不会从槽口脱出，半圆部分的弧度要和型材槽道的内圆弧完全吻合，避免出现装配间隙导致锁紧时螺母倾斜。弹性顶珠的安装孔位要设计在螺母的中心轴线上，弹簧的预紧力控制在5-8N，既可以保证螺母在垂直槽道内不下滑，又不会因为阻力太大导致滑动调整时过于卡顿，顶珠的突出高度控制在0.5-0.8mm，刚好能卡在型材槽道的滚筋位置，不会因为突出过多导致螺母无法顺利滑入槽道。螺母的内螺纹规格要覆盖常用的M6、M8尺寸，螺纹深度要满足对应螺栓的啮合长度要求，比如M6螺纹的有效啮合深度不低于8mm，M8螺纹的有效啮合深度不低于10mm，保证锁紧时的螺纹连接强度，避免滑牙。

　　从安装边界来看，这款螺母的整体高度要完全沉入铝型材的槽道内部，安装完成后螺母顶面不会高出型材表面，不会影响后续在型材表面安装板件、封条等配件，螺母的两端做了小角度的倒角处理，滑入型材槽道的时候不会刮伤槽道内壁的氧化层，也能在多段型材拼接的位置顺利通过接缝，不会出现卡滞。在实际选型使用时，需要根据铝型材的系列型号对应选择螺母的规格，不同槽宽的型材不能混用螺母，否则会出现锁不紧或者无法装入的问题；如果是用于有强振动的工况，可以在锁紧时搭配平垫和弹垫，进一步提升防松性能；安装时先将螺母滑入槽道调整到对应位置，再将被固定件的安装孔对准螺母螺纹孔，拧入螺栓后逐步锁紧，不要一次性拧死，待所有固定点都对位完成后再按对角线顺序依次拧紧，避免因为安装误差导致架体出现内应力。这类半圆螺母相比后置式的弹片螺母，承载能力更高，弹性顶珠的定位更可靠，在重载铝型材框架、设备安全防护栏、物料周转架等场景的应用占比逐年提升，是铝型材模块化连接体系里不可或缺的基础配件。
