直角波纹金属弯管管路连接件结构

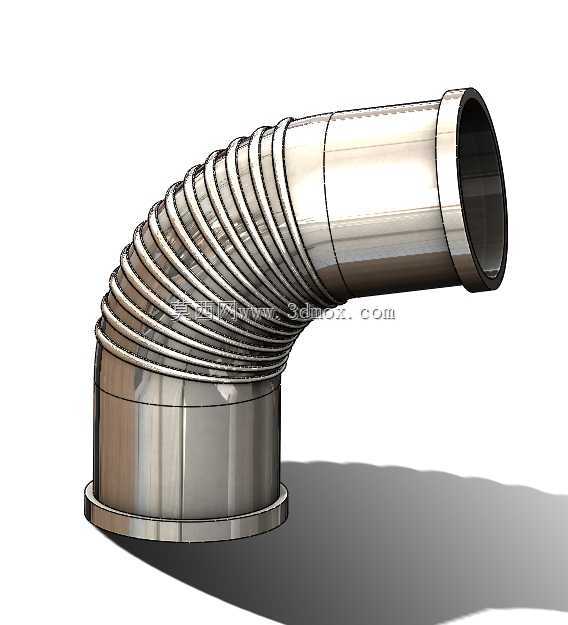

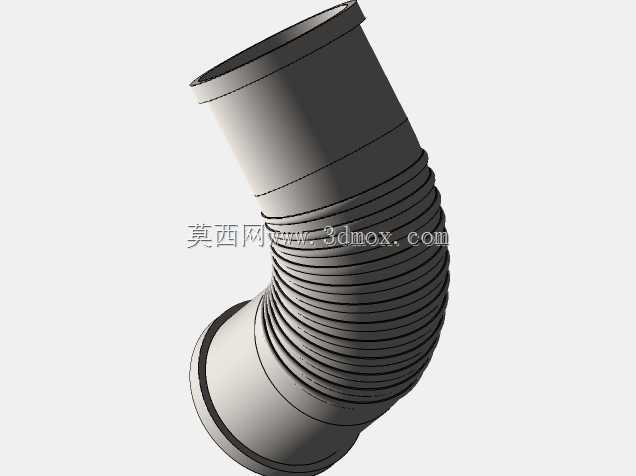

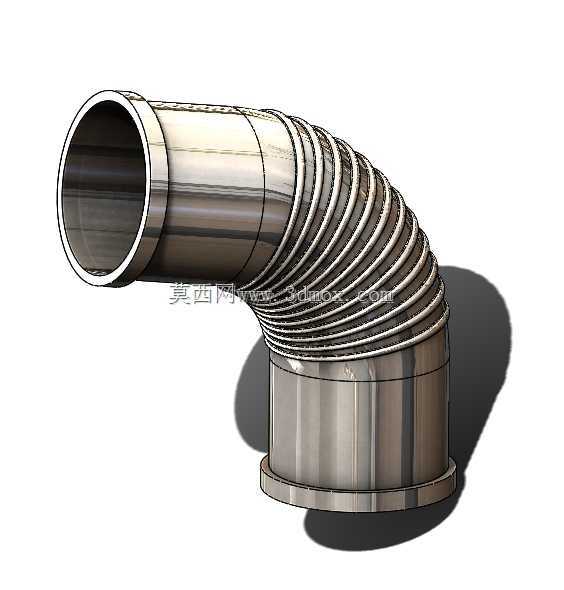

　　在工业通风、流体输送、设备排气配套的管路布设场景中，受安装空间限制、管路走向转折需求，90度弯向的金属连接件是管路系统中用量极大的基础部件，这款带波纹段的直角金属弯管，正是针对需要小幅度角度补偿、硬管对接存在装配公差的工况设计的专用连接件。不同于普通光滑壁面的冲压焊接弯头，这款弯管的转弯段采用连续环状波纹结构，每一圈波纹都能提供微小的形变余量，在管路安装时可以抵消两端法兰对接面的同轴度误差、角度偏差，避免硬对接产生的装配应力长期作用在焊缝位置导致的开裂泄漏问题，同时在管路运行过程中，还能吸收流体脉动、设备振动传递到管路的小幅位移，降低管路共振产生的噪音与结构疲劳风险。从结构设计逻辑来看，弯管两端采用直边带法兰翻边的结构，

　　一端为等径直筒段，端口做加厚卷边处理，可直接对接同管径的金属硬管、软质通风管，通过卡箍或者法兰压接实现密封固定，另一端的直筒段长度经过匹配计算，保证插入对接管路后有足够的配合长度，不会因为插接深度不足导致管路脱开。转弯段的波纹采用等间距等深度设计，波纹的圆弧过渡经过曲率校核，既保证足够的形变补偿能力，又不会因为波纹过深导致管内流体阻力陡增，或是积存输送介质中的杂质造成管路堵塞。在外形尺寸与安装边界上，这款弯管的转弯半径按照管路通径的1.5倍设计，既符合低压流体输送管路的弯头曲率规范，又能控制整体安装占用空间，不会因为转弯半径过大导致布设时需要预留过多安装空间，两端直段的长度分别匹配常规卡箍、法兰连接的最小安装尺寸，在狭小的设备舱、

　　墙体夹层内布设管路时，不需要额外裁剪直段就能直接完成装配。实际应用中，这类弯管常被用在工业设备的排风系统、小型内燃机的进排气路、暖通空调的通风管路、低压给排水的金属管路连接场景，尤其是在设备与固定管路之间存在相对振动的位置，比如风机出口与固定风管的连接段、发电机组排气口与排气管道的对接段，带波纹补偿能力的90度弯管可以直接替代普通弯头加软连接的组合结构，减少管路的连接节点，降低泄漏点数量，同时减少装配所需的零部件数量，提升管路装配的效率。建模过程中，波纹段的螺旋/环状波纹采用扫掠特征生成，每一圈波纹的壁厚保持均匀一致，避免局部壁厚过薄导致结构强度不足，两端的法兰翻边做圆角过渡处理，消除应力集中的锐角结构，

　　整体模型的内壁面保持光滑过渡，减少流体在转弯位置的涡流损失，对接端面的平面度按照管路密封要求做公差约束，保证压接后密封面能够完全贴合，不会出现局部间隙导致的泄漏问题。不同于市面上常见的薄铁皮咬口制作的通风弯头，这款金属弯管采用整体成型工艺思路设计，管壁厚度均匀，结构刚性更好，既可以用于常温的空气输送场景，也能适配一定温度的烟气、低压流体输送需求，波纹段的补偿能力可以覆盖安装时±3度以内的角度偏差，以及数毫米的轴向位移，在实际装配时不需要强制掰正管路对接，大幅降低现场安装的调整难度，也减少了装配应力对管路使用寿命的影响。
