带快速夹定位的立式铝制工装作业台

　　这款铝制作业台主要面向小尺寸零部件的精密装配、压装、检测工位使用，常见于消费电子小零件组装、小型五金件铆接、传感器元件定位检测等生产场景，适配流水线旁的独立作业工位，也可作为实验室小批量试样的装夹载体使用。整套机构以铝合金作为主体框架材质，相比钢制工作台减重超过40%，同时兼顾足够的结构刚性，日常挪动、工位调整时无需借助起重设备，两名操作人员即可完成移位与重新固定。

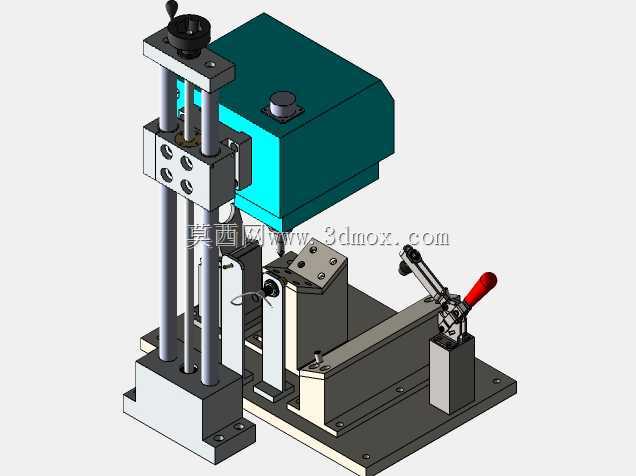

　　从结构布局来看，设备左侧设置立式双导柱升降调节模组，导柱采用硬质氧化处理的铝合金圆棒，配合线性衬套实现上下方向的顺滑滑动，顶部配置手轮锁紧结构，可根据待加工零件的高度差快速调整压头或检测头的竖向位置，调节行程覆盖0-120mm区间，能适配高度在150mm以内的各类小型工件。导柱模组的安装底座采用整块6061铝板铣削加工而成，底座上预留4个M8的沉头安装孔，可直接固定在标准铝型材工作台上，也可通过加装减震垫放置在木质、防静电工作台面使用，安装边界尺寸控制在长320mm、宽210mm范围内，不会占用过多工位空间。

　　右侧的工件装夹区域采用分体式定位设计，定位块根据常见工件的外形轮廓做了仿形铣削，保证工件放置后不会出现横向窜动，旁侧配套的水平式快速夹钳带有红色防滑手柄，操作人员单手即可完成压紧与释放动作，夹钳的压头位置预留调节余量，可根据工件实际厚度更换不同长度的压头螺栓，适配不同装夹需求。夹钳的安装座同样采用铝合金材质，通过内六角螺栓固定在台面板上，后期如果更换加工产品，只需重新加工对应仿形定位块、调整夹钳安装位置即可快速换型，无需改动主体框架结构，能大幅降低多品种小批量生产的工装改造成本。

　　台面板后侧安装的方形箱体为功能拓展预留位，可根据实际工位需求内置小型压力传感器、位移检测模块或者微型气动增压单元，箱体侧面预留走线槽与安装孔位，拓展部件的线束可通过线槽隐藏在框架内侧，不会干扰操作人员的正常作业动作。整套机构的所有外露金属件均做了倒角处理，没有尖锐棱角，避免操作人员上下料时被划伤，接触工件的定位面做了硬质阳极氧化处理，耐磨性能提升3倍以上，长期使用不会出现压痕、磨损导致的定位精度下降问题。

　　在实际使用过程中，操作人员先根据待加工零件的高度调整左侧导柱模组的竖向位置，锁紧手轮后将工件放置在仿形定位块上，扳动快速夹钳完成工件固定，即可开展对应的压装、检测、点胶或者组装作业，单次装夹耗时不超过2秒，相比传统的螺栓压紧式工装效率提升60%以上。整套机构没有复杂的气动、电动元件，日常维护仅需定期给导柱衬套添加少量润滑脂即可，故障率极低，适合长时间连续作业的生产场景使用。如果需要适配自动化生产线，也可在台面板底部预留的安装孔位上加装推拉式气缸，实现工件的自动送进与退出，无需对主体结构做大规模改动，拓展性较强。
