工业级方形激光传感成像装置结构设计

　　这款激光成像装置的结构设计，最初是面向工业产线在线尺寸检测、工件轮廓扫描场景做的适配，日常在钣金加工件形位公差检测、仓储物流货物体积测算、自动化装配工位定位校验环节都能见到同类型设备的身影。从实际使用需求出发，设备核心要完成的是通过激光发射模块配合成像单元，完成被测物体表面点云数据的采集，再通过后端算法输出三维轮廓信息，这就要求结构设计上首先要保证光学元件的安装基准稳定，避免设备运行过程中因为振动、温变出现光轴偏移。

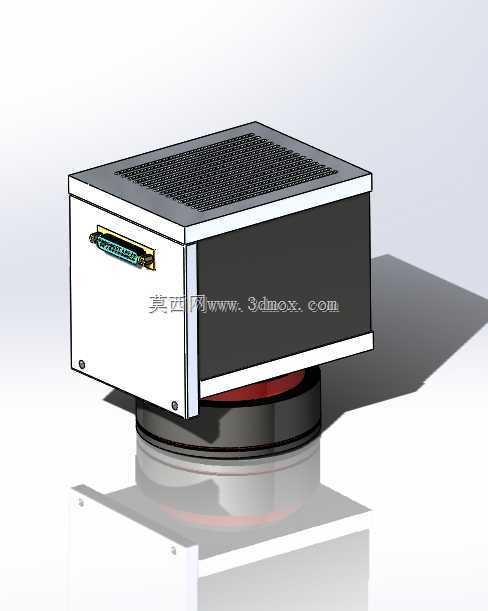

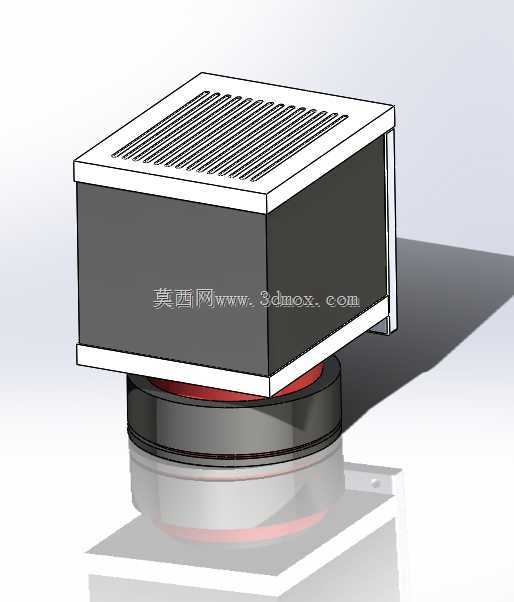

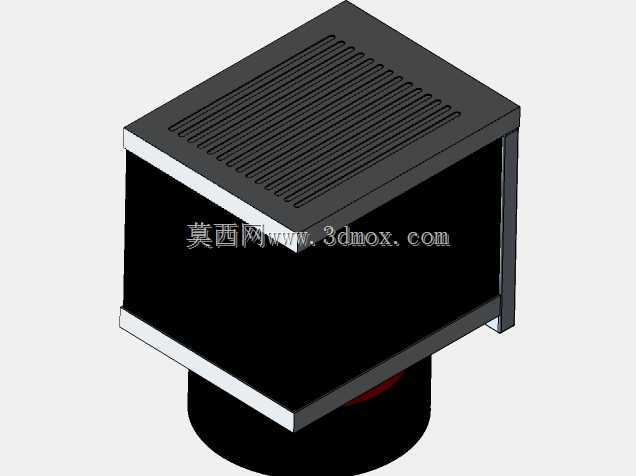

　　整体结构采用上下分层的布局思路，上部方形壳体为核心的光学与电路容纳腔，顶部设计了通风格栅结构，因为内部激光驱动板、成像处理板长时间工作会产生积热，格栅的排布方向顺着设备内部风道走向，既能保证自然对流散热的效率，又能避免大颗粒粉尘直接落入腔体内，格栅的筋条厚度做了1.2mm的等厚设计，兼顾注塑成型的工艺性与结构强度，不会因为壁厚不均出现缩水变形。上部壳体的边角做了R3的圆角过渡，既避免安装调试过程中锐边划伤操作人员，也能减少应力集中，提升壳体抗冲击性能。

　　下部的旋转基座是整个设备的角度调节核心，基座内部集成了旋转支撑结构与密封结构，中间的红色环形件是阻尼密封圈，一方面可以提供旋转调节时的阻尼感，保证角度调整后不会因为设备自重出现滑移，另一方面可以阻挡车间环境里的切削液雾气、粉尘进入旋转配合面，避免长期使用后出现旋转卡滞的问题。基座底部设计了标准的安装法兰面，预留了四个对称分布的安装孔位，适配工业现场常用的铝型材支架、设备机架安装需求，安装孔做了沉头设计，固定螺栓安装后不会突出安装面，保证设备放置与固定的平整度。

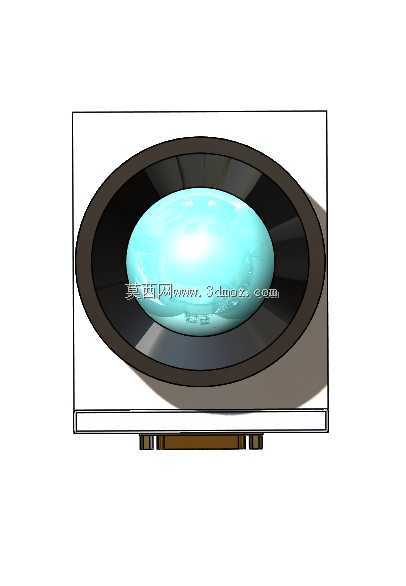

　　设计过程中特意将光学发射窗口设置在下部基座与上部壳体的衔接位置，窗口处做了内凹的防护边，避免现场作业时工具、工件磕碰损伤光学镜片，同时内凹结构可以一定程度上减少环境杂光直射成像面，降低环境光对成像精度的干扰。壳体的配合面全部做了止口设计，上下壳体装配时止口可以起到定位作用，保证装配后上下壳体的同轴度与贴合度，配合缝隙控制在0.2mm以内，既满足IP54左右的防护等级要求，也不会因为缝隙过大影响外观一致性。

　　从安装边界来看，上部方形腔体的长宽尺寸控制在120mm见方，整体高度不含安装基座为80mm，加上下部旋转基座后的总高度为115mm，旋转调节角度范围可以覆盖水平正负15度的俯仰调节，能够满足大部分现场安装时的角度校准需求，不需要额外加装复杂的角度调节支架。内部的电路板安装柱全部采用与壳体一体成型的铜嵌件设计，避免自攻螺丝反复拆装后出现柱体滑牙的问题，适合设备后期的维护拆装。设备的出线口设计在基座的侧后方，预留了标准的航空插头安装位，方便现场布线时做快速插拔连接，同时出线口处做了线缆防折弯结构，避免设备布线时线缆过度弯折导致线芯断裂。

　　在结构强度校核阶段，针对上部壳体做了1米高度跌落的仿真验证，保证壳体边角着地时不会出现开裂，内部光学元件的安装面变形量控制在0.05mm以内，不会因为冲击导致光轴偏移超出校准范围。旋转基座的配合面采用了耐磨的POM材质衬套，长期旋转调节的磨损量控制在每万次调节磨损小于0.02mm，保证设备长期使用后的旋转精度保持性。壳体表面做了哑光喷塑处理，避免车间灯光在壳体表面形成反光干扰周边其他光学检测设备的正常工作，同时哑光表面不容易残留指纹与污渍，日常清洁维护更加方便。
