MAN商用车品牌雄狮标识立体结构设计

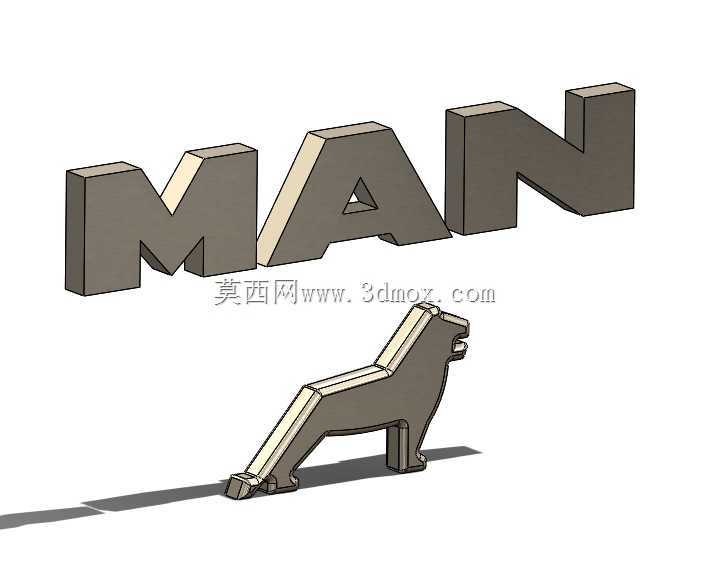

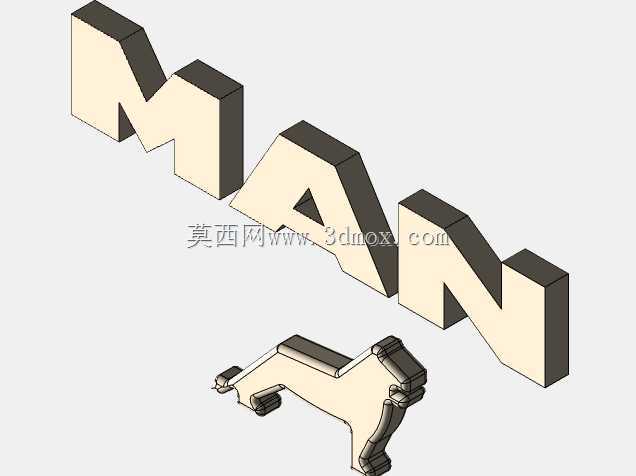

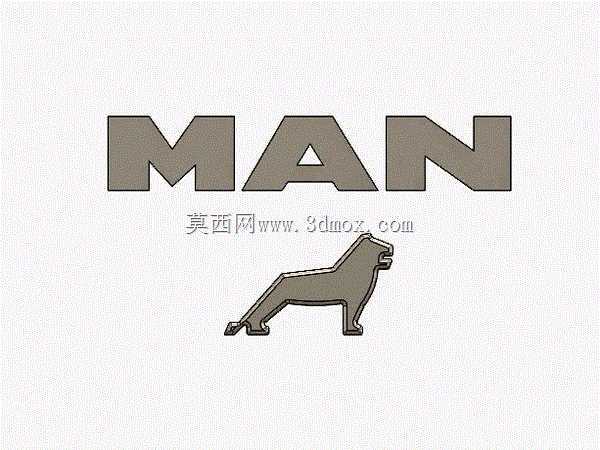

　　该标识结构主要应用于商用车整车外饰标识配套、商用车售后配件替换、品牌线下展厅展陈装饰、商用车维修服务站点形象标识布置等场景，作为MAN商用车品牌的视觉识别载体，承担品牌视觉传递、车型身份标识的核心作用，可适配不同安装基面的固定需求，覆盖重卡、客车、专用改装车等多类MAN品牌车型的外饰安装场景，也可用于工业主题展陈、商用车文化周边的实体制作场景。从功能特性来看，该立体标识采用分体组合式结构，上部为大写MAN字母立体造型，下部为行进姿态雄狮立体造型，两个部分可独立加工也可组合装配，字母部分厚度均匀，边缘做R0.8的圆角钝化处理，避免安装与使用过程中出现锐边划伤风险，雄狮造型按照品牌官方视觉规范做比例缩放，肢体轮廓线条流畅，背部线条、

　　尾部造型、头部朝向完全匹配品牌视觉识别系统的规范要求，标识背部预留0.3mm深度的背胶粘贴槽，也可根据安装需求在字母M、N的背部预留M3螺纹安装孔位，适配粘贴、螺接两种主流的车标安装方式，满足不同安装基面的固定需求，比如车身钣金面采用背胶粘贴即可满足固定强度要求，展厅硬质墙面安装可采用螺接方式提升长期使用的结构稳定性。设计过程中首先严格遵循MAN品牌官方的视觉识别比例规范，字母部分的字高、字宽、字间距严格按照官方矢量比例做三维拉伸，拉伸厚度控制在3mm，既保证立体视觉效果，又不会因为厚度过大导致安装后突出基面过多，增加行车过程中的风阻或是剐蹭风险；雄狮造型部分在平面轮廓的基础上做0.8mm的拔模斜度，方便后续采用注塑、激光切割、

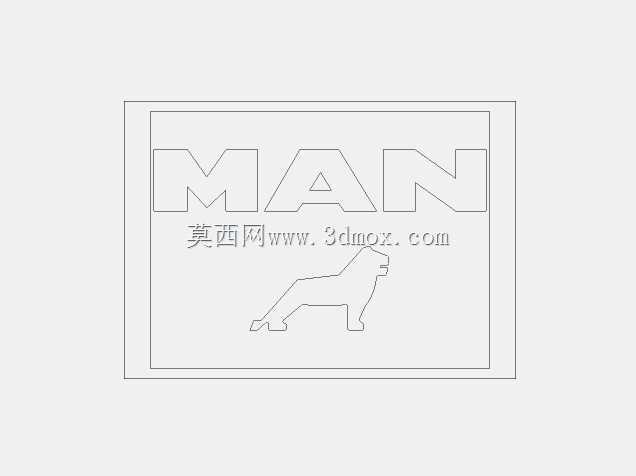

　　金属蚀刻等不同工艺加工生产，造型边缘做均匀的圆角过渡，避免加工过程中出现应力集中导致的边角崩裂问题，同时标识整体的外轮廓边界做等距偏移校验，保证安装后与车身预留的标识安装槽位完全匹配，不会出现尺寸偏差导致的安装错位问题。从安装边界尺寸来看，整套标识组合后的总宽度控制在180mm，总高度控制在120mm，其中上部MAN字母部分的高度为70mm，下部雄狮造型的高度为40mm，两个部分的垂直间距为10mm，整体安装基面的平面度要求控制在0.2mm以内，保证背胶粘贴时的贴合度，避免出现粘贴后翘边、脱落的问题；如果采用螺接安装方式，两个安装孔的中心距控制在120mm，孔位距离标识上下边缘的距离均为15mm，

　　符合商用车外饰标识安装的通用孔位规范，不需要额外对车身安装面做二次打孔改造，可直接适配原有车型的标识安装点位。在结构细节处理上，标识的正面做均匀的哑光质感面处理，避免强光下出现反光影响标识识别效果，背部的粘贴槽内做网格状纹路处理，提升背胶与标识本体的粘接强度，螺接孔位做沉头设计，保证螺丝安装后不会突出标识背面，避免安装后出现标识与基面之间存在间隙的问题；雄狮造型的四肢与尾部连接处做局部加厚处理，提升结构强度，避免长期使用过程中受震动、外力触碰出现断裂问题，字母A的三角镂空区域做等宽壁厚处理，保证加工过程中不会出现壁厚不均导致的变形问题。
