方形吸盘式直流牵引电磁铁结构设计

　　这款方形结构的电磁铁，核心应用场景覆盖自动化生产线工件分拣、小型工装夹具快速锁止、物流输送线物料定位、仓储设备门体吸合锁定等多个工业环节，在轻工包装、电子装配、小型机床辅件配套领域的使用占比相对更高。不同于常见的圆形拍合式电磁铁，该款采用扁平矩形的磁极端面设计，在同等安装投影面积下，能够获得更大的有效吸合接触面积，针对薄型钣金件、平面导磁工件的吸持稳定性优势明显，不会出现圆形磁极边缘磁通量泄漏集中导致的吸持力不均问题。

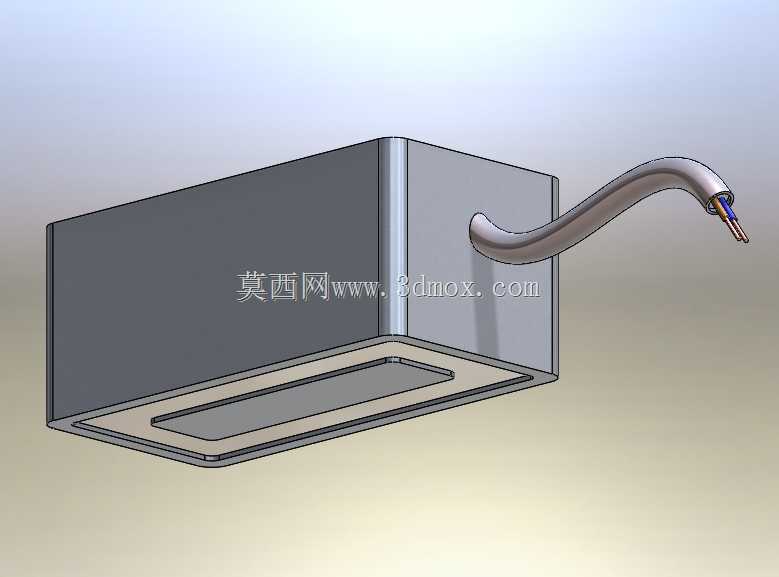

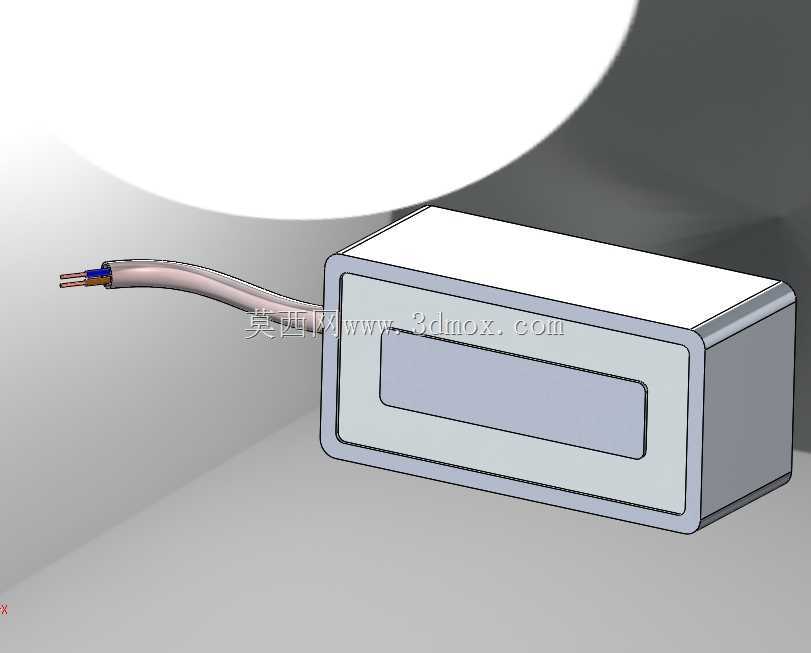

　　从实际功能层面看，该电磁铁属于直流供电的吸盘式牵引构件，通电后磁轭与衔铁接触面形成闭合磁路产生额定吸持力，断电后剩磁通过磁路结构的合理设计快速消退，不会出现工件粘连无法释放的问题。出线端采用侧置式引线结构，线缆从磁轭侧部的弧形护线套引出，既避免了底部安装时线缆被挤压破损的风险，也能适配设备侧部走线的布局要求，护线套做了圆弧过渡处理，长期往复动作下不会出现线缆芯线折断的故障。

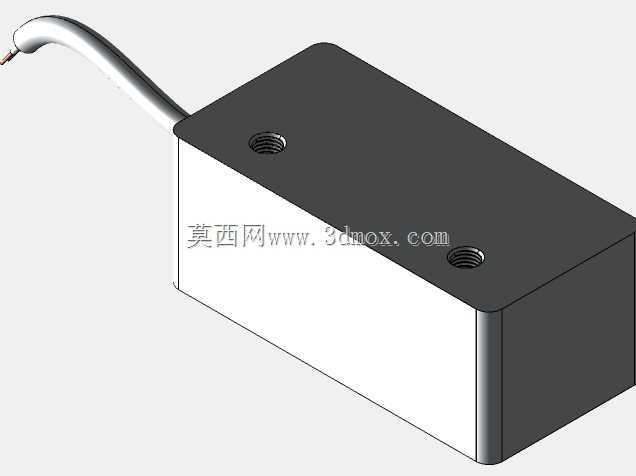

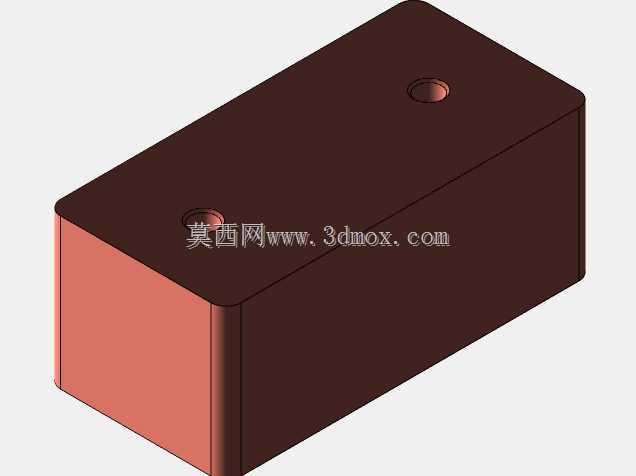

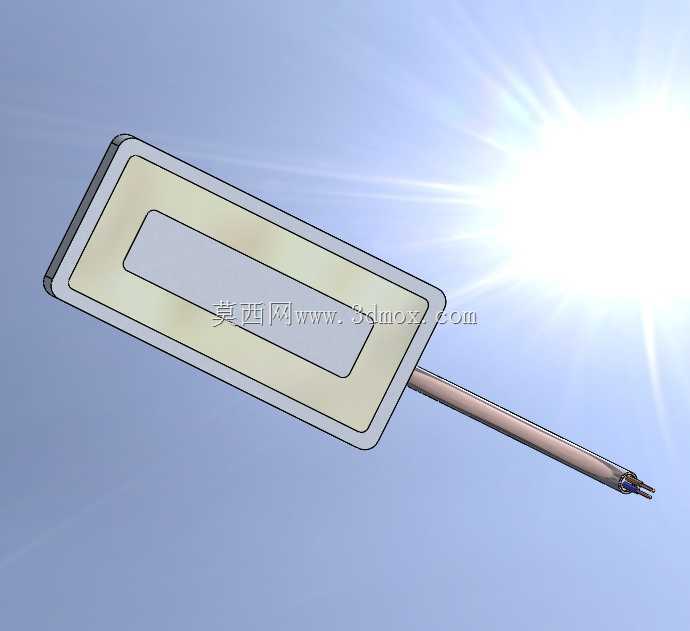

　　设计过程中优先考虑了安装边界的适配性，整体磁轭采用折弯焊接的一体化结构，底部的安装法兰面与磁轭主体垂直，预留的沉头安装孔位可以直接从正面穿入螺栓固定在设备安装板上，不需要在安装板背面预留螺母操作空间，对紧凑安装空间的友好度更高。磁极端面的矩形吸合面做了0.1mm以内的平面度处理，保证与被吸持工件的贴合间隙控制在极小范围内，避免因间隙过大导致吸持力陡降，磁路设计时将工作气隙控制在常规使用的0-5mm区间，在该气隙范围内吸持力的衰减曲线相对平缓，不会出现小范围气隙波动就导致吸力不足的问题。

　　线圈部分采用环氧灌封结构，完全填充在磁轭内部的腔体内，既可以提升线圈的散热效率，也能避免车间环境中的切削液、粉尘进入线圈间隙造成绝缘失效，灌封后的线圈与磁轭成为整体，抗振动性能明显优于骨架直接装配的结构，在设备往复移动、存在小幅振动的工况下也不会出现线圈移位、引线松脱的问题。磁轭的边角做了小圆弧钝化处理，不会在装配过程中划伤操作人员手套或者损坏相邻设备的线缆，整体外形的长宽高比例适配多数小型自动化设备的安装空间，不需要对原有设备结构做大幅改动就可以直接替换同规格的老旧电磁铁产品。

　　在选型适配时需要注意，该电磁铁的吸持力标定是针对低碳钢材质、表面无氧化层与涂层的标准工件，若被吸持工件为合金钢、表面有镀铬喷塑层，需要根据实际导磁率折算实际吸持力，安装时需保证磁极端面与被吸持面的平行度偏差不超过0.2度，否则会出现局部气隙过大导致吸力不足。引线部分的线缆长度预留了常规安装的冗余量，若需要加长引线需做好接头处的绝缘处理，避免供电电压压降过大导致线圈出力不足。
