重型加工用带挡板双滑块花岗岩工作台

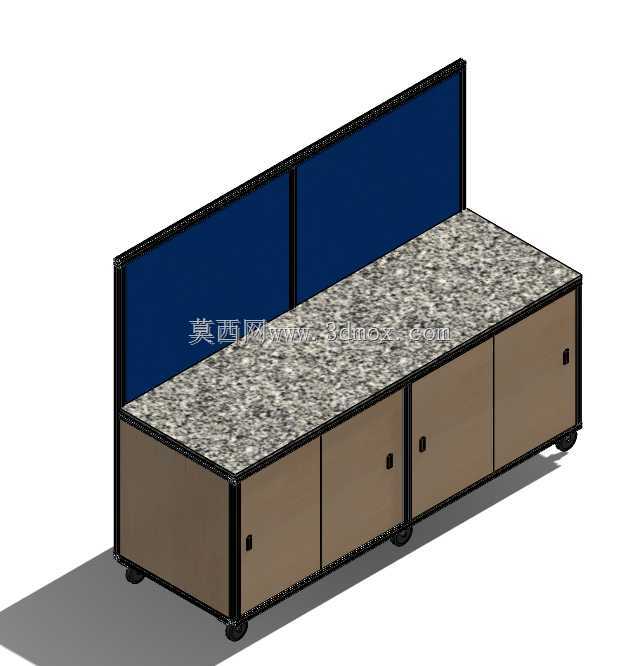

　　这款重型加工用花岗岩工作台，主要面向精密机加工车间的工件检测、工装装配、精密零件修配等场景设计，区别于普通铸铁或木质台面的工位，其核心台面采用花岗岩材质，充分利用花岗岩硬度高、变形量极小、耐磨损、不易磁化的物理特性，在长时间承重、频繁接触加工工件、车间温湿度波动的工况下，仍能保持台面的平面度精度，避免普通金属台面长期使用后出现的磕碰凹陷、锈蚀变形问题，适合作为三坐标测量辅助工位、精密零件装配基准台、模具修配工位使用。工作台整体采用框架式承载结构，底部框架采用工业铝型材或方钢焊接成型，框架连接位置采用内置角件与高强度螺栓锁紧，保证整体结构的抗扭刚性，避免单侧承重时出现框架形变传递至台面，影响台面精度。台面下方设置多格独立储物柜体，

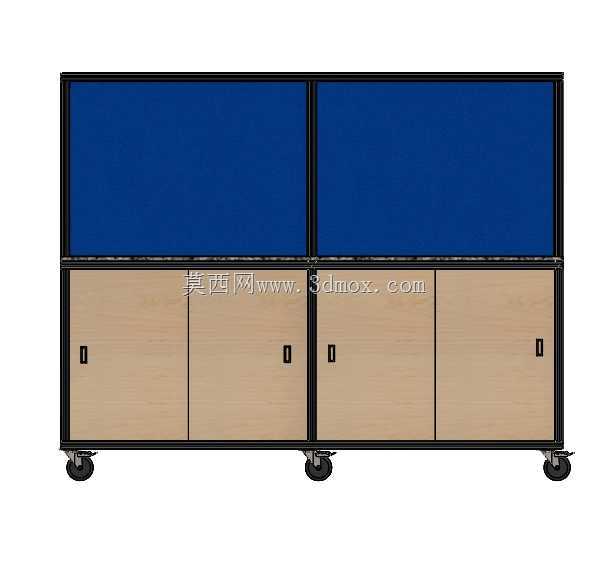

　　柜体采用薄钢板折弯成型，每扇柜门配备嵌入式拉手与磁吸锁止结构，可用于存放加工用的量具、工装夹具、常用耗材、待加工小型工件，避免工位周边物料杂乱堆放，同时柜体完全封闭的结构可阻挡加工产生的切屑、切削液溅入储物空间，保护存放的精密量具不受污染。工作台底部配置重载型脚轮，其中两个为带刹车的万向脚轮，两个为定向脚轮，既可以满足车间内工位调整时的推移需求，到位后踩下刹车即可锁定位置，避免作业过程中工作台出现滑移；如果是固定工位长期使用，也可将脚轮更换为可调支撑脚，进一步提升台面的稳定性，抵消地面不平整带来的台面倾斜问题。工作台后侧设置双面挡板结构，挡板采用金属框架内嵌高密度防静电面板，高度高于台面400mm左右，一方面可以阻挡作业过程中工件、

　　工具意外从台面后侧滑落，另一方面在双面排布工位的场景下，挡板可作为两侧工位的分隔，避免两侧作业时互相干扰，同时挡板上可预留安装孔位，用于固定工具挂板、气路接头、电源插座、作业指导书卡槽等附属配件，拓展工位的实用功能。设计过程中首先确定台面的承载边界，单平米台面承重不低于800kg，整体台面额定承重不低于2000kg，满足重型模具、大型精密工件的放置需求；台面与底部框架的连接采用多点位柔性垫铁支撑，垫铁均匀分布在台面底部的受力点位，避免花岗岩台面与金属框架硬接触导致的应力集中，防止台面受外力冲击时出现开裂。双滑块结构集成在台面两侧的导轨副上，滑块可沿台面长度方向顺畅滑动，滑块上预留标准安装螺纹孔，可用于安装移动虎钳、工件定位挡块、

　　气动夹具等工装，滑动过程中无卡滞，锁紧后可固定在任意行程位置，适配不同长度尺寸工件的装夹需求，无需在台面上反复打孔安装固定夹具，保护花岗岩台面的完整性。外形尺寸方面，整体长度可适配2000mm、2400mm两种常用规格，宽度为800mm，台面高度为800mm，符合人体工程学作业高度，适合站立式加工作业；安装时需注意地面的承重能力，单台设备总重约350kg，普通工业厂房地面均可满足承载要求，就位后通过水平仪校准台面水平度，调整支撑脚或脚轮的高度差，保证台面整体平面度误差不超过0.05mm/米。实际使用过程中，需避免尖锐重物直接冲击台面，日常清洁采用中性清洁剂擦拭即可，避免强酸强碱液体长期残留在台面上；导轨副与滑块需定期涂抹润滑脂，保证滑动顺畅，脚轮的转动轴定期清理缠绕的切屑、杂物，避免推移时出现卡滞。这款工作台相比普通轻型工作台，更适合对工位精度、承载能力有较高要求的精密加工、计量检测、模具制造类车间使用，其结构设计兼顾了刚性、实用性与移动灵活性，可根据实际生产需求调整附属配件的配置，适配不同的作业流程。
