工业激光打标执行头结构设计方案

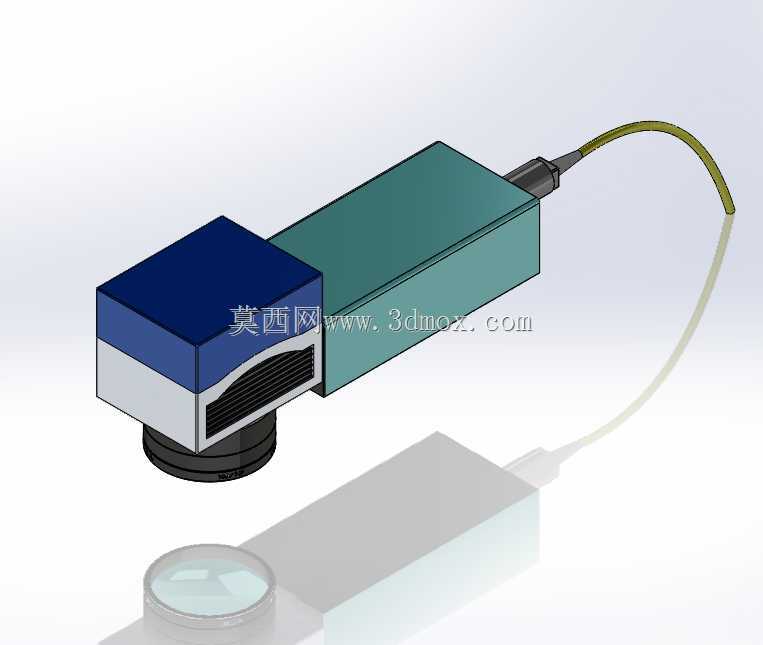

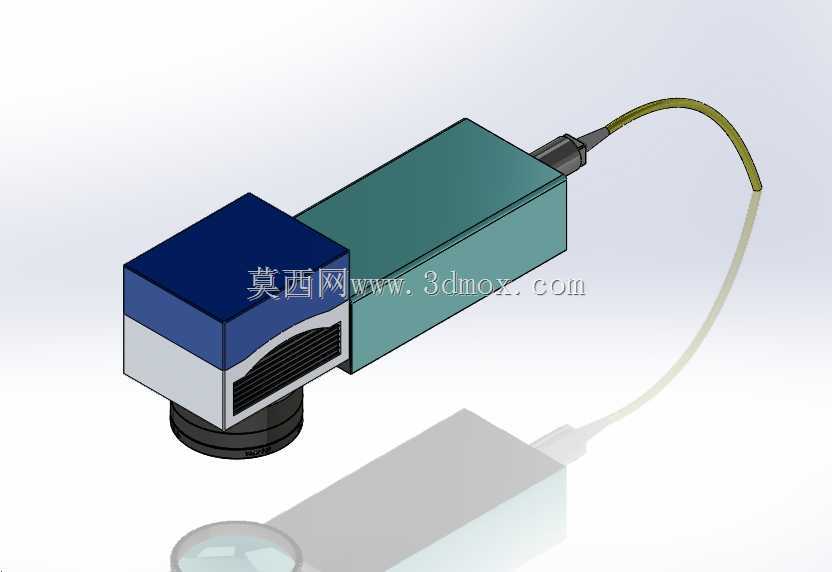

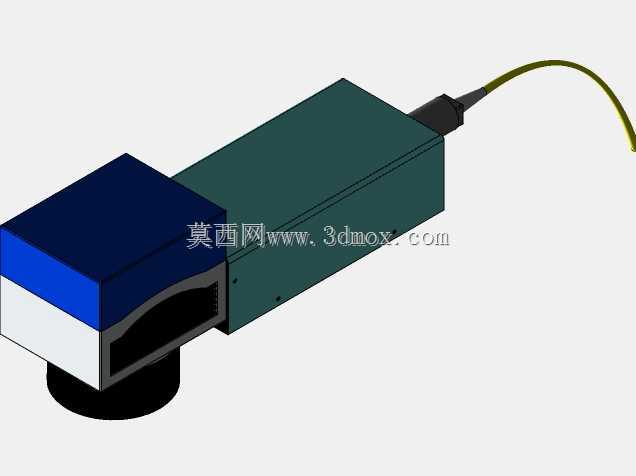

　　在工业制造的标记工序环节，激光打标头是直接决定标记精度、作业效率与标记效果一致性的核心执行部件，广泛覆盖五金零件表面溯源码打刻、塑胶壳体标识印制、电子元器件参数标记、汽配零件永久标识加工等多场景作业需求，区别于传统油墨喷印、电化学腐蚀等标记方式，依托激光聚焦烧蚀实现的非接触式标记具备永久留存、无耗材损耗、标记线条精细度高的优势，而打标头作为激光光路最终输出的终端结构，其设计合理性直接影响整套打标设备的实际作业表现。从实际产线适配角度出发，该打标头采用集成化紧凑结构设计，将光路聚焦组件、振镜扫描模块、防护壳体与出线端整合为一体式单元，无需现场拆分调试光路即可完成整机装配，大幅降低设备组装阶段的光路校准工时。结构布局上，

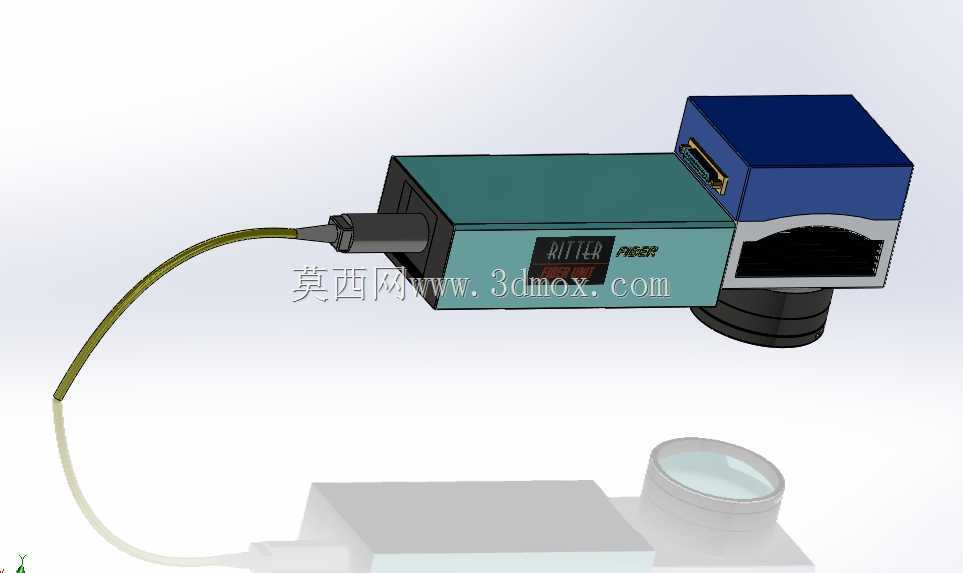

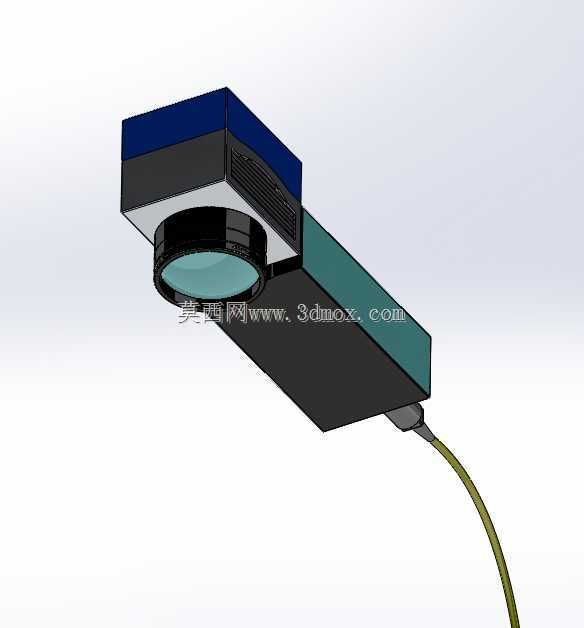

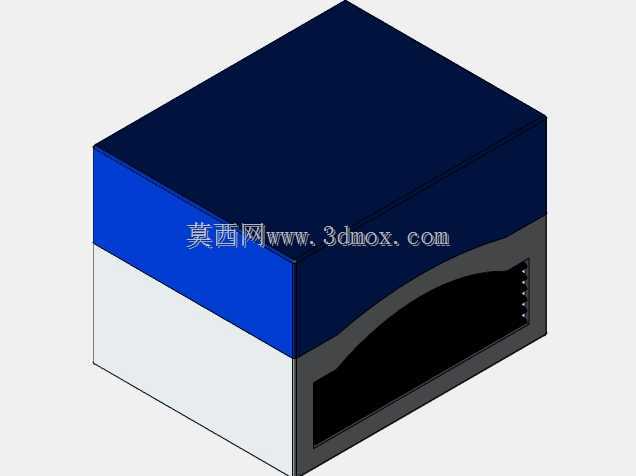

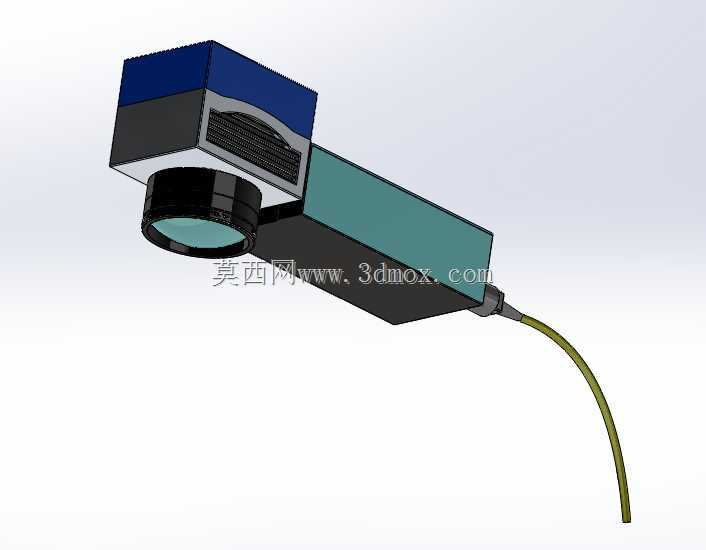

　　上部腔体用于容纳振镜驱动与扫描镜片组件，侧置延伸段为激光入射接口与信号线缆走线通道，前端突出的镜筒结构内置聚焦场镜，场镜安装位预留了标准密封圈槽，可适配车间多尘、少量切削油雾弥漫的作业环境，避免粉尘、油雾附着在镜片表面造成激光能量衰减、标记线条发虚的问题。线缆出线端采用防弯折护套结构，针对打标头随升降轴、XY移动平台频繁往复移位的使用场景，强化线缆根部的抗弯折疲劳性能，避免长期往复运动造成的线芯断裂、信号传输中断故障。安装边界设计上，该打标头背部预留了标准安装孔位矩阵，可直接适配市面主流的激光打标机升降立柱安装板，也可通过转接板集成到自动化产线的在线打标工位，兼容固定工位台式打标、流水线在线飞打、机械手搭载移动打标等多种安装形式；

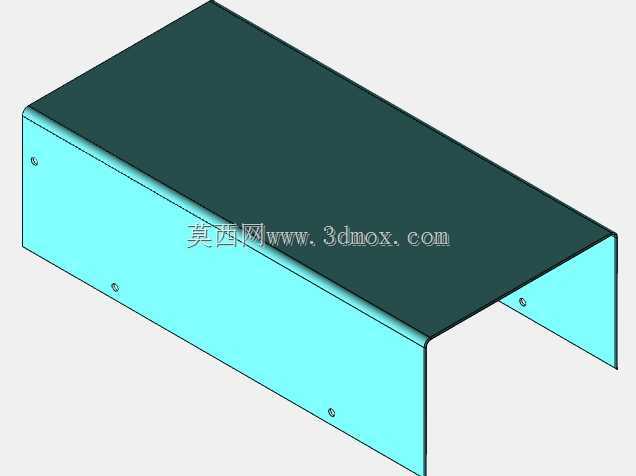

　　前端场镜到待加工工件表面的焦距预留了常规100-300mm作业范围的调节余量，安装时无需额外制作复杂的调节支架，仅通过配套的升降调节结构即可快速找到最佳聚焦位置，适配不同厚度、不同材质工件的打标作业需求。功能设计层面，壳体采用拼接式密封结构，上部盖板预留了检修口，日常维护时仅需拆开盖板即可完成内部镜片清洁、振镜参数微调等操作，无需将整个打标头从设备上拆解下来，大幅缩短设备停机维护时长；镜筒前端可按需选配吹气防护套，对接车间压缩气源后，可在打标作业时在镜片与工件之间形成稳定气幕，一方面吹走打标过程中产生的少量材料飞溅碎屑，避免碎屑烫伤镜片表面，另一方面可减少加工产生的烟尘在镜片表面的附着量，延长镜片的清洁维护周期。从结构设计思路来看，

　　该打标头在设计阶段充分平衡了集成度与维护便利性，没有一味追求极小体积而牺牲内部组件的安装维护空间，内部腔体预留了足够的振镜散热间隙，长时间连续作业时可避免振镜电机过热造成的扫描漂移、标记位置偏移问题；侧置的激光入射接口采用标准连接尺寸，可适配不同功率段的光纤激光器接入，无需修改接口结构即可覆盖20W-50W功率段的常规打标作业需求，覆盖金属、塑胶、陶瓷、部分涂层材料等多材质的标记加工场景。实际产线应用中，这类集成式打标头可大幅降低设备厂商的整机设计难度，厂商无需单独开发振镜安装结构、光路防护结构，仅需完成机架、升降机构、激光器与控制模块的适配即可快速组装出完整的打标设备，同时统一的安装尺寸也方便终端用户对老旧打标设备的打标头进行替换升级，减少设备改造成本。针对不同行业的特殊作业需求，该结构还预留了传感器安装位，可加装红光指示器、距离检测传感器等配件，实现焦点位置自动校准、打标位置预览等辅助功能，进一步提升设备的操作便捷性，降低一线操作人员的技能门槛，无需操作人员具备专业的光路调试经验即可完成设备的日常操作与简单维护。
