带滑动导轨的办公桌抽拉键盘托架结构

　　日常办公场景中，桌面空间利用率一直是工位布局优化的核心方向之一，常规台式机工位需要同时放置显示器、键鼠、文件资料、水杯等物品，若将键盘直接平铺在桌面固定区域，会挤占近三分之一的有效操作面，对于需要频繁处理纸质文档、手绘图纸或者摆放小型测量工具的设计类岗位来说，这种空间挤占带来的操作不便尤为明显。这款抽拉式键盘托架的设计初衷，就是通过隐藏式抽拉结构，在不改变办公桌整体外形尺寸的前提下，拓展出独立的键盘放置区域，闲置时可完全推入桌下空间，需要使用时拉出至合适操作位置，兼顾空间利用率与操作舒适度。

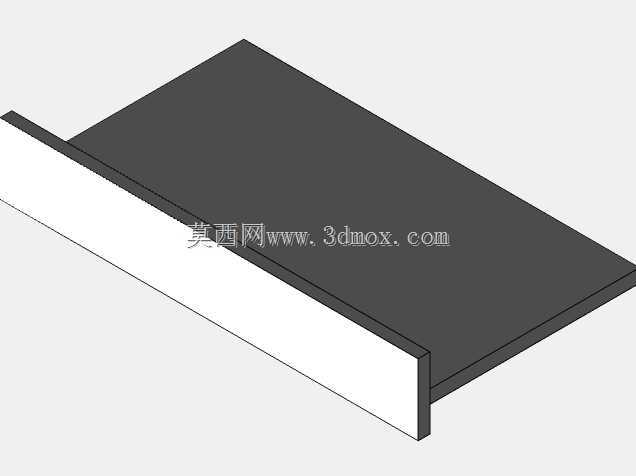

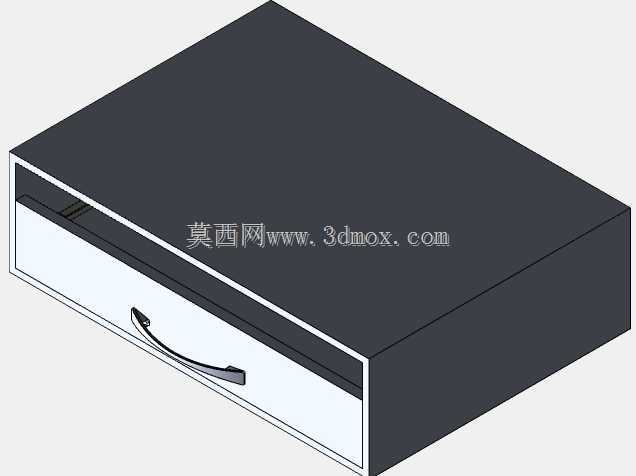

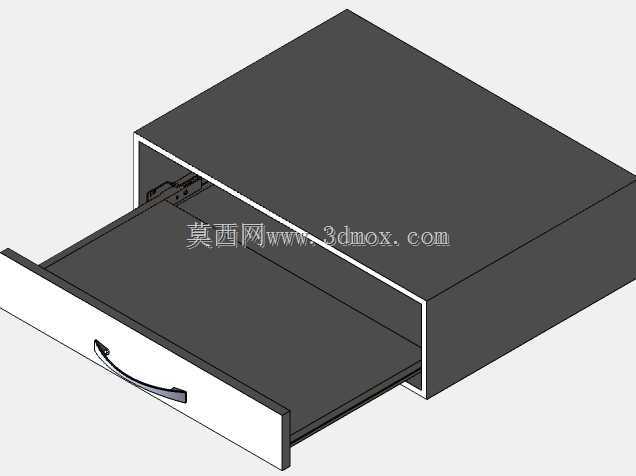

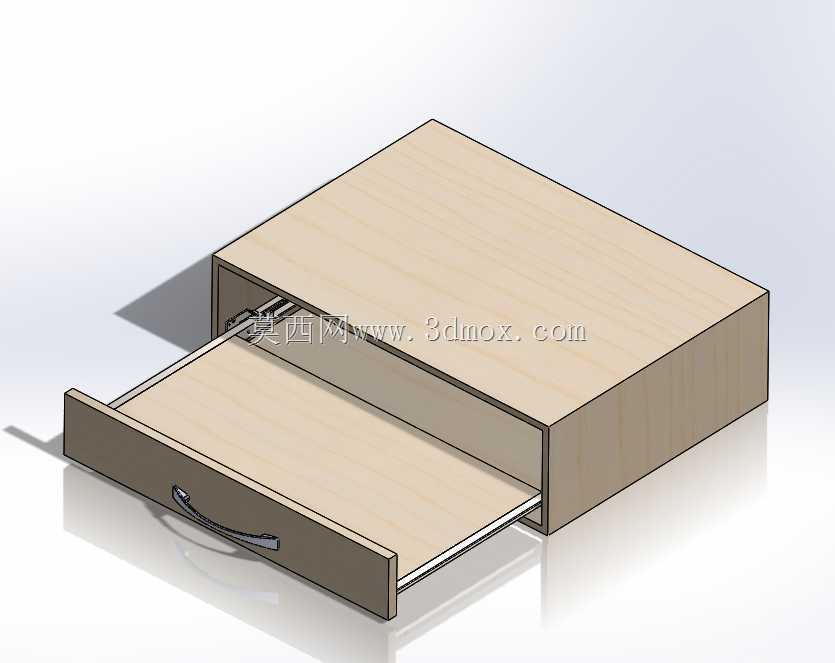

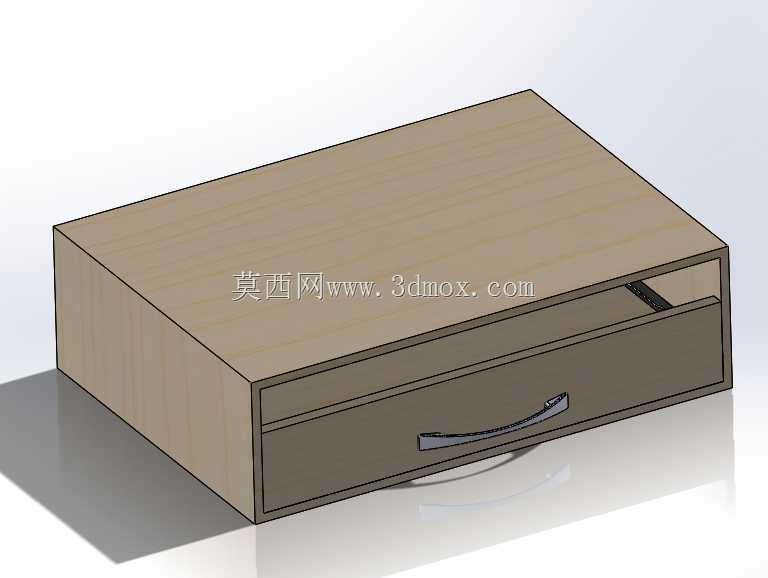

　　从结构组成来看，整套托架分为外层固定盒体、内层抽拉托盘、两侧滑动导轨三个核心部分，外层盒体通过紧固件固定在办公桌桌面下方的预留安装位，整体嵌入桌下空腔，不会额外突出桌体边缘影响人员通行；内层托盘为平整承托面，边缘做了小高度的挡边设计，避免键盘放置后出现意外滑落，前端预留了弧形抠手位，无需额外加装外露拉手，保持外观简洁的同时，方便操作人员抽拉施力。两侧配套的滑动导轨为三节式静音滑轨，抽拉行程经过匹配计算，完全拉出时托盘的操作面刚好处于人体坐姿的小臂自然下垂位置，操作人员无需抬肩或者探身即可完成键盘操作，长时间录入也不容易产生上肢疲劳；导轨自带阻尼限位结构，完全拉出时不会出现托盘脱轨掉落的情况，完全推入时会触发轻量阻尼锁定，不会因为办公区域的轻微碰撞导致托盘自行滑出。

　　设计过程中首先确定的是安装边界参数，常规办公桌的桌面厚度多在25mm到50mm之间，桌下预留的安装空腔高度普遍不低于120mm，因此整套托架的整体外框高度控制在80mm以内，固定耳位的开孔做了长圆孔设计，可适配不同桌板的龙骨间距，安装时无需对现有桌体做大规模改造，只需要在桌下对应位置钻孔拧入紧固件即可完成固定，适配绝大多数成品办公桌的加装需求。托盘的承托面尺寸参考了常规全尺寸键盘的外形参数，长度预留到450mm，深度做到320mm，除了可以放置标准104键键盘之外，还能留出少量空间放置小型鼠标或者便签本，满足不同使用习惯的需求；托盘的承重设计按照日常使用场景做了冗余考量，静态承重可达到5kg，除了放置键盘之外，临时放置小型笔记本、计算器等物品也不会出现结构变形。

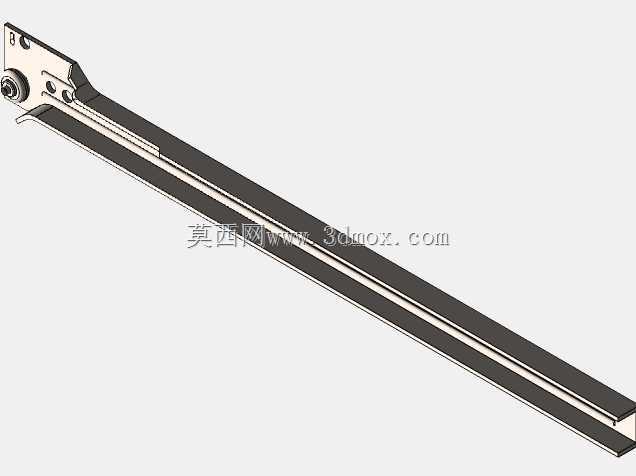

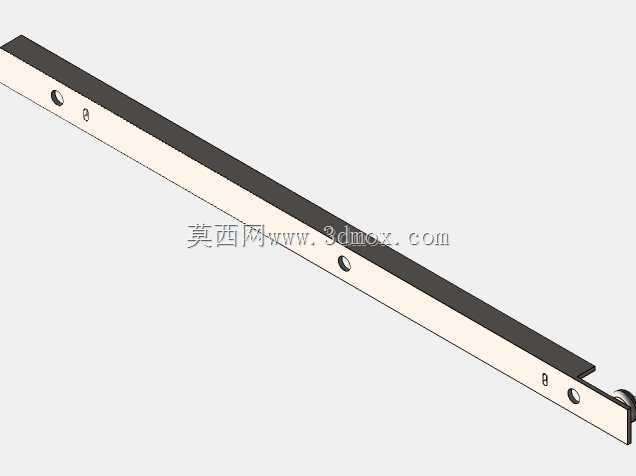

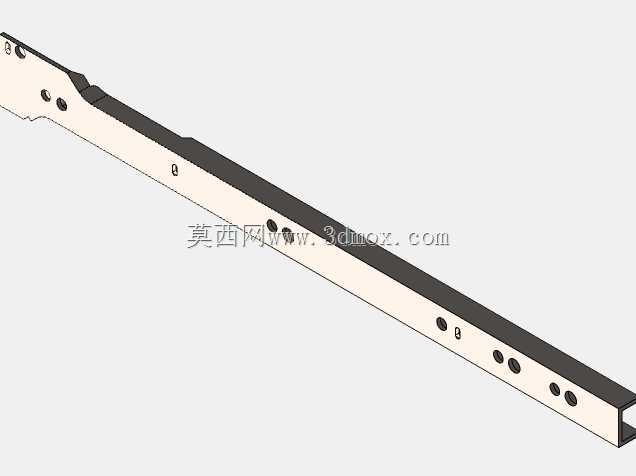

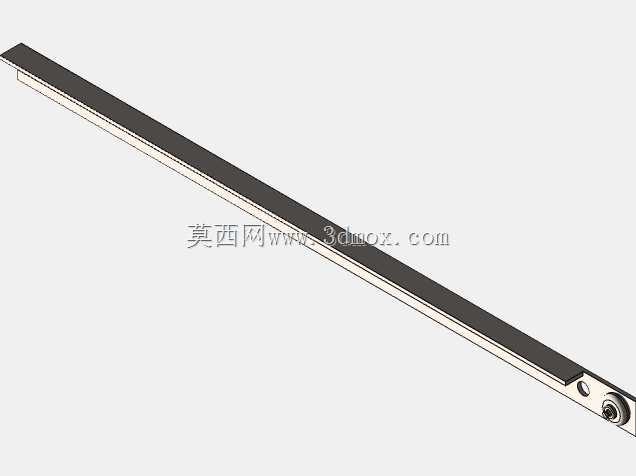

　　导轨的选型是这套结构的设计核心，不同于普通抽屉的滑轨，键盘托架的抽拉频率更高，且抽拉过程中需要保持全程顺滑无卡顿，因此导轨的滚珠间隙做了精密匹配，抽拉时的晃动量控制在0.5mm以内，不会因为托盘伸出后出现左右晃动感影响打字稳定性；导轨的安装位做了微调结构，组装时可以根据实际装配公差调整两侧导轨的平行度，避免因为安装偏差导致抽拉卡涩。托盘的材质搭配也兼顾了实用性与成本控制，承托面板采用高密度纤维板贴仿木纹饰面，和常规办公桌的外观质感保持统一，侧边的固定框架采用冷轧钢板冲压成型，表面做喷塑处理，防锈的同时提升整体结构强度，不会因为长期抽拉出现框架变形。

　　在实际应用中，这类托架除了用于普通办公工位之外，也可适配工业控制台、监控操作台等场景的键盘安装需求，这类场景下操作人员需要长时间面对屏幕操作，键盘的操作位置合理性直接影响工作效率与职业健康，抽拉式结构可以根据不同操作人员的坐姿调整拉出长度，适配不同身高、不同操作习惯的使用需求。不同于固定在桌面上的键盘支架，这种隐藏式结构在不需要使用键盘时可以完全收纳入桌下，给桌面腾出完整的操作平面，方便进行图纸翻阅、零件摆放、手工组装等操作，尤其适合设计岗、质检岗、设备调试岗等需要频繁切换桌面操作内容的工位使用。

　　结构细节上，托盘前端的下边缘做了圆弧倒角处理，操作人员腿部放入桌下时不会被尖锐边缘磕碰，导轨的滑动部位自带润滑脂储油槽，长期使用无需频繁加注润滑油即可保持顺滑，减少后期维护成本。整套结构的装配逻辑采用模块化设计，固定盒体、导轨、托盘三个部分均可单独拆卸，若后期某一部件出现损坏，不需要整体更换，只需要替换对应配件即可，降低了全生命周期的使用成本。安装时的定位基准以桌面前边缘为参考，固定盒体的前端面和桌面前边缘保持齐平，推入后托盘的前端面和盒体完全贴合，不会出现突出或者内凹的缝隙，避免积灰同时保持外观整洁。
