ATC换刀机构用弧面分度凸轮结构

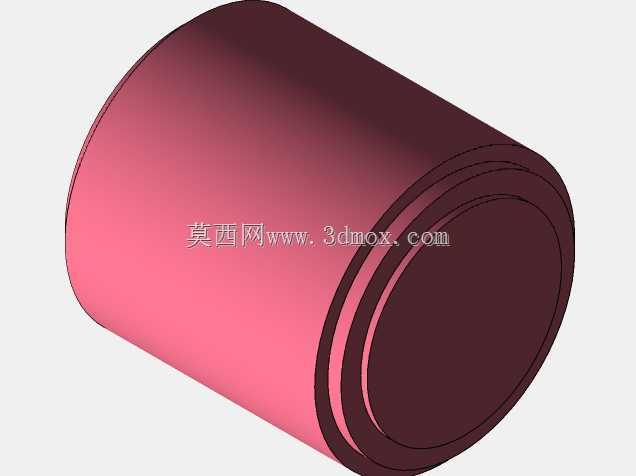

　　在加工中心自动换刀系统的核心传动环节里，弧面凸轮的廓形精度直接决定了刀库转位的定位误差、换刀动作的节拍稳定性以及整套ATC机构的运行寿命，这类弧面凸轮不同于普通盘形凸轮的平面传动逻辑，其空间包络的弧面廓形可以同时完成分度转位与动作锁止两个核心功能，不需要额外添加定位销或者制动结构就能在转位到位后实现刚性锁止，从根源上避免了刀盘停位时的窜动问题。做这类凸轮的结构设计时，首先要匹配对应加工中心的刀库容量，不同刀位数对应的凸轮分度角、停歇角配比完全不同，比如常见的16刀、24刀斗笠式刀库，凸轮的动程角通常设置在90度到120度区间，动程角过小会导致分度过程中滚子与廓面的接触应力陡增，加快接触面磨损，动程角过大则会拉长换刀辅助时间，

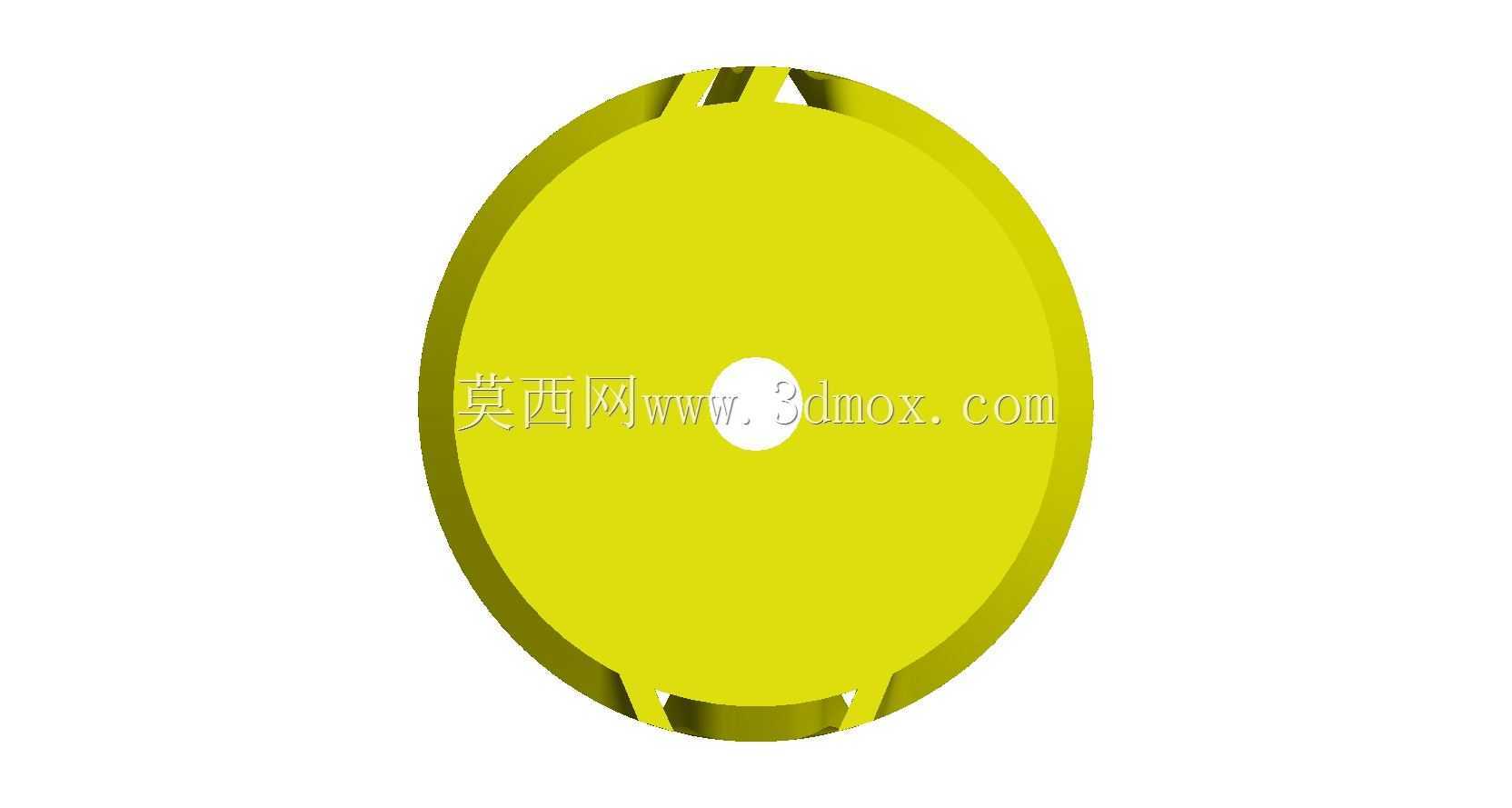

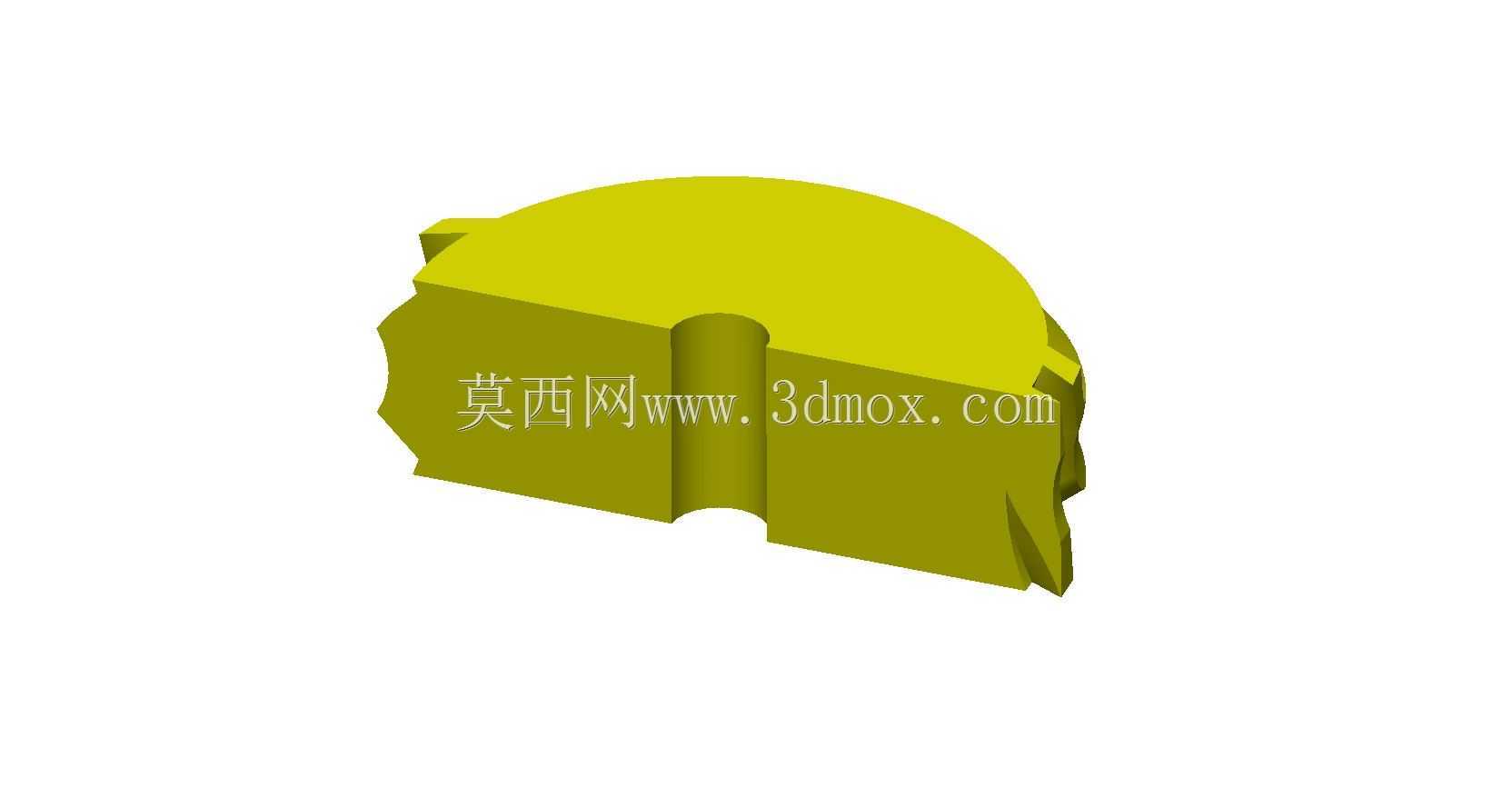

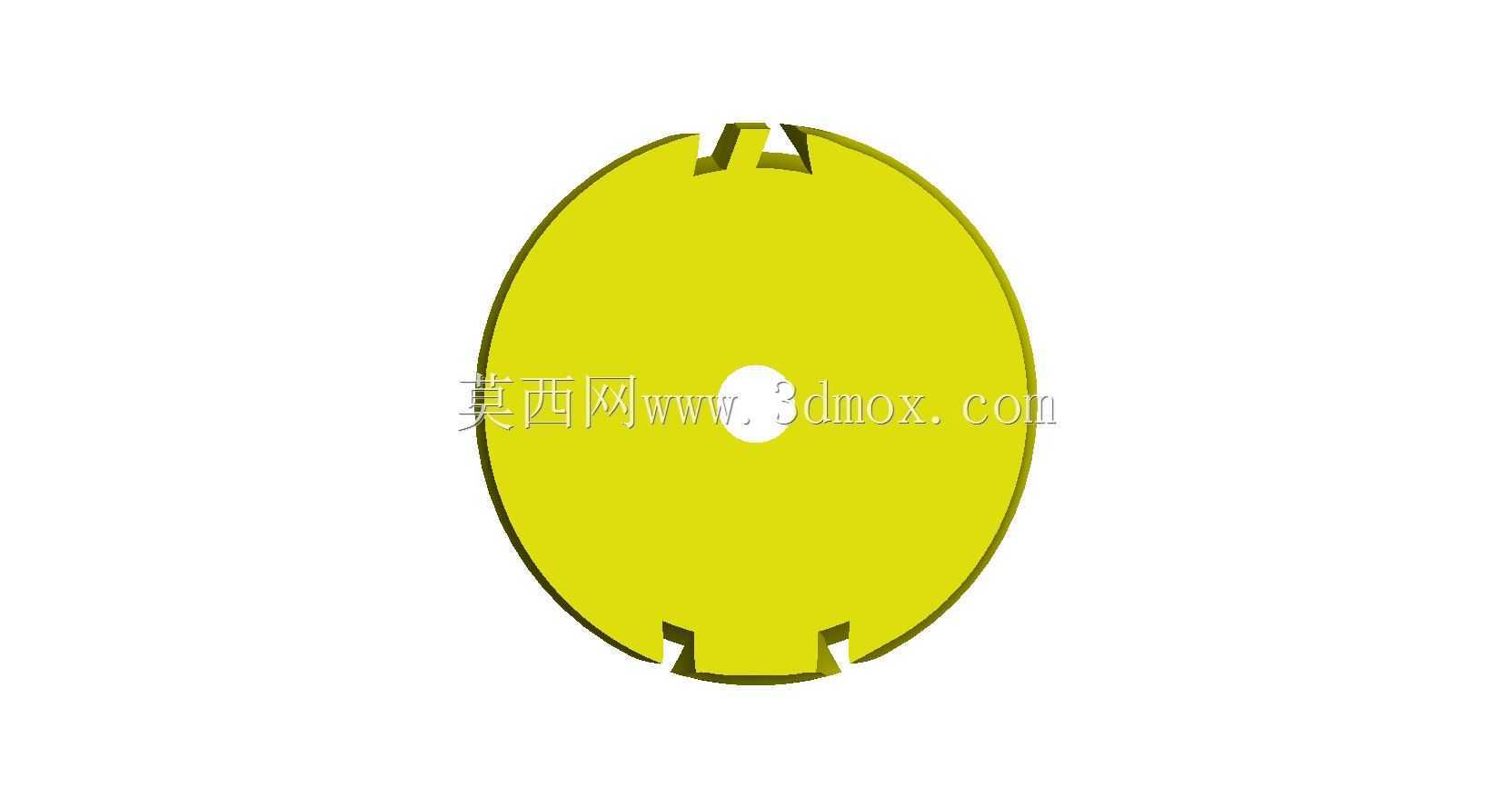

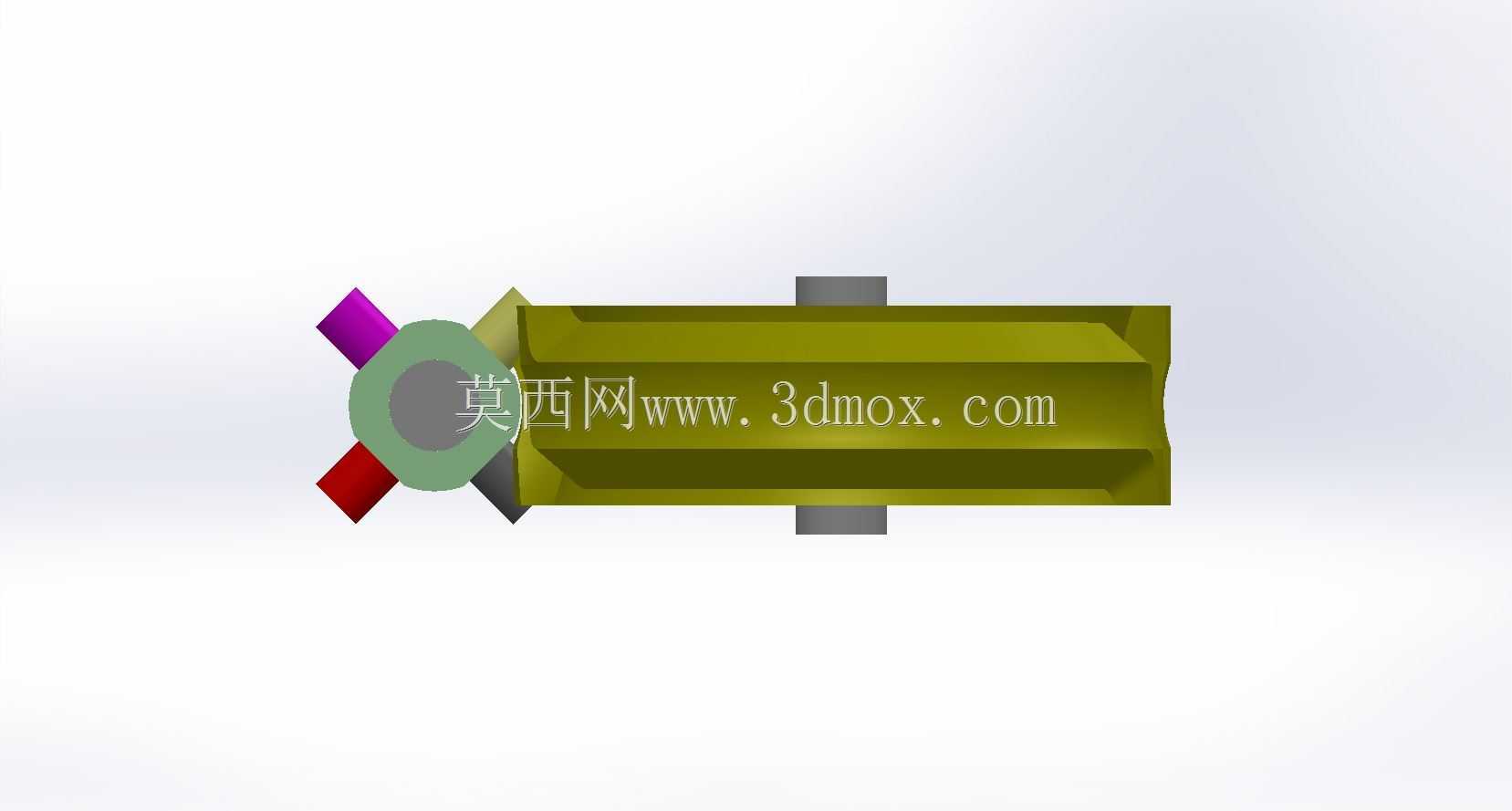

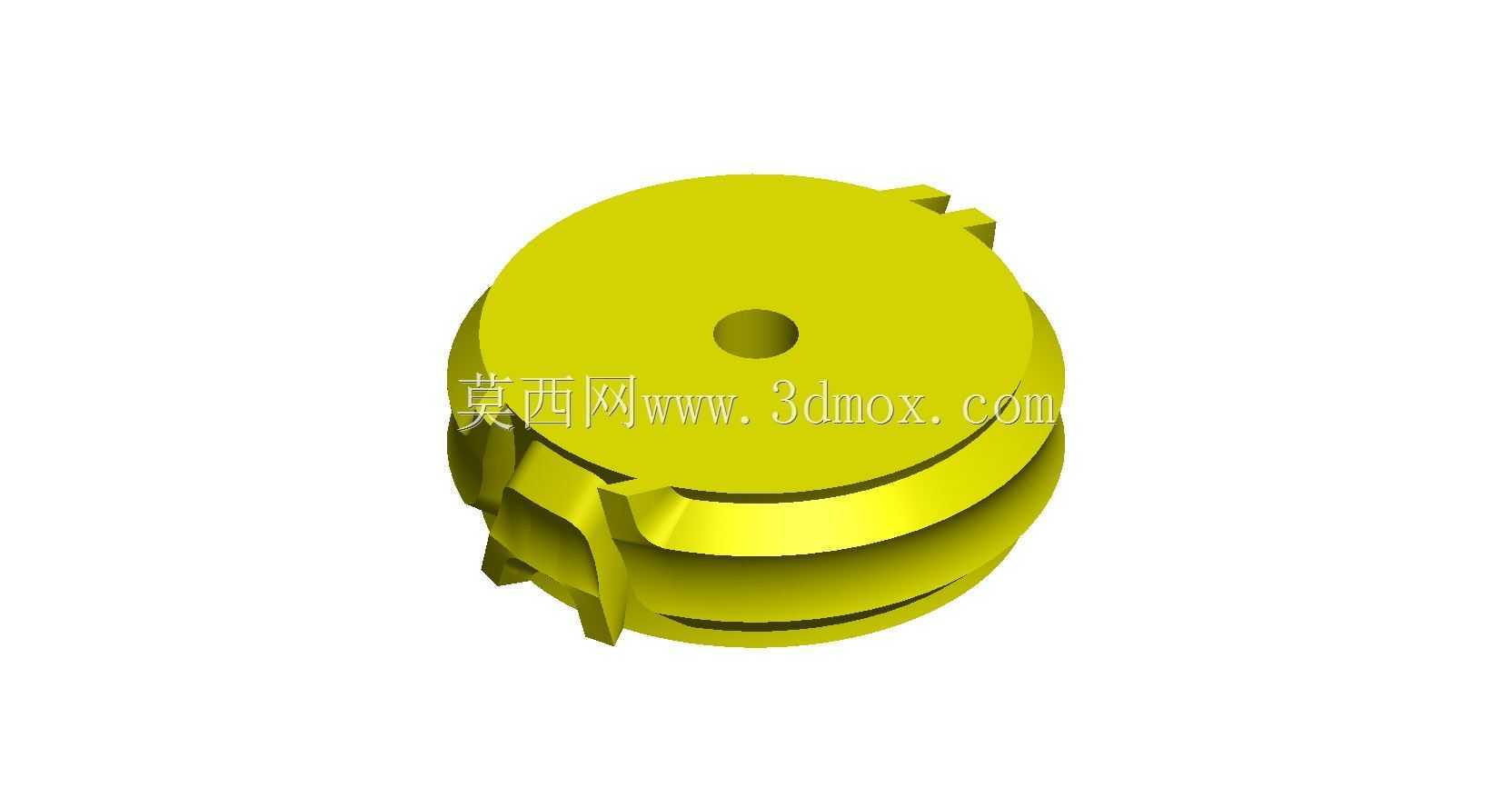

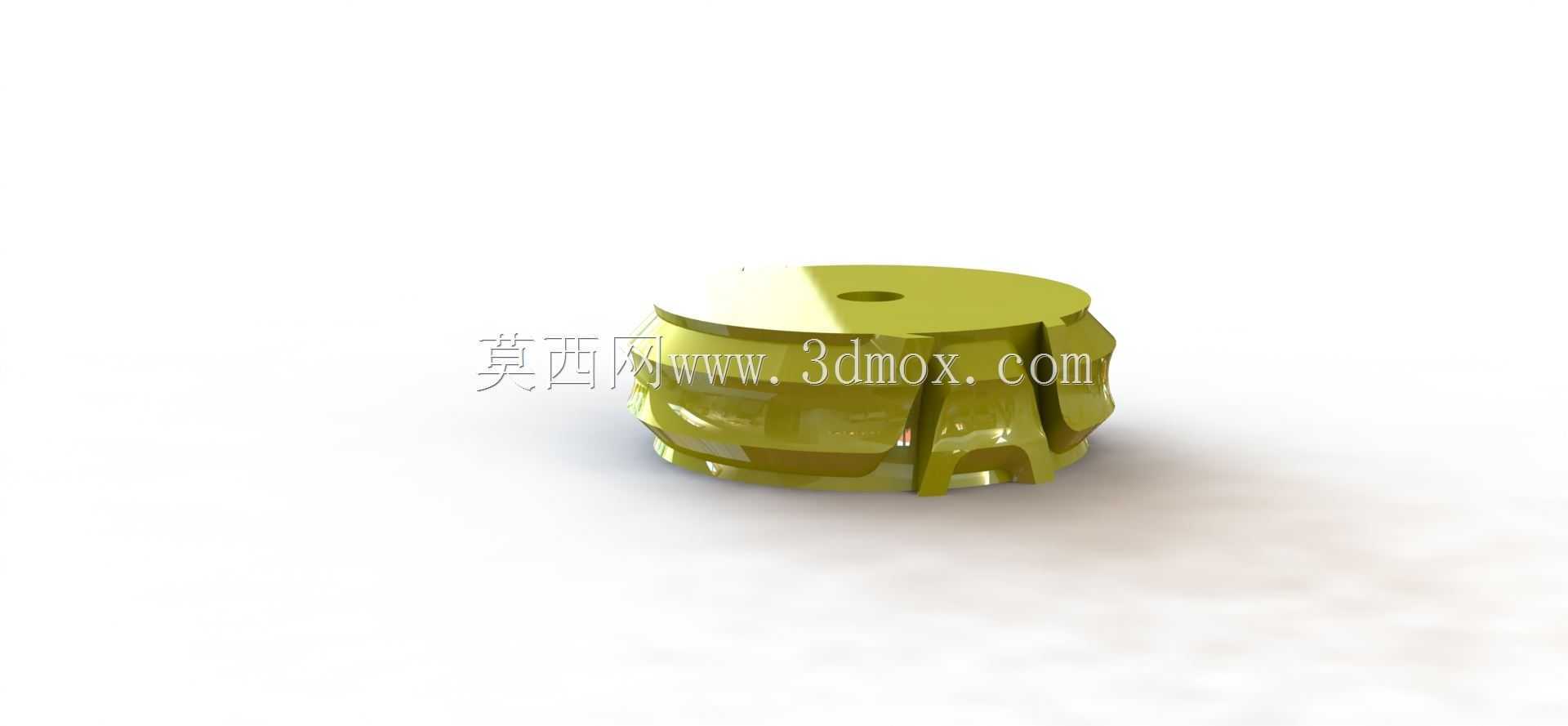

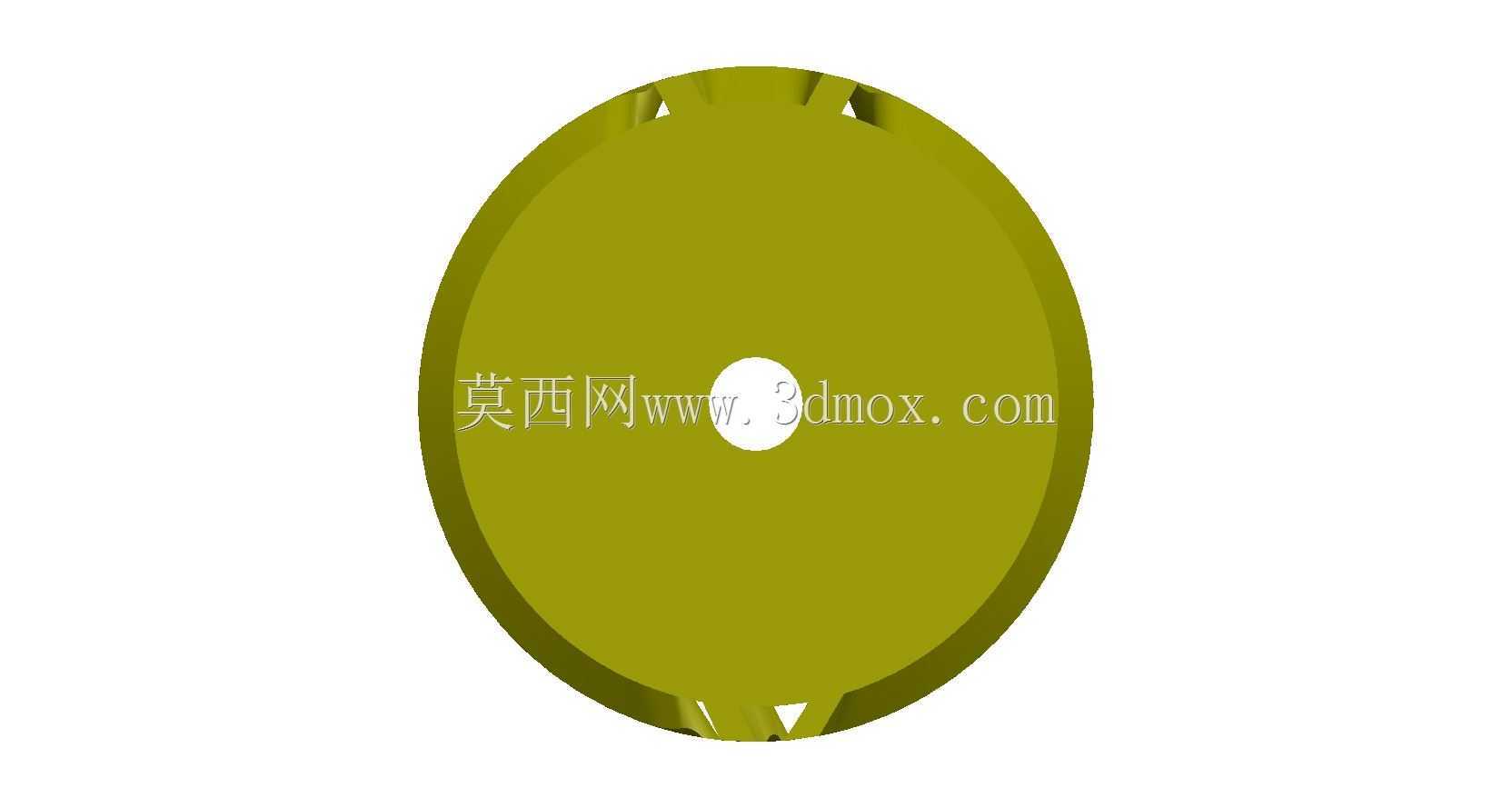

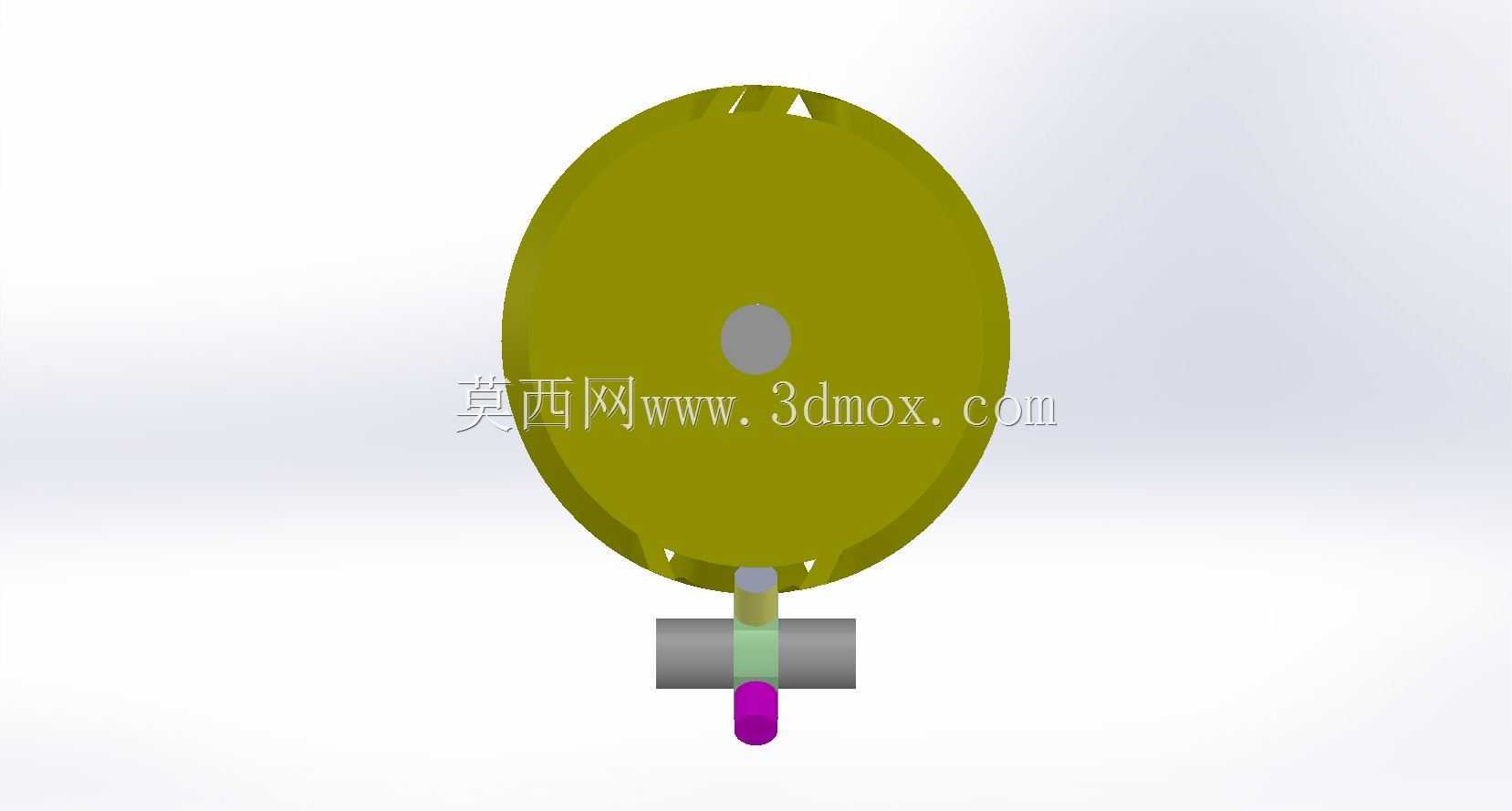

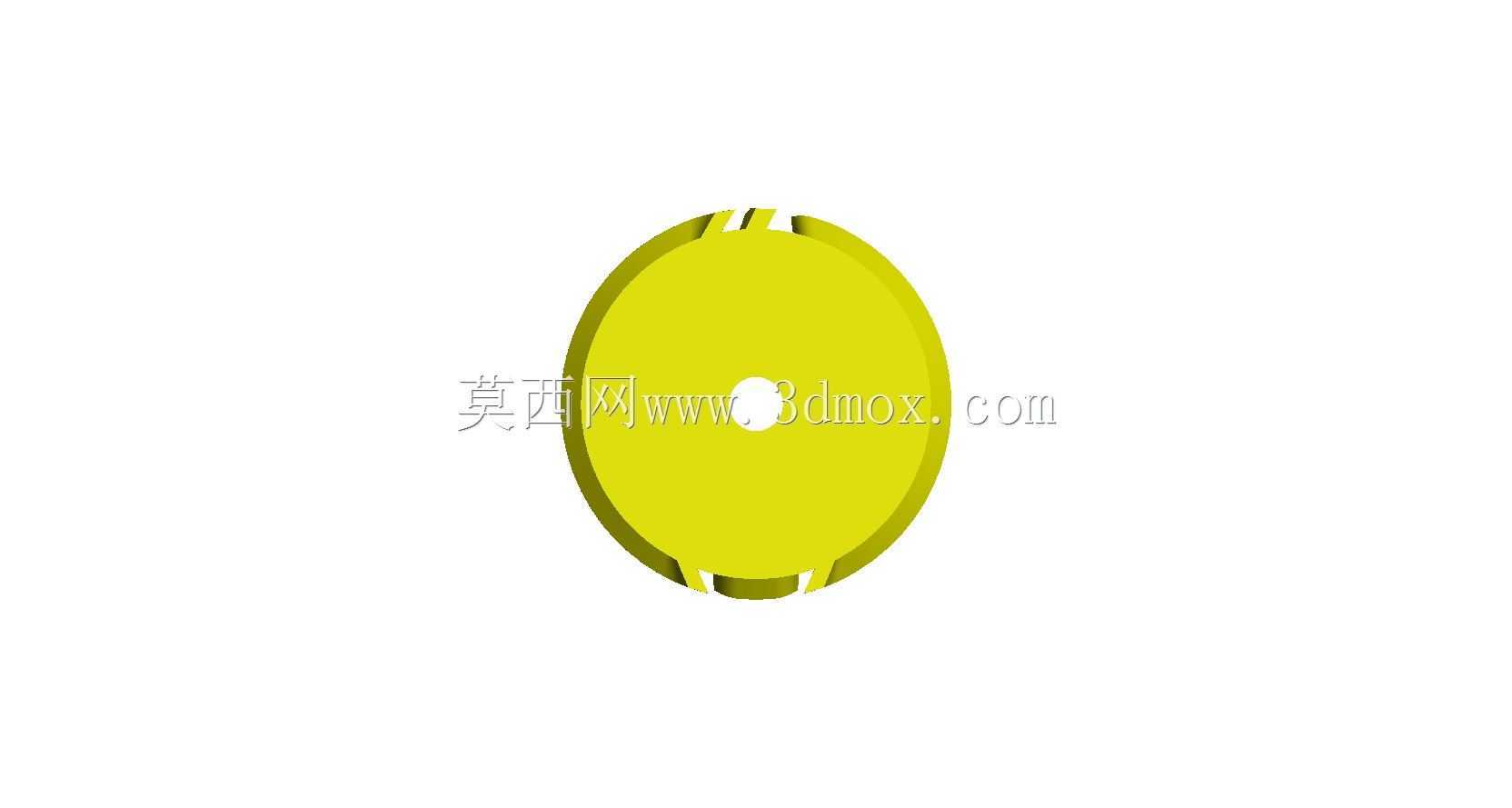

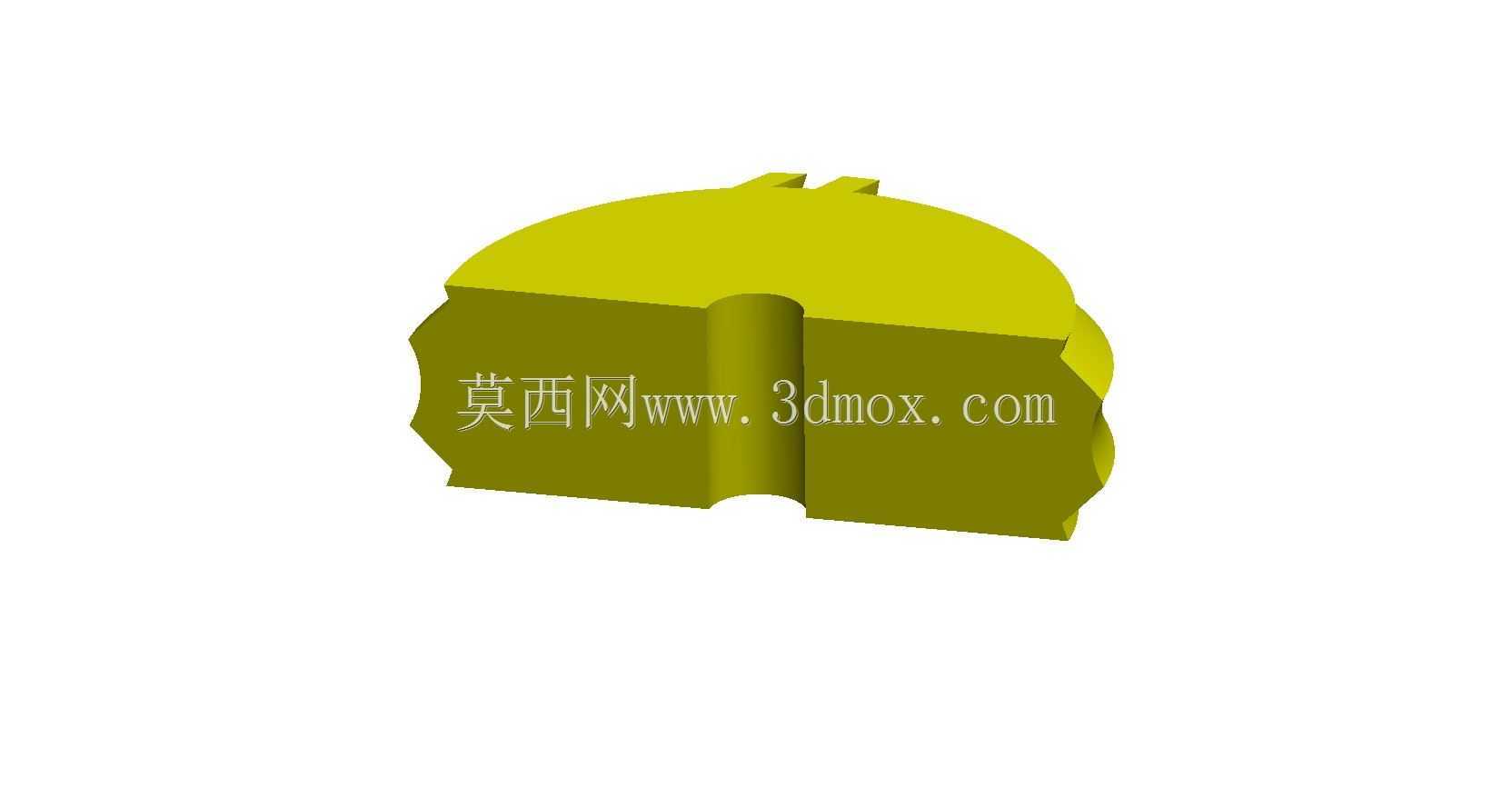

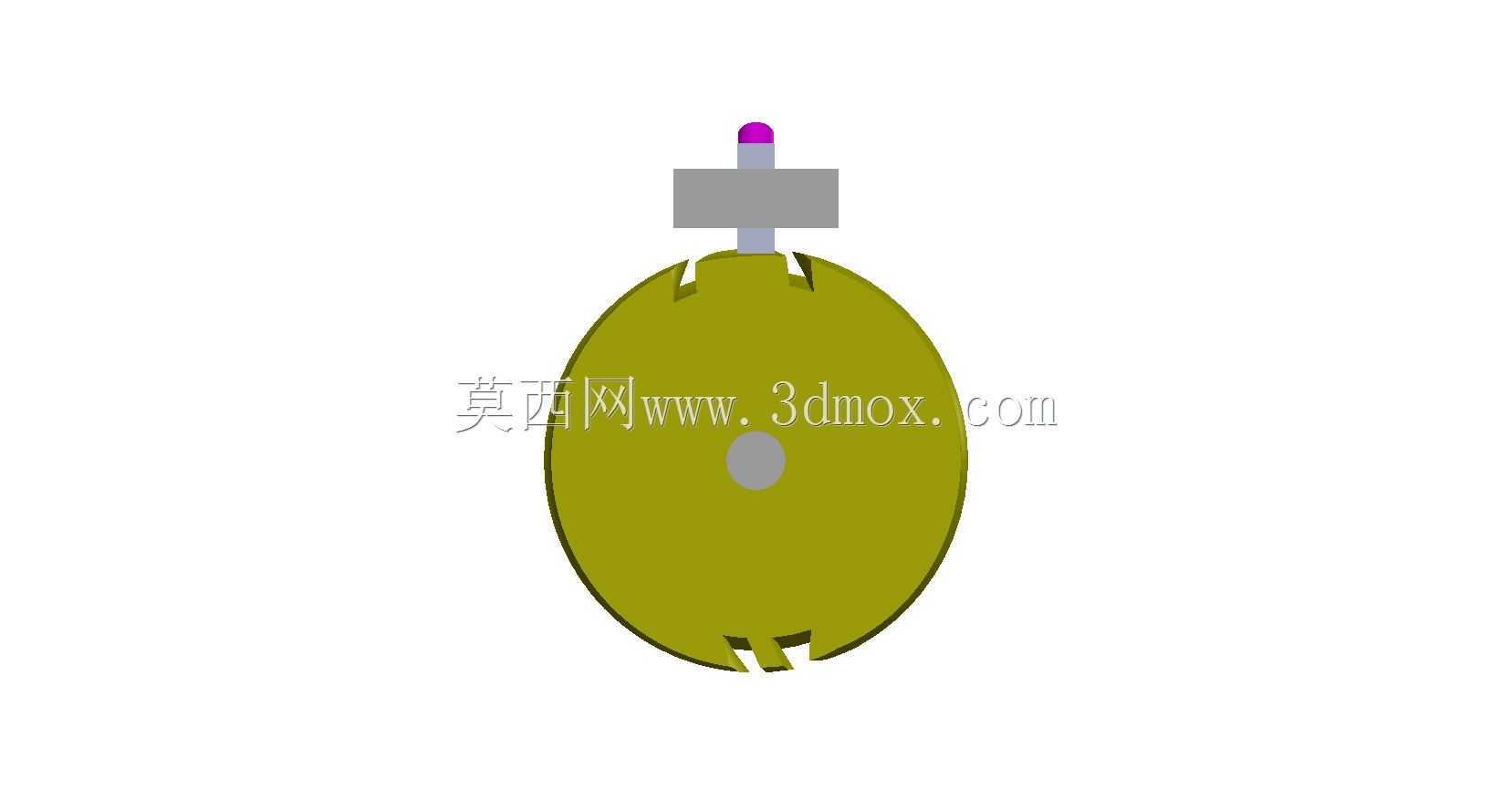

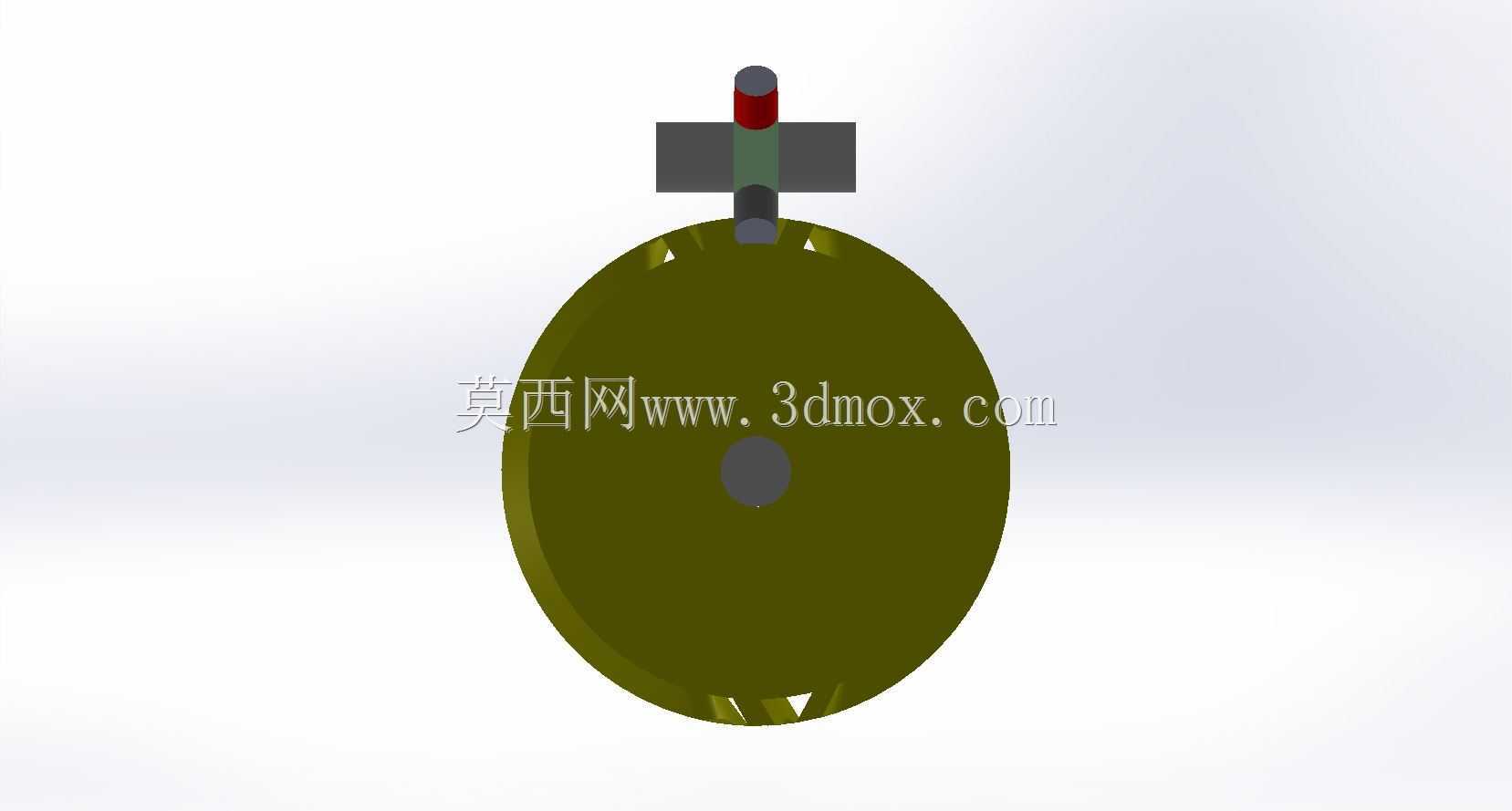

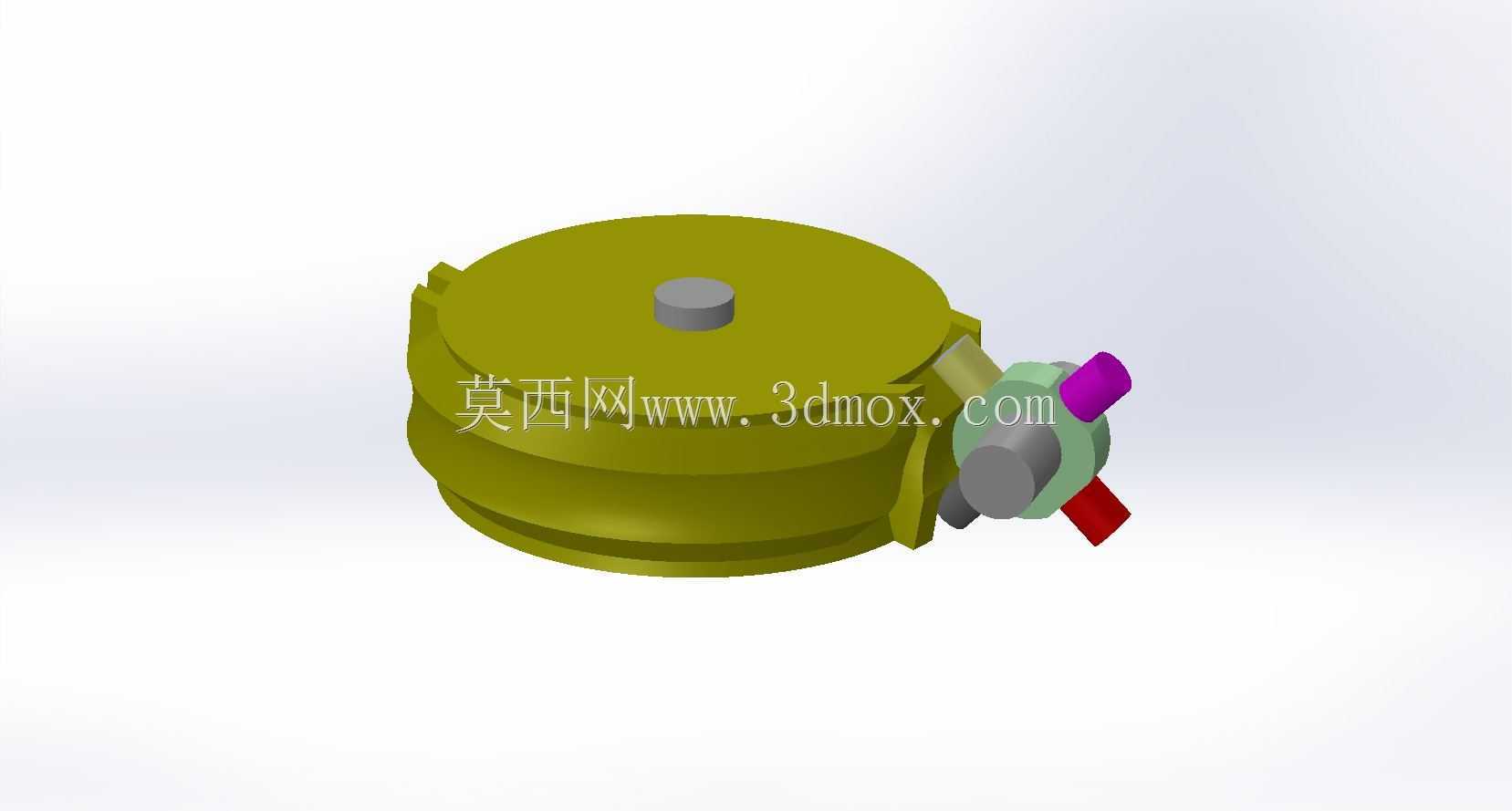

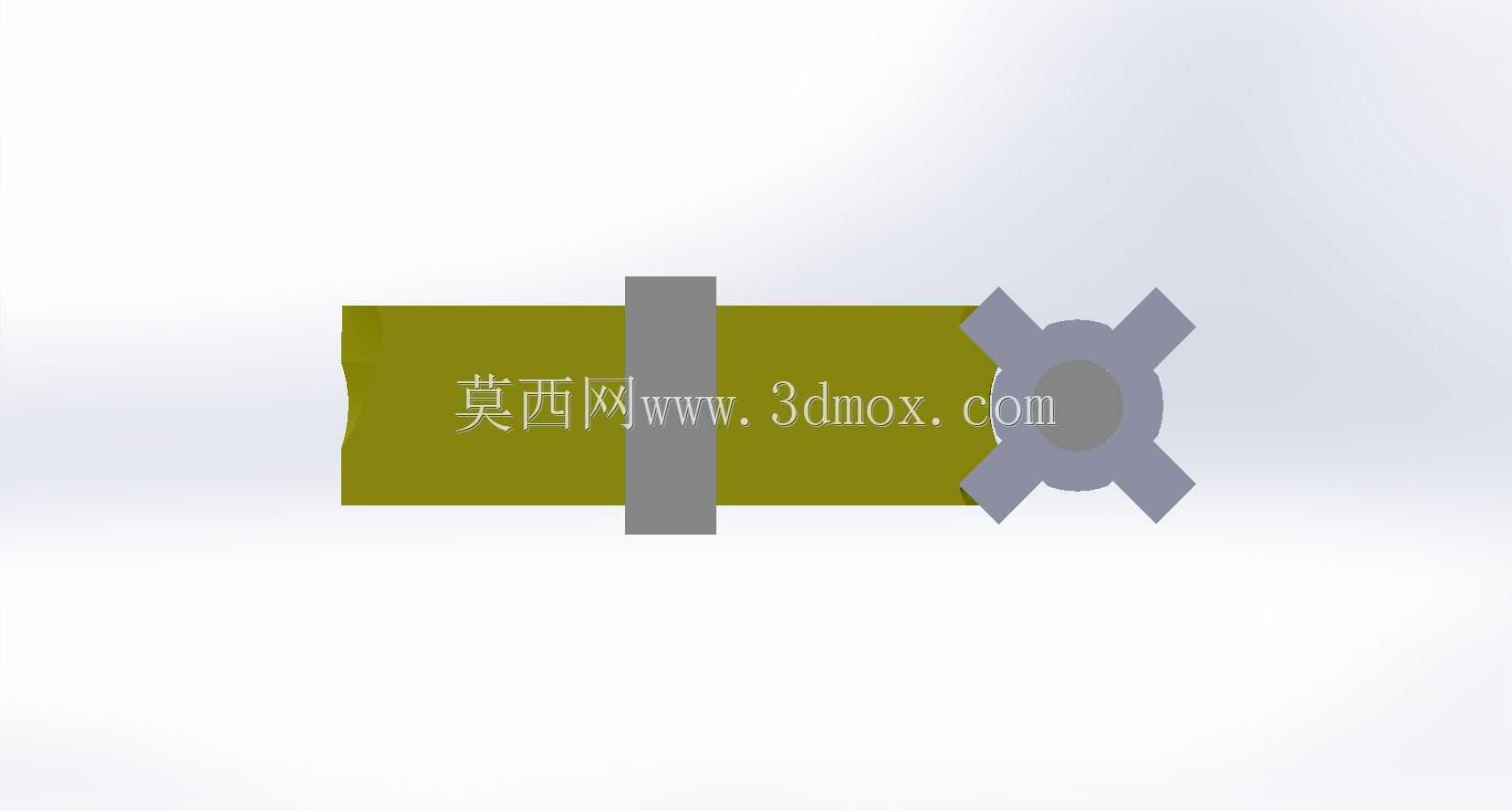

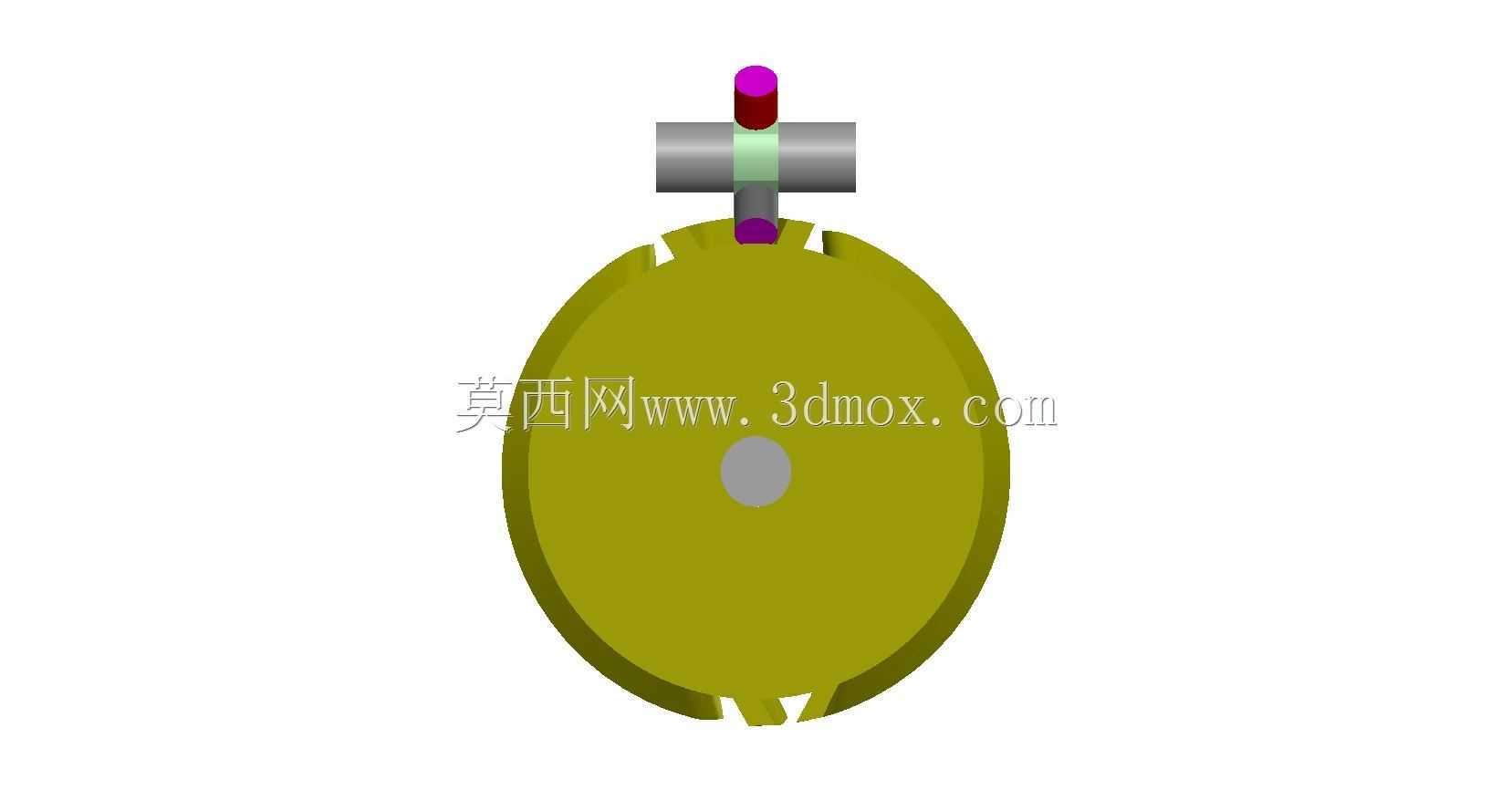

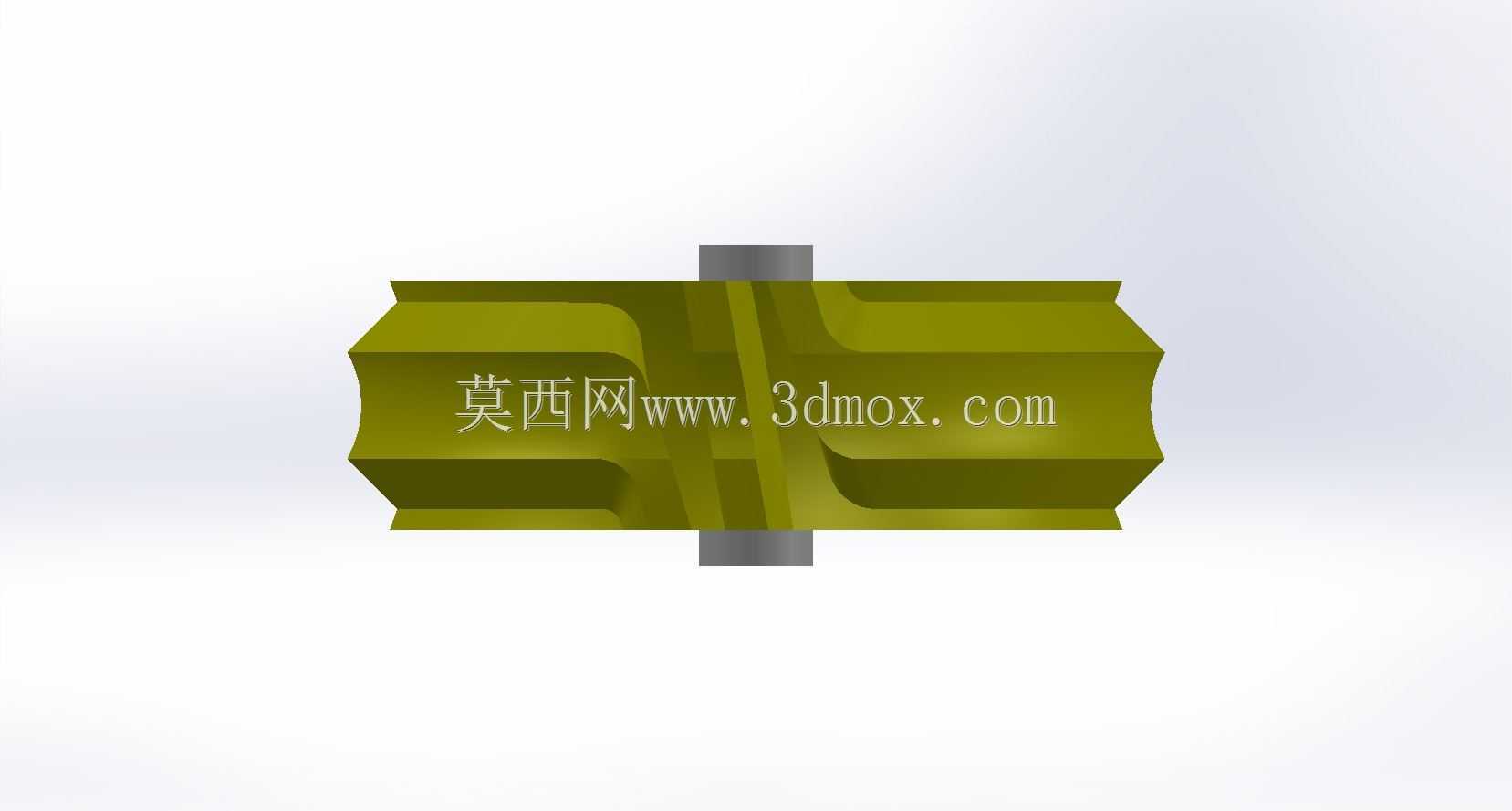

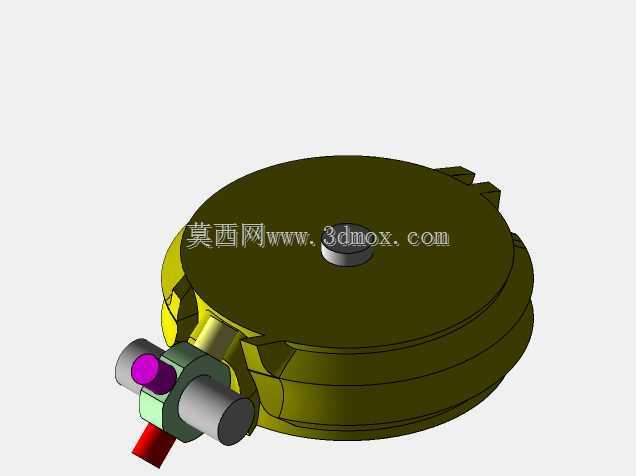

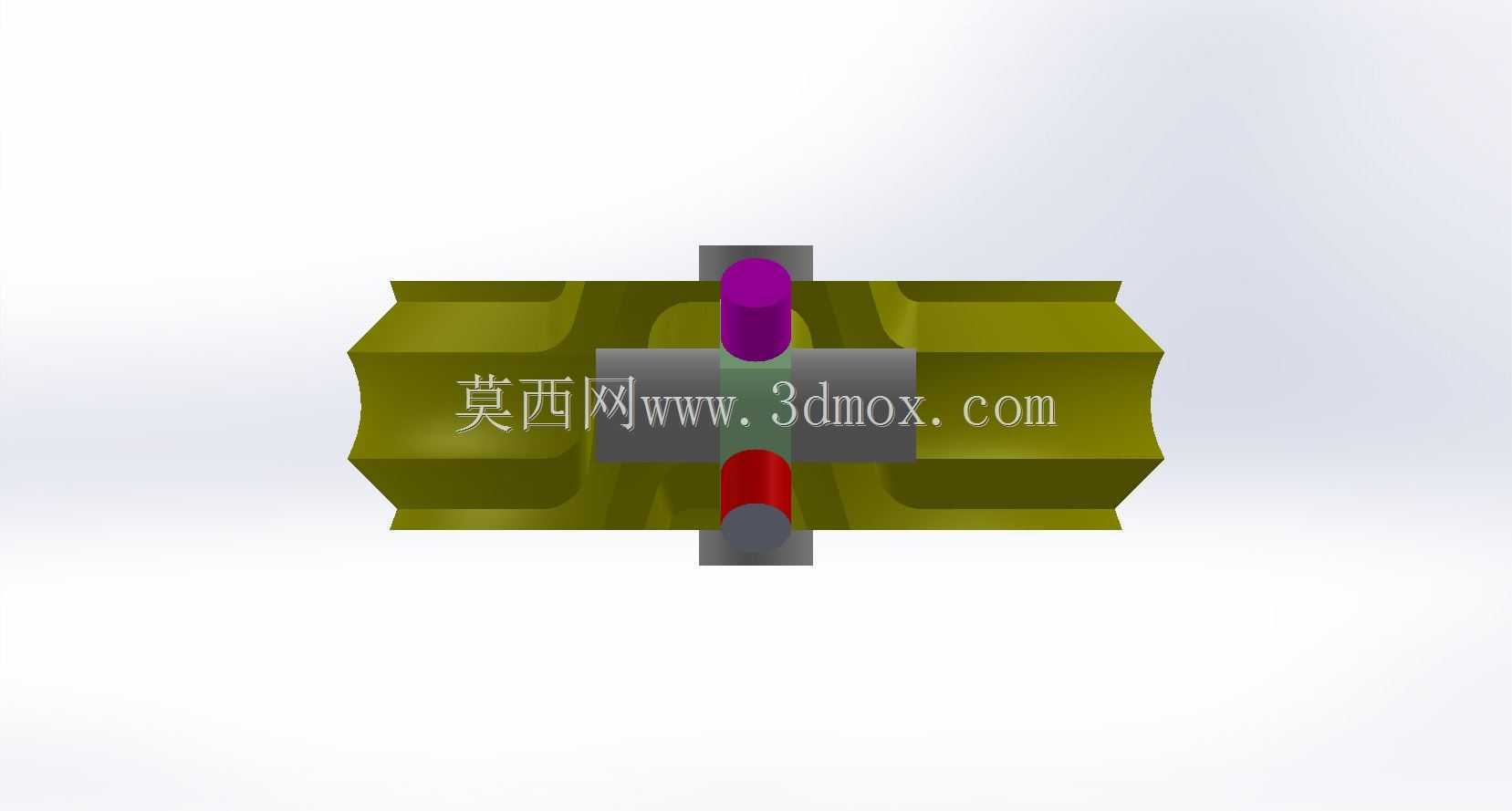

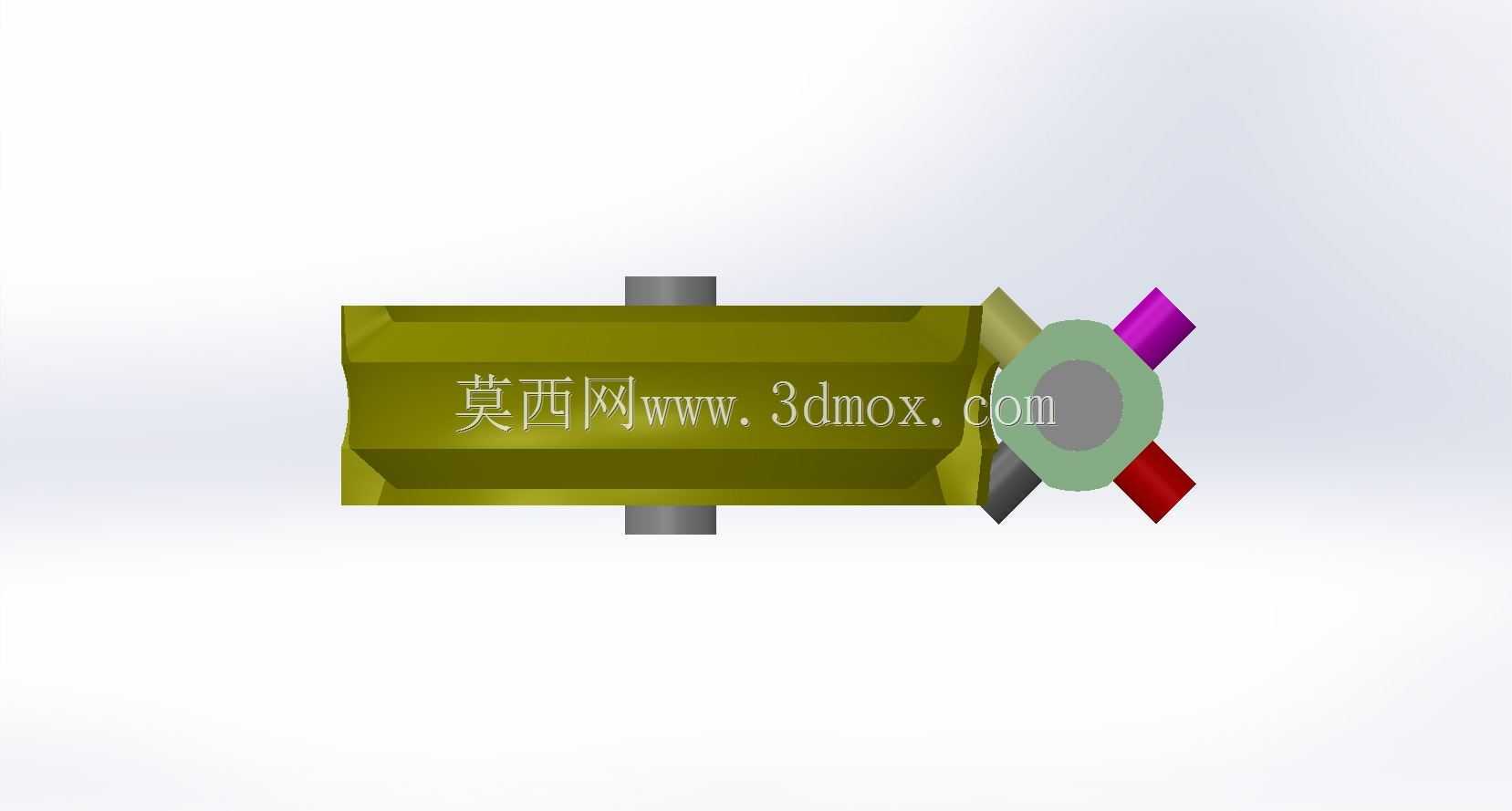

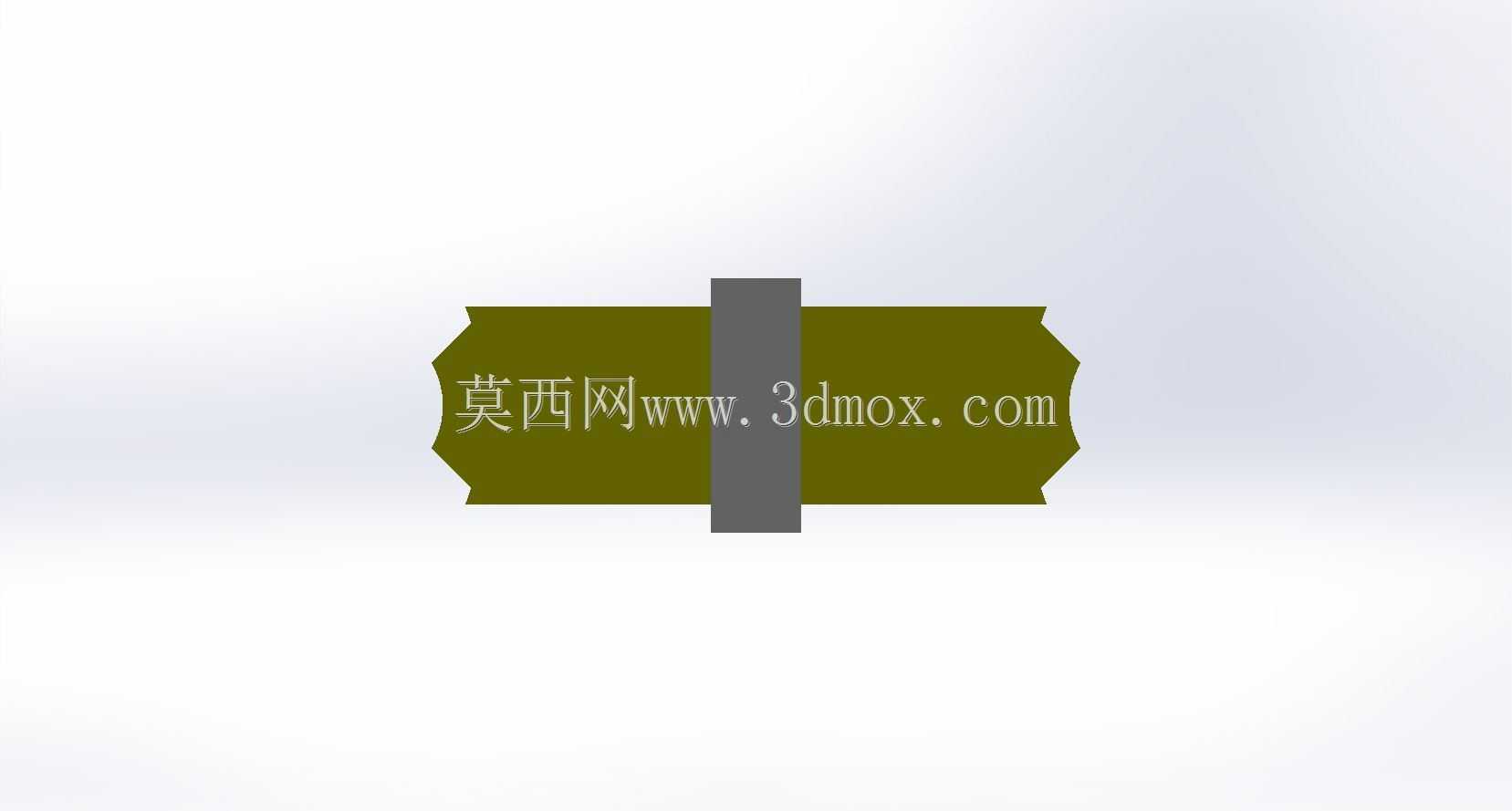

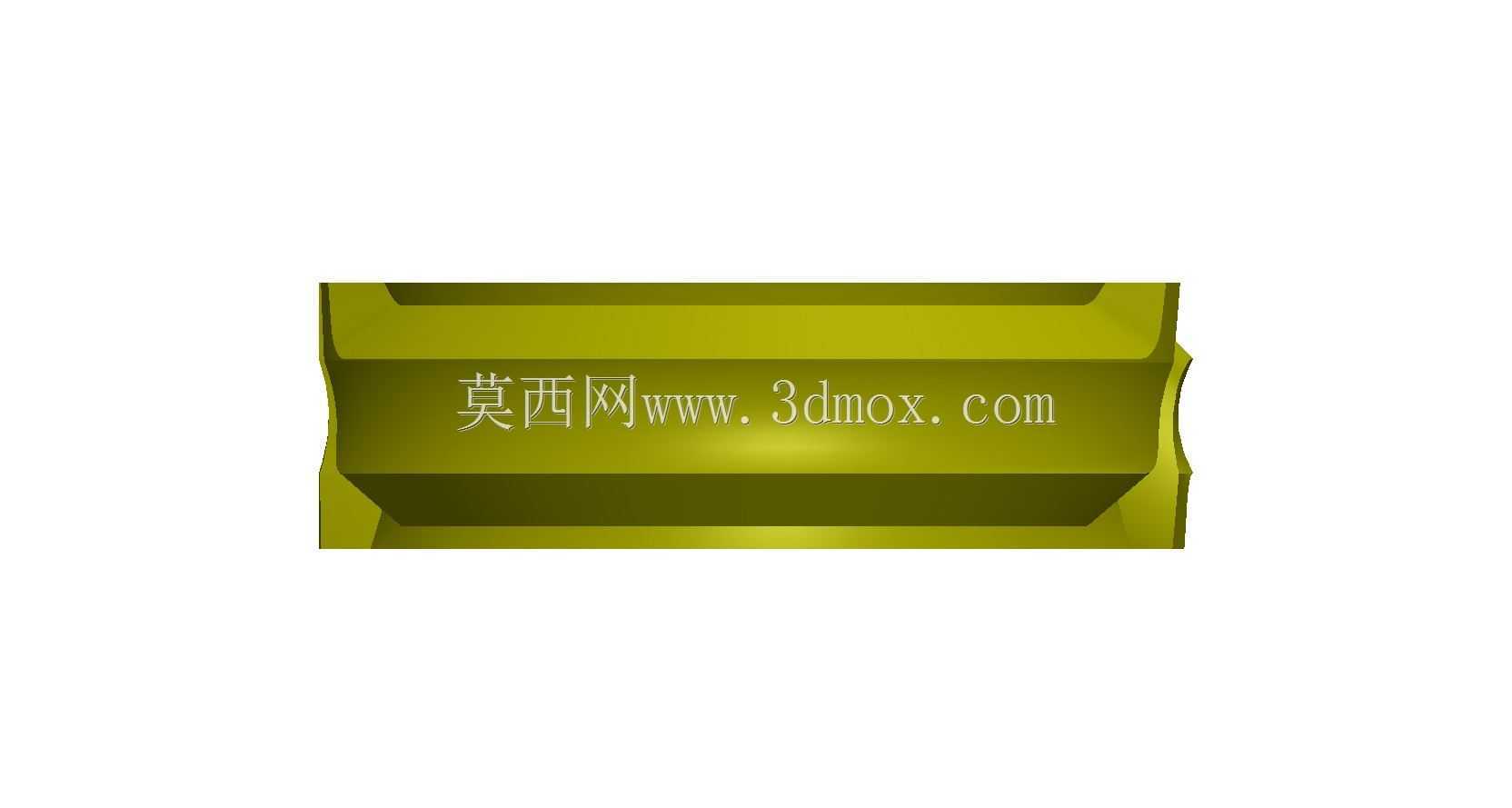

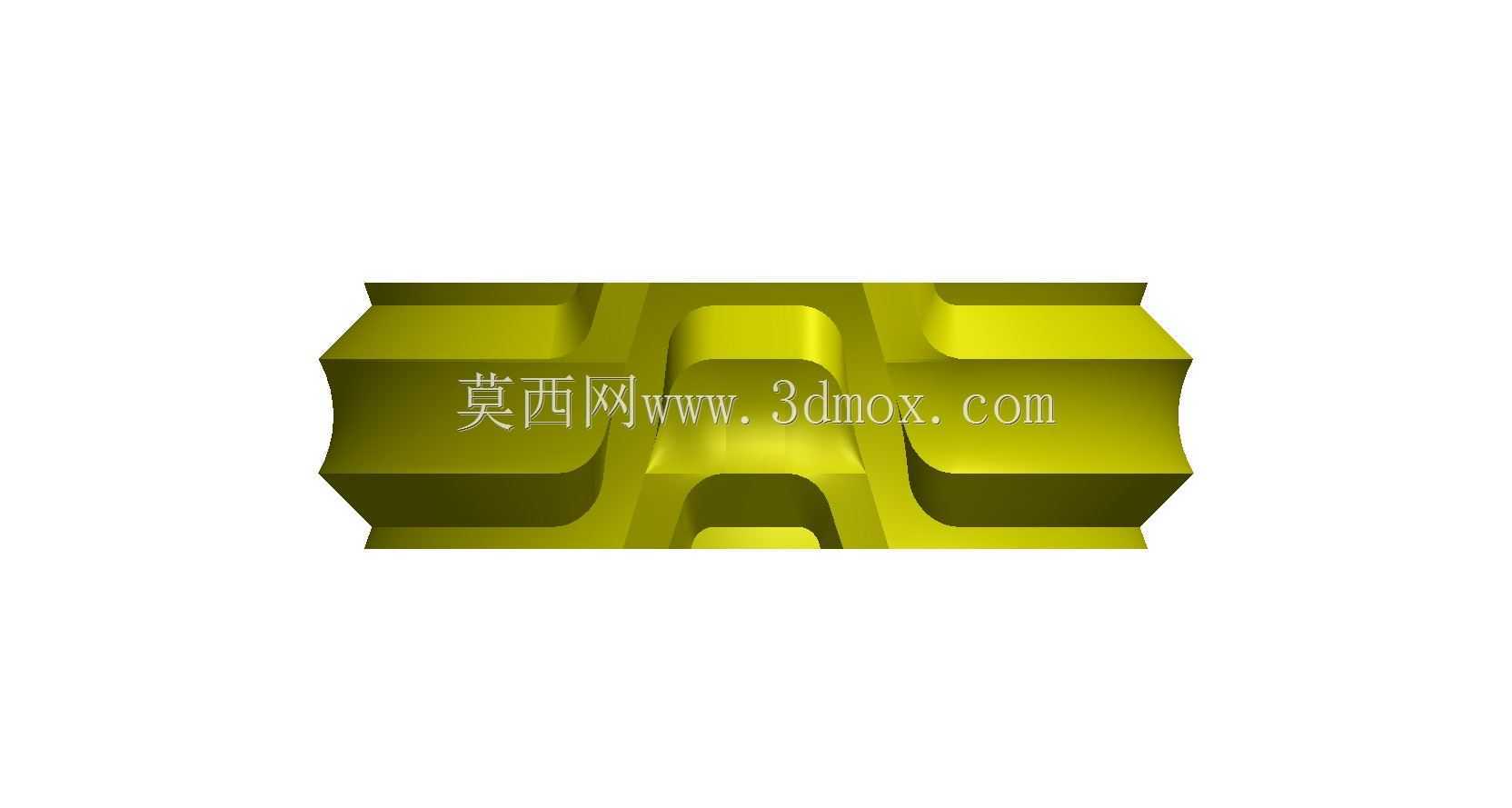

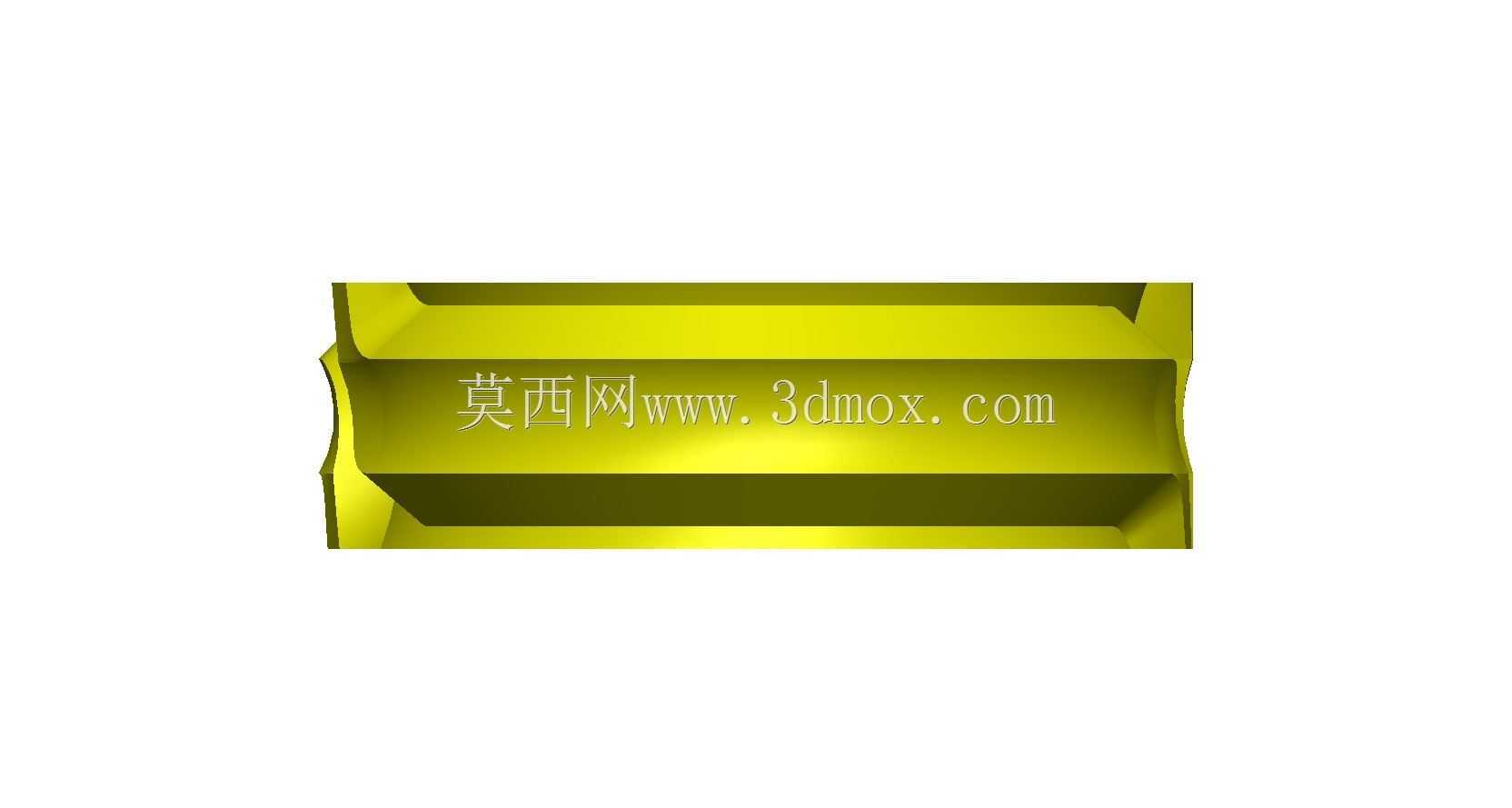

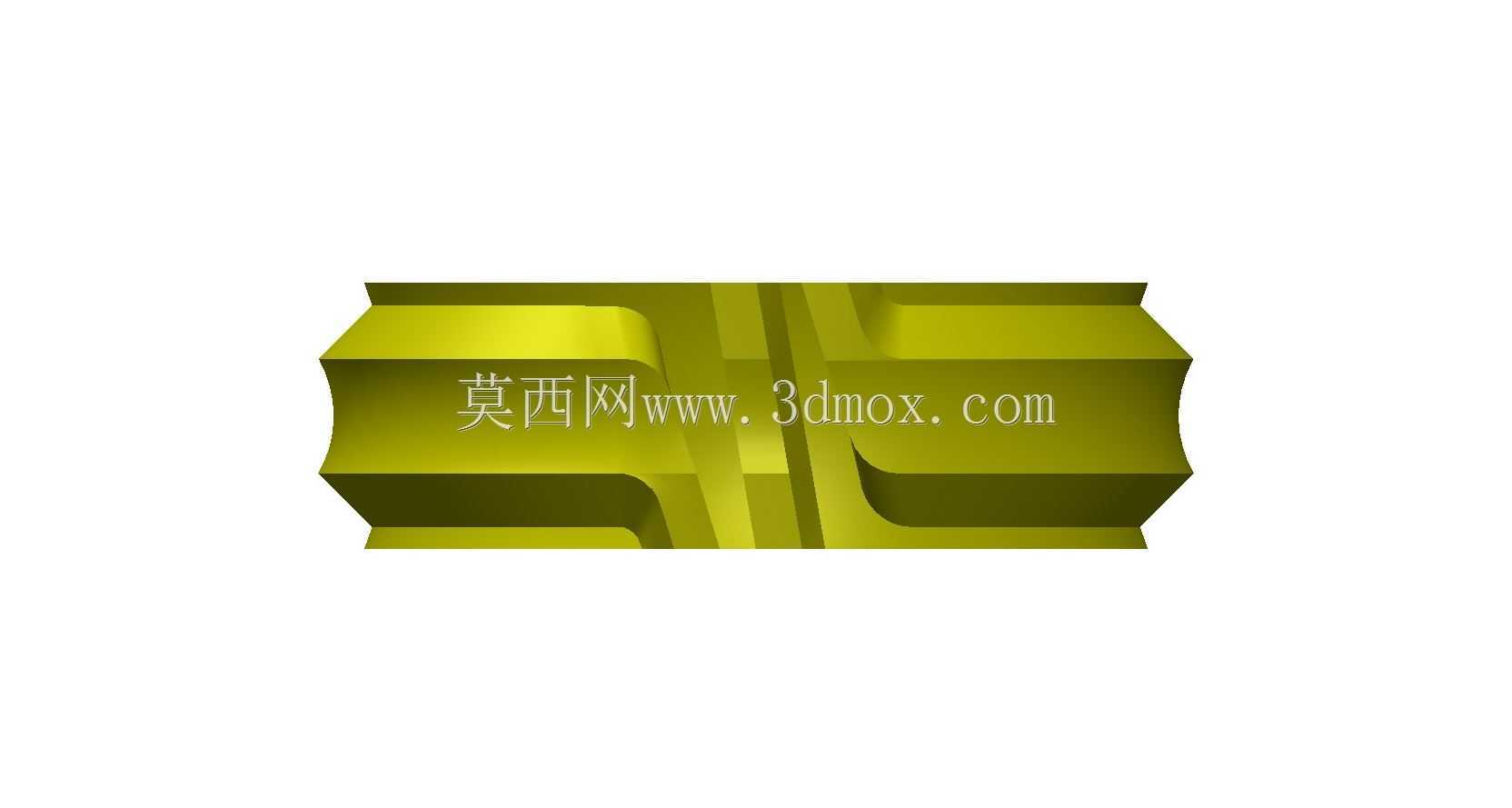

　　拉低整台设备的加工效率，两者的平衡需要结合伺服轴的加减速参数反复迭代调整。从安装边界来看，这类弧面凸轮的主体为盘式结构，中心设置有输入轴安装孔，输入轴端通常采用平键连接传递扭矩，凸轮盘的径向廓面加工有与滚子啮合的螺旋滚道，滚道的型面是按照共轭接触原理推导的空间曲面，每一段曲面的曲率都经过校核，保证配套的分度盘上的锥形滚子在整个传动过程中始终保持面接触状态，而不是线接触或者点接触，这样可以把接触应力分散到更大的接触面上，同等负载条件下能有效降低接触疲劳损伤的概率。凸轮盘的侧面设置有安装止口，与配套的箱体轴承位配合时可以保证同轴度控制在0.02mm以内，避免因为安装偏心导致传动过程中出现冲击振动。配套的分度盘组件上沿圆周均匀布置有带偏心调整结构的滚子安装轴，装配时可以通过调整偏心套的角度来消除滚子与凸轮滚道之间的啮合间隙，把反向空程误差控制在0.01mm以内，这一点对于ATC换刀时的刀位重复定位精度至关重要，间隙过大会导致机械手抓刀时出现对位偏差，严重时甚至会出现掉刀、撞刀的事故。在实际应用场景中，这类弧面凸轮除了用在加工中心ATC换刀机构上，也广泛适配于各类需要间歇分度传动的自动化设备，比如多工位转台、包装机械的送料分度机构、锂电设备的极片转位工位，其核心优势在于传动过程中没有冲击，高速运行时的噪音远低于槽轮机构、棘轮机构这类传统间歇传动部件，而且锁止阶段的刚性足够，

　　不需要额外的锁紧装置就能承受工位上的切削负载或者装配负载。设计过程中需要重点校核的参数除了廓形曲率、接触应力之外，还要考虑凸轮材质与热处理工艺的匹配，通常这类凸轮会采用20CrMnTi材质做渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够的韧性来承受冲击载荷，滚子部分则采用轴承钢制作，配合滚针轴承安装在分度盘的销轴上，保证滚子自转时的灵活性，避免滑动摩擦加剧廓面磨损。从外形尺寸的适配逻辑来看，凸轮盘的外径尺寸直接决定了整套分度机构的输出扭矩大小，外径越大，对应的力臂越长，同等输入扭矩下能驱动的分度盘转动惯量就越大，但同时也要考虑安装空间的限制，小型加工中心的刀库安装空间有限，凸轮盘外径通常控制在150mm到200mm区间，

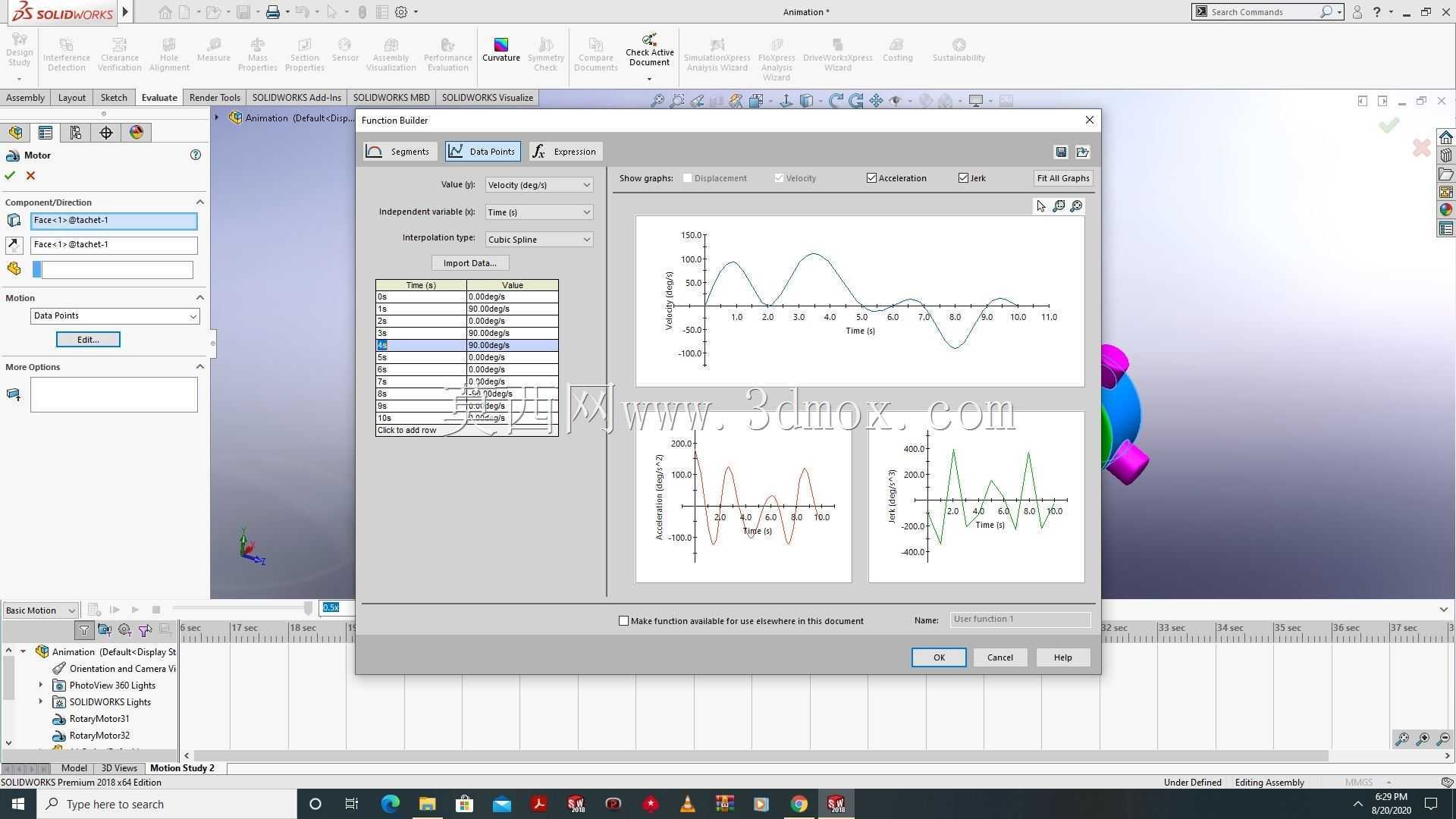

　　大型链式刀库用的弧面凸轮外径则会做到300mm以上，来匹配大负载、多刀位的转位需求。在建模过程中，弧面凸轮的廓面生成是整个设计的难点，不能通过简单的拉伸、旋转特征来实现，需要先根据分度运动规律推导从动盘的位移、速度、加速度方程，通常会选择修正正弦加速度运动规律来避免刚性冲击和柔性冲击，再通过共轭曲面啮合原理生成凸轮的三维廓面，之后还要做干涉检查，模拟整个分度循环中滚子与廓面的啮合状态，确认没有曲率干涉、根切等问题，才能进入后续的工程图输出环节。另外，凸轮的输入轴端通常会设置有密封件安装槽，配合箱体端盖的油封可以防止润滑油泄漏，同时阻挡外部的切削液、铁屑进入凸轮箱内部，避免磨粒磨损加剧廓面损伤，整套机构的润滑通常采用油浴润滑方式，箱体内加注齿轮油到指定油位，保证滚子与凸轮廓面的啮合面始终有足够的润滑油膜，降低运行过程中的摩擦温升。
