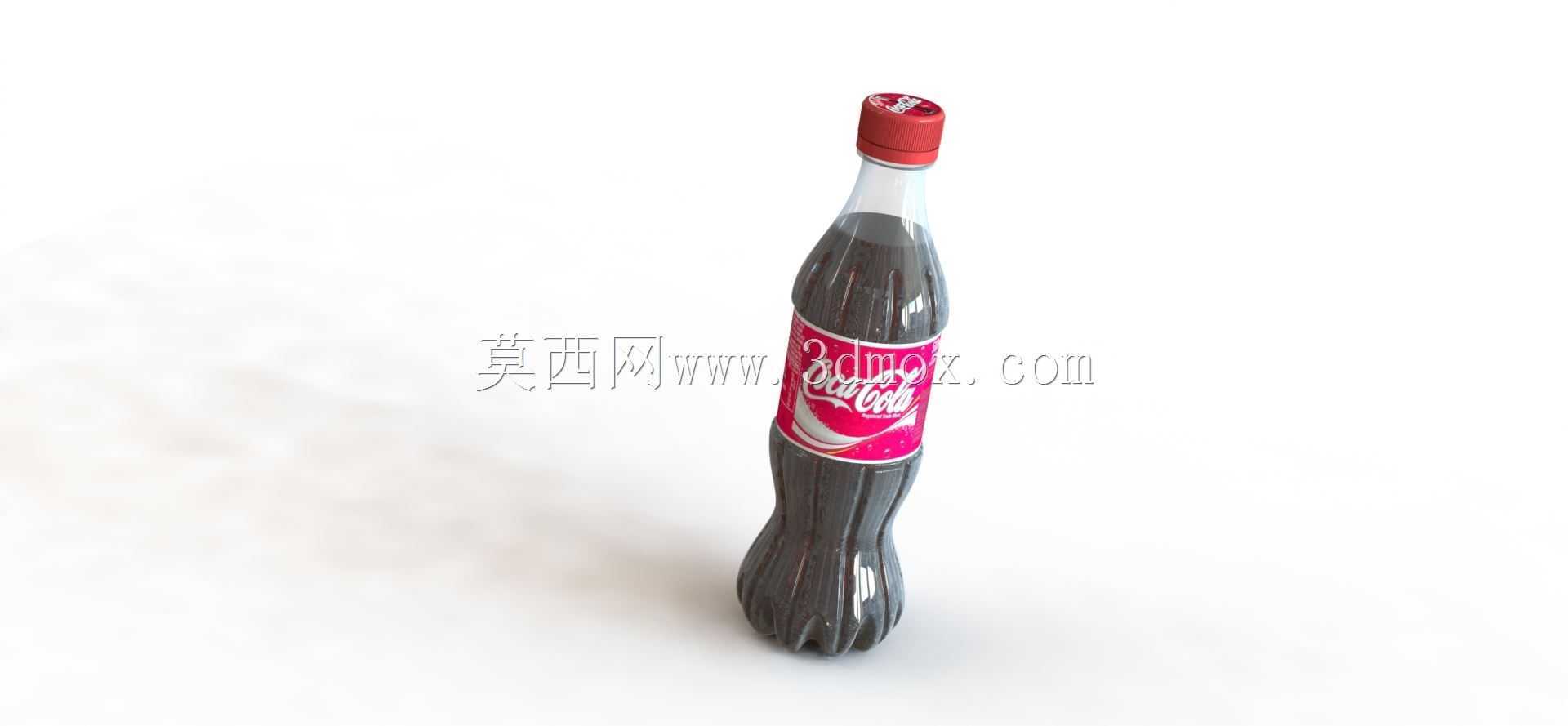

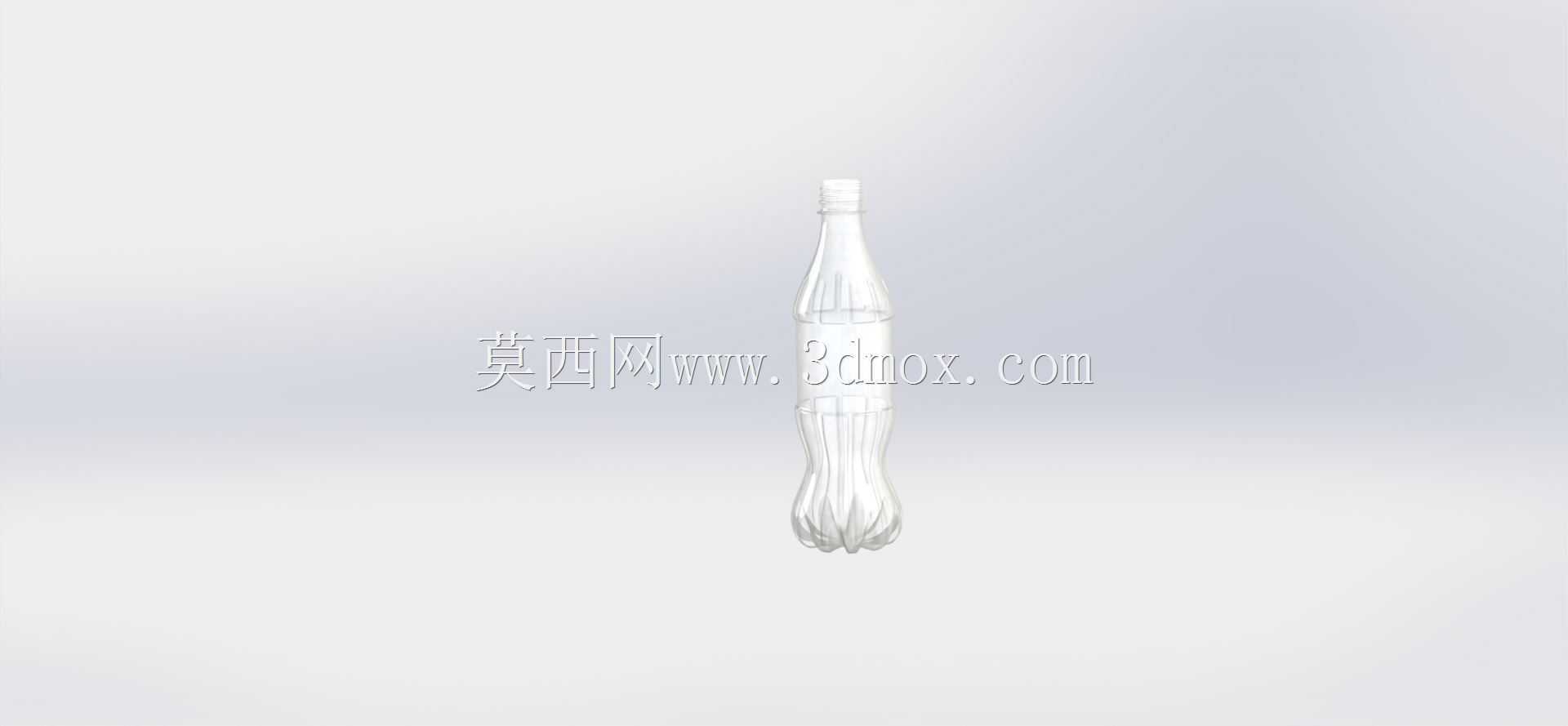

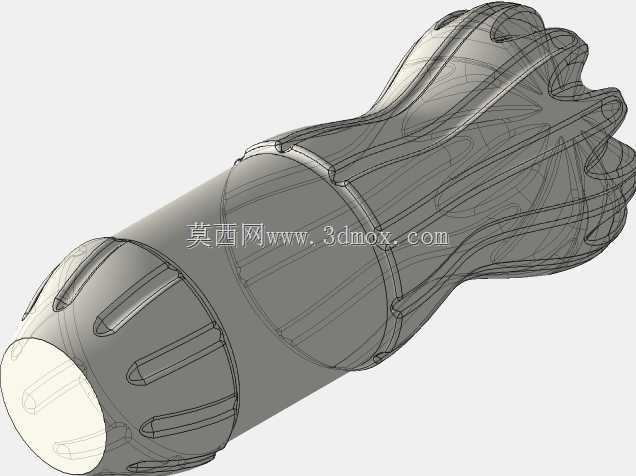

带标签的PET材质可口可乐包装瓶结构

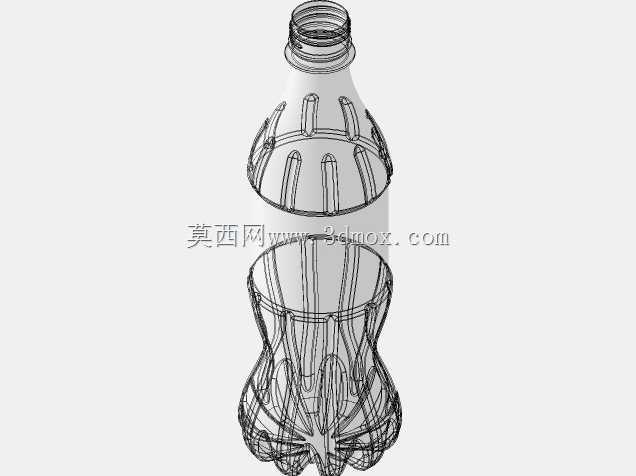

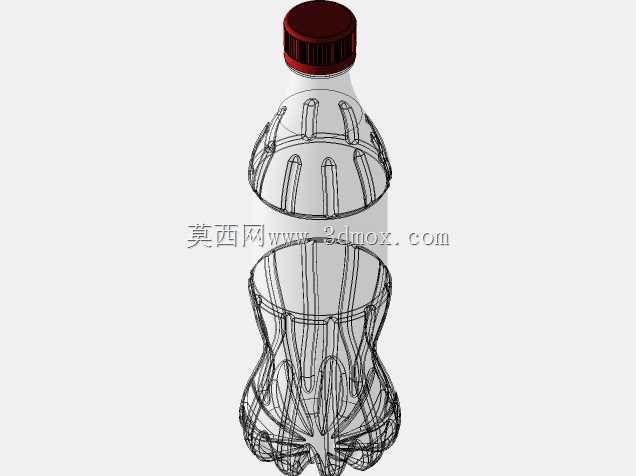

　　日常快消品生产线的包装工位调试、输送线适配、贴标工序校验环节，常需要用到与实物1:1匹配的包装容器三维数模来做干涉校验与工位布局验证，这款可乐瓶的数模还原了市售常规流通款500ml规格PET瓶的全部结构细节，可直接用于灌装生产线的卡瓶板、导瓶栏、星轮盘等工位零件的设计校核，也能为贴标机的标站位置调整、套标机的膜料尺寸匹配提供精准的外形参考。从结构设计逻辑来看，瓶身底部的五瓣式内凹花瓣底是碳酸饮料瓶的核心承压结构，建模时还原了每个花瓣的圆弧过渡曲率与底部中心的内凹深度，这部分结构直接关系到瓶体灌装碳酸饮品后的承压能力，避免运输堆叠过程中出现底鼓、开裂问题，同时花瓣的凸起棱筋也能提升瓶身竖直放置时的防滑性能，适配输送线表面的摩擦力要求，

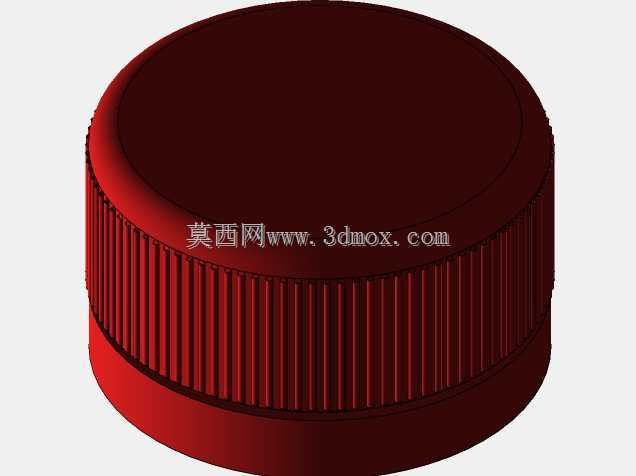

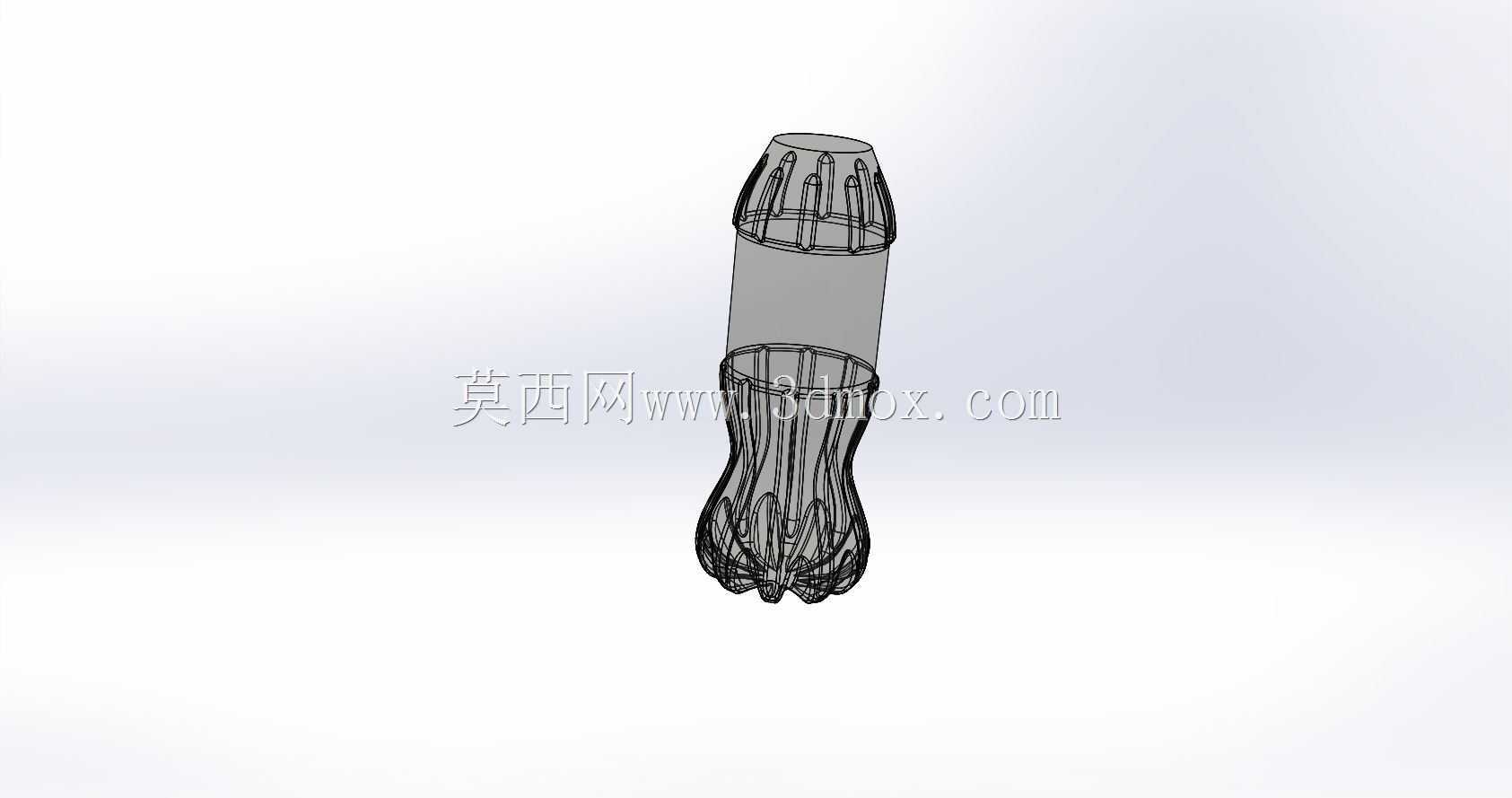

　　减少输送过程中的倒瓶率。瓶身中段的环向加强筋做了等距分布的还原，每道加强筋的圆弧半径、凸起高度都参照实物做了等比例复刻，这部分结构一方面可以提升瓶身的环向刚度，降低灌装后瓶身受内压出现的鼓胀变形量，保证贴标时标签能够平整贴合在瓶身指定区域，不会因为瓶身变形出现标签褶皱、偏移问题；另一方面环向筋也能在手持抓取时提供额外的摩擦力，提升终端用户的握持手感。瓶肩位置做了平滑的锥面过渡，锥度匹配常规灌装线的进瓶导向套尺寸，能够保证瓶子顺利进入灌装阀工位，不会出现卡滞问题，瓶口位置还原了标准PCO1881瓶口的螺纹结构与防盗环连接桥细节，螺纹的牙型角、螺距都符合碳酸饮料瓶口的行业标准，可直接匹配市面通用的28mm口径碳酸瓶盖，

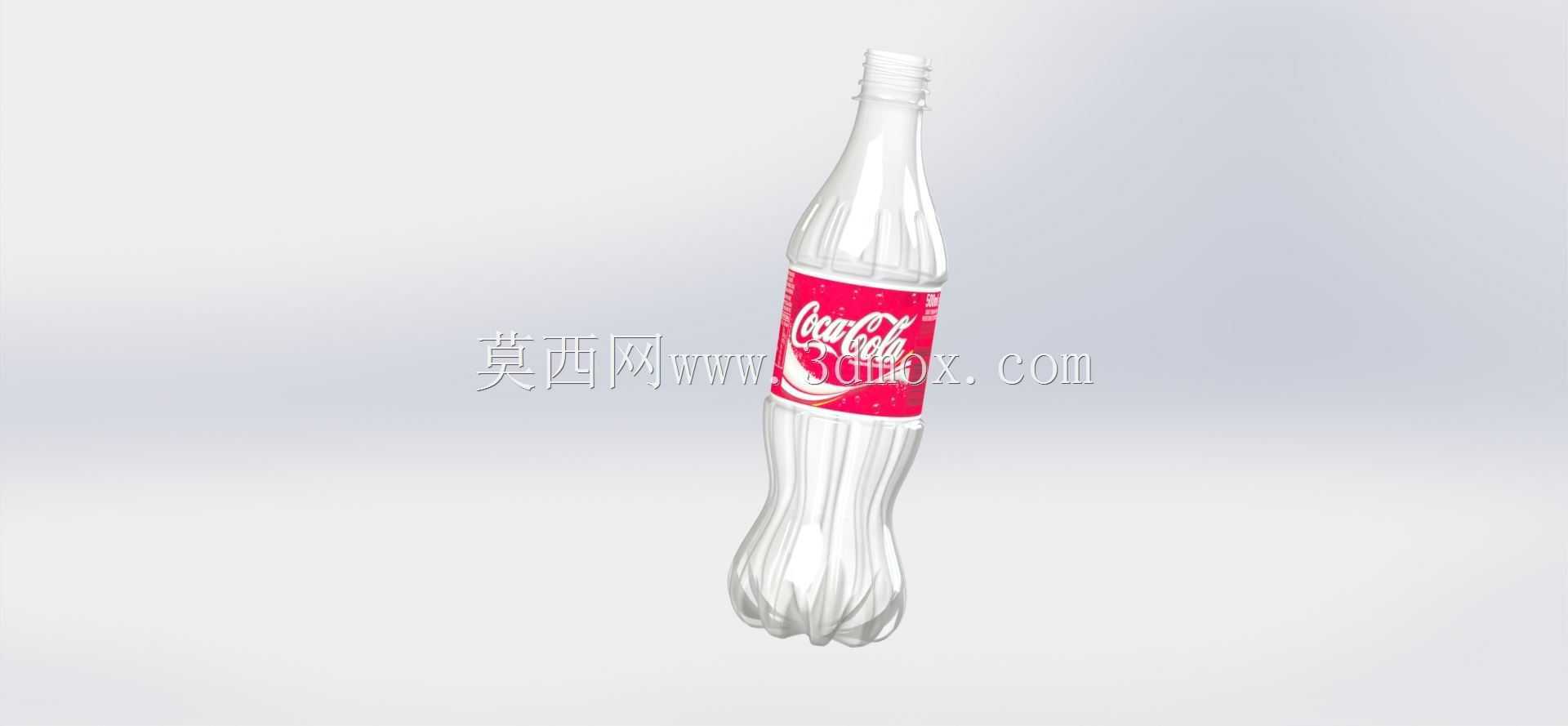

　　做封盖头的扭矩调试、封盖密封性验证时，不需要额外调整瓶口数模的尺寸参数。瓶身的标签区域做了平整的曲面预留，标签区域的上下边界做了细微的凸起限位棱，能够在贴标过程中为标签提供轴向定位参考，保证标签贴附后上下边距一致，不会出现高低错位的问题，同时标签区域的曲面曲率经过优化，保证卷式标签在贴附过程中能够完全贴合瓶身，不会出现气泡、翘边问题。从安装边界与适配尺寸来看，瓶身最大外径适配常规饮料输送线的100mm宽度栏板间隙，瓶身总高度匹配常规灌装机的进瓶高度范围，底部花瓣结构的外接圆直径与星轮盘的卡槽尺寸匹配，不需要额外修改输送线的现有工装参数即可直接导入生产线布局数模中做整体校验。在做码垛工位的模拟时，瓶身上下堆叠的接触位置也做了结构还原，

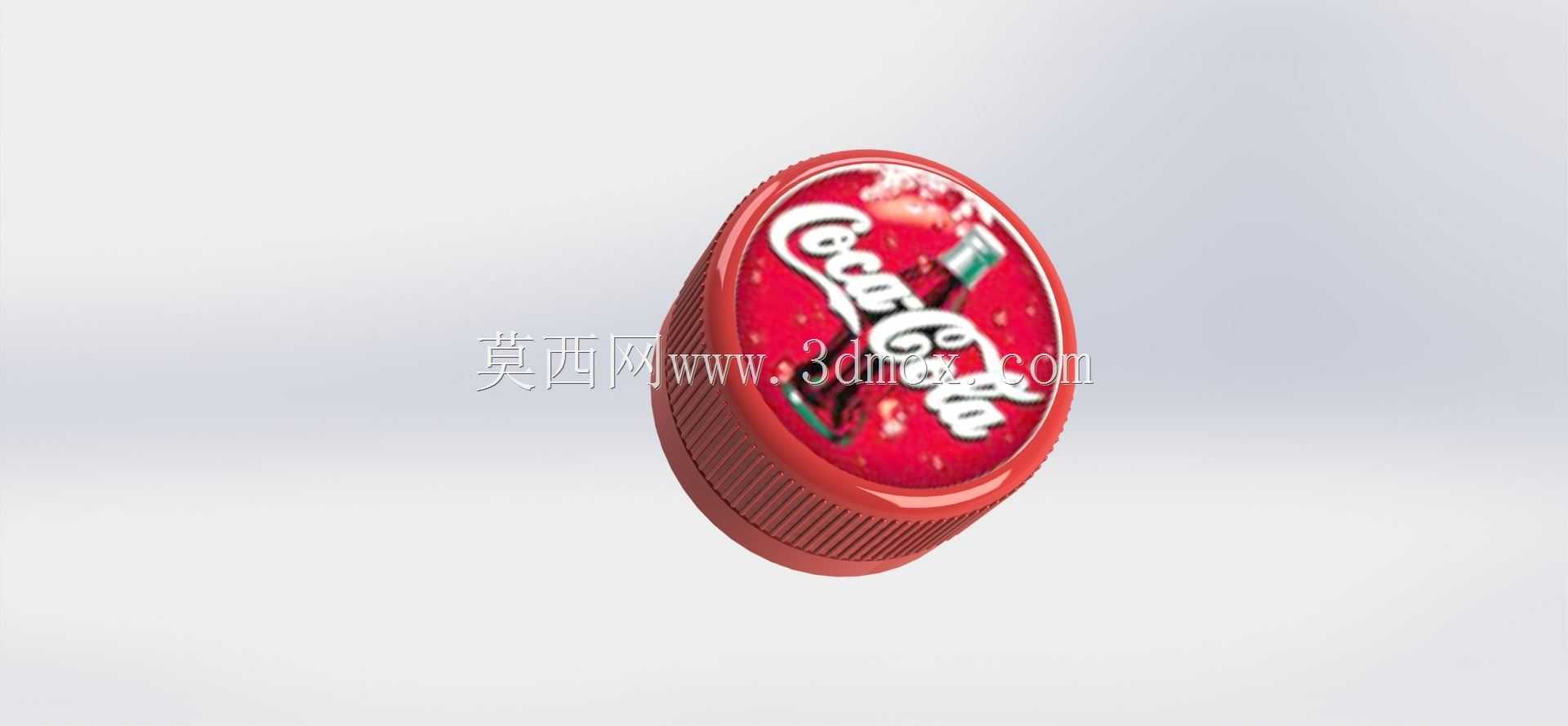

　　底部内凹结构与瓶盖顶部的凸起能够实现嵌合定位，提升码垛时的堆叠稳定性，减少整托运输过程中的倒垛风险。做跌落模拟分析时，瓶身各部位的壁厚分布也参照实物做了差异化设置，瓶底、瓶肩位置的壁厚略高于瓶身中段，能够承受跌落时的冲击载荷，瓶身中段的壁厚在保证刚度的前提下控制材料用量，符合轻量化包装的设计趋势。
