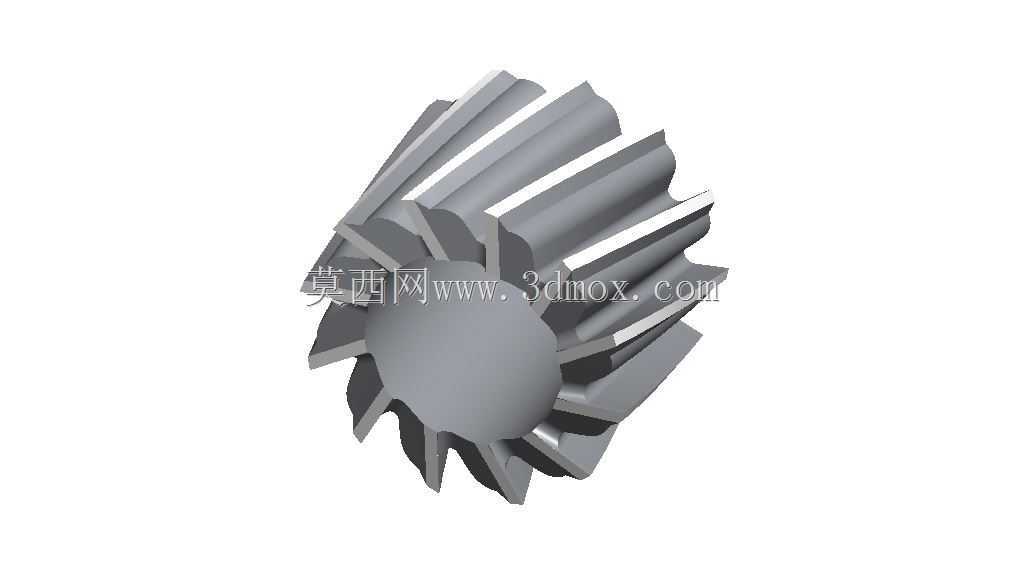

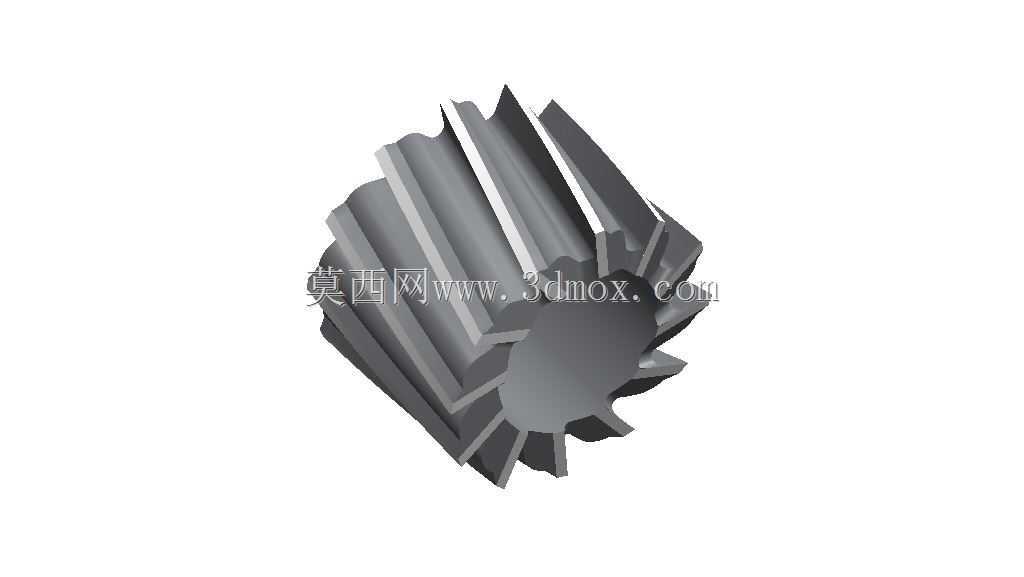

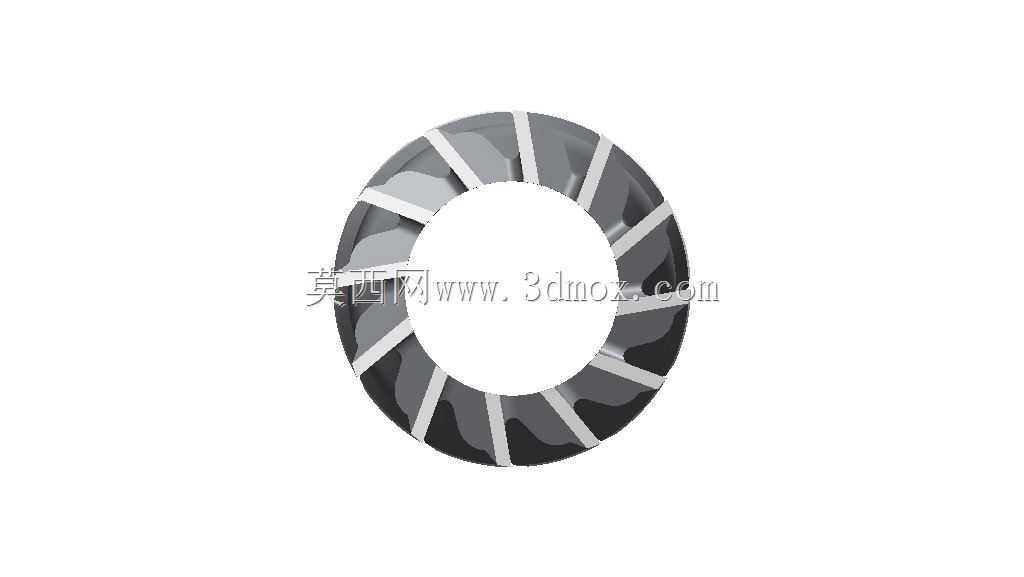

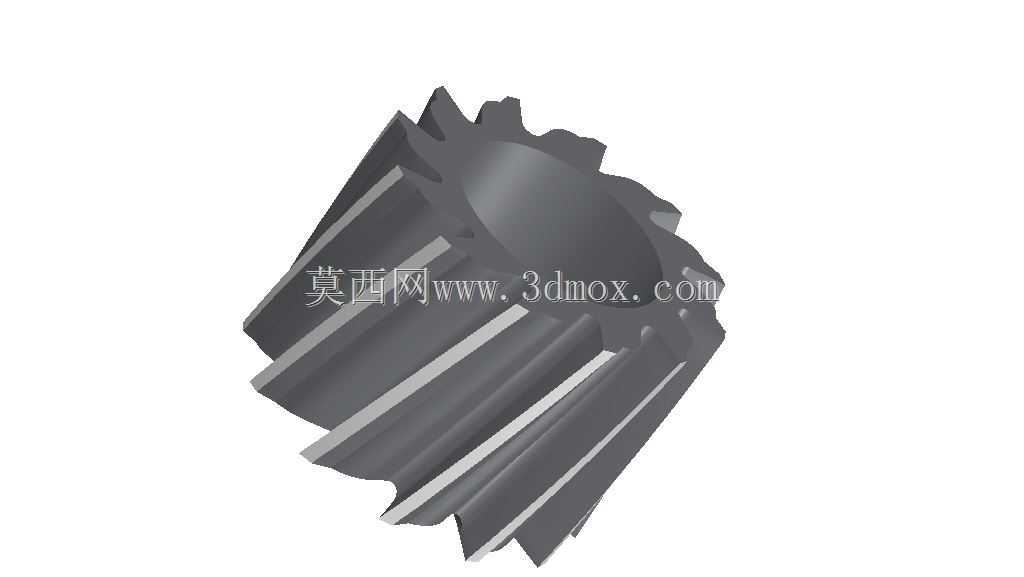

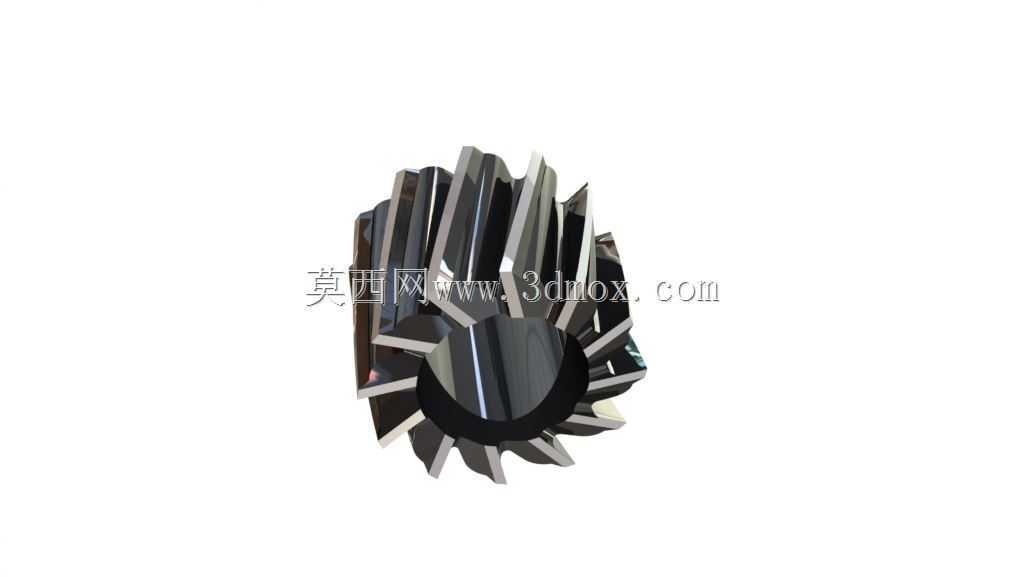

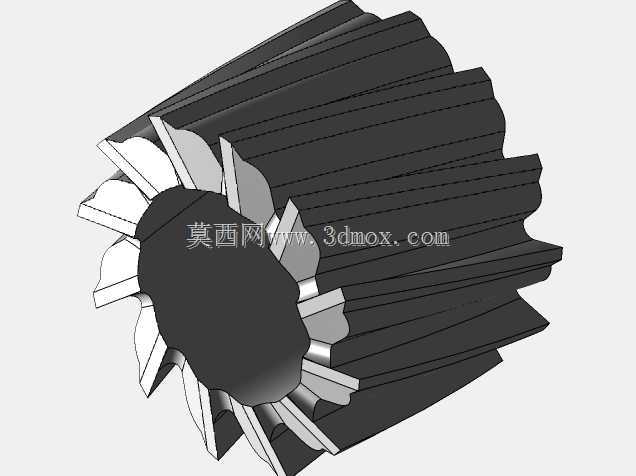

错齿结构硬质合金铣削刀具三维结构

　　这款错齿排布的铣削刀具，主要适配立式铣床、龙门加工中心的端面铣削、槽口开粗以及台阶面加工场景，在模具钢粗加工、焊接结构件飞边去除、铸件表面氧化皮铣削工序中应用广泛。不同于普通直齿铣刀的连续切削冲击，该刀具采用周向错齿的排布设计，每一圈切削刃沿轴向错开一定角度，切削过程中不同齿位的刃口依次切入工件，能有效分散切削抗力，避免多刃同时切入带来的机床主轴负载骤增问题，在普通刚性的机床上也能实现较大切深的进给加工，减少闷刀、崩刃的概率。从结构设计来看，刀具的中心定位孔采用基准孔公差设计，与刀柄的配合间隙控制在H7级精度范围内，安装时可通过端面键槽传递扭矩，避免高速旋转时刀具与刀柄出现相对滑动；切削刃的后角设计兼顾了刃口强度与排屑空间，

　　刃带宽度控制在0.1-0.2mm区间，既保证刃口不会因为过于锋利而在断续切削时崩损，也能减少刃带与已加工表面的摩擦，降低加工表面的粗糙度值。齿槽的螺旋角度经过反复校核，切屑可沿着齿槽的螺旋曲面顺畅排出，不会在槽内堆积刮伤已加工面，针对钢件加工的场景，齿槽的容屑空间预留了足够的切屑容纳余量，即使是大进给量的粗加工，也不会出现切屑卡滞的问题。安装边界方面，刀具的端面跳动公差控制在0.02mm以内，径向跳动不超过0.015mm，安装时需要保证刀柄的定位端面与刀具端面完全贴合，锁紧螺母的扭矩要控制在合理区间，避免扭矩过大导致刀体变形，或是扭矩不足带来的加工窜动。实际加工过程中，该刀具可根据加工材料调整切削参数，针对普通碳素结构钢，

　　线速度可控制在120-180m/min，每齿进给量0.1-0.15mm，针对铸铁类材料可适当提高线速度，降低每齿进给量，能获得更稳定的刀具寿命。不同于焊接式铣刀一旦单齿损坏整刀报废的缺陷，这种整体错齿结构的刀体刚性更强，刃口磨损后可通过工具磨床重新修磨刃口，重复修磨次数可达5-8次，能有效降低生产现场的刀具耗材成本。在设备改造的场景中，这类铣刀还可通过加装变径套适配不同规格的刀柄，不需要更换整套主轴附件即可完成不同规格铣削工序的切换，适配中小批量加工车间的柔性生产需求。设计过程中需要重点校核刀体的动平衡性能，尤其是在转速超过3000r/min的加工场景下，错齿结构的重量分布要均匀，避免高速旋转时产生离心振动，影响加工精度与主轴轴承寿命。齿根部位采用圆弧过渡设计，避免应力集中导致的刀体断裂，在承受大切削抗力的粗加工场景下，圆弧过渡的结构能有效分散齿根处的应力，提升刀具的整体抗冲击性能。
