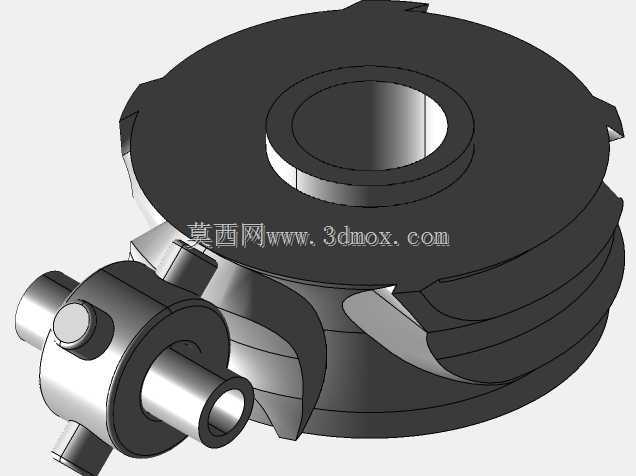

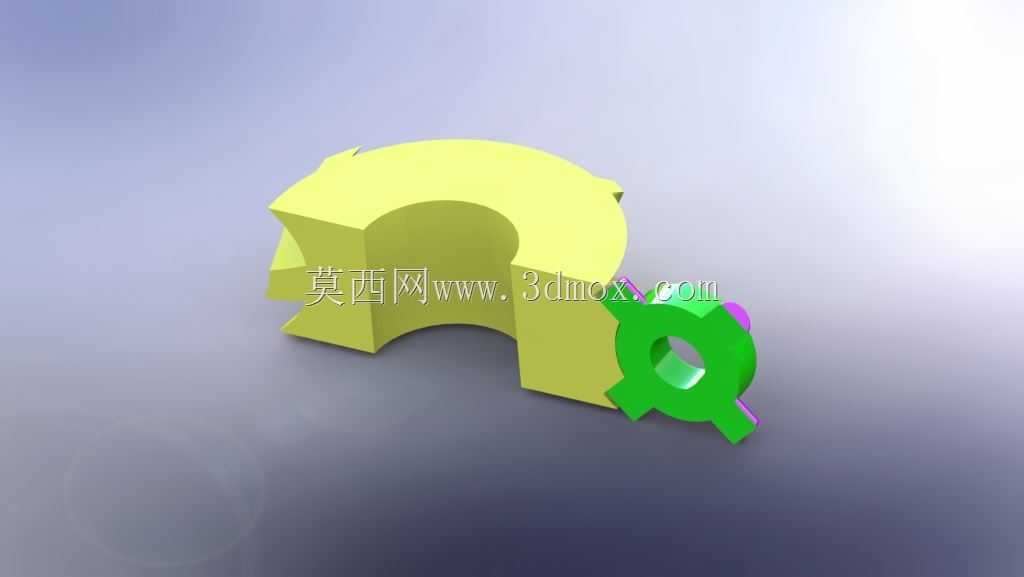

在加工中心的自动换刀系统里,凸轮是决定换刀动作时序、定位精度与运行稳定性的核心传动部件,这套ATC用凸轮结构,正是针对盘式刀库与主轴间的刀具交换动作开发的专用传动构件。从实际应用场景来看,这类凸轮主要搭载于立式加工中心、钻攻中心的凸轮式ATC换刀机械手驱动端,替代传统的气缸加连杆的换刀结构,能在0.6到1.2秒的换刀周期内,精准完成机械手的旋转换位、拔刀、插刀、复位整套连贯动作,相比气动换刀结构,机械凸轮驱动的换刀过程不存在气源压力波动带来的动作迟滞或定位偏差,在高速批量加工场景下,能将换刀故障率降低七成以上,尤其适合3C零部件、小型精密模具这类需要频繁换刀的加工工况。

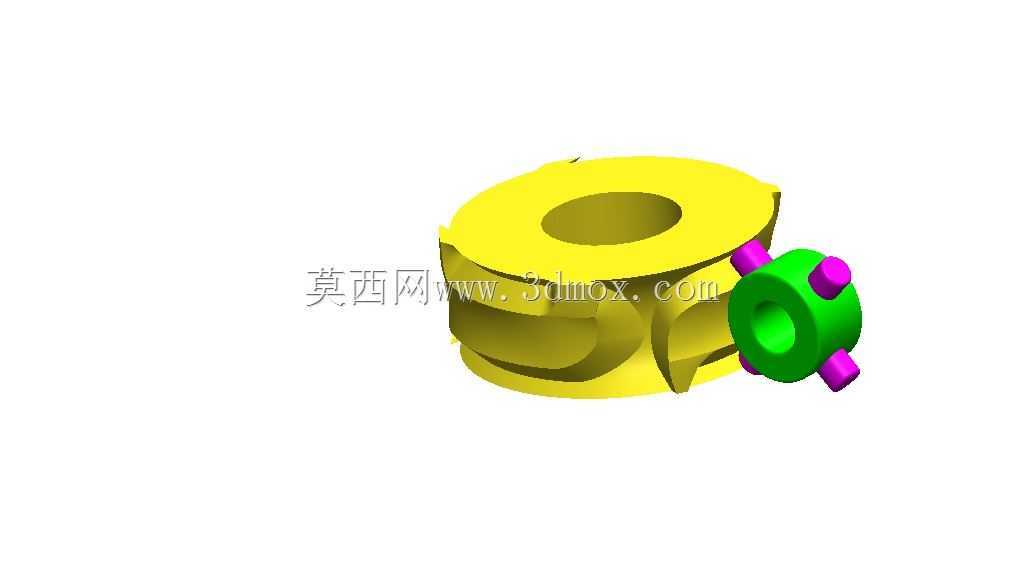

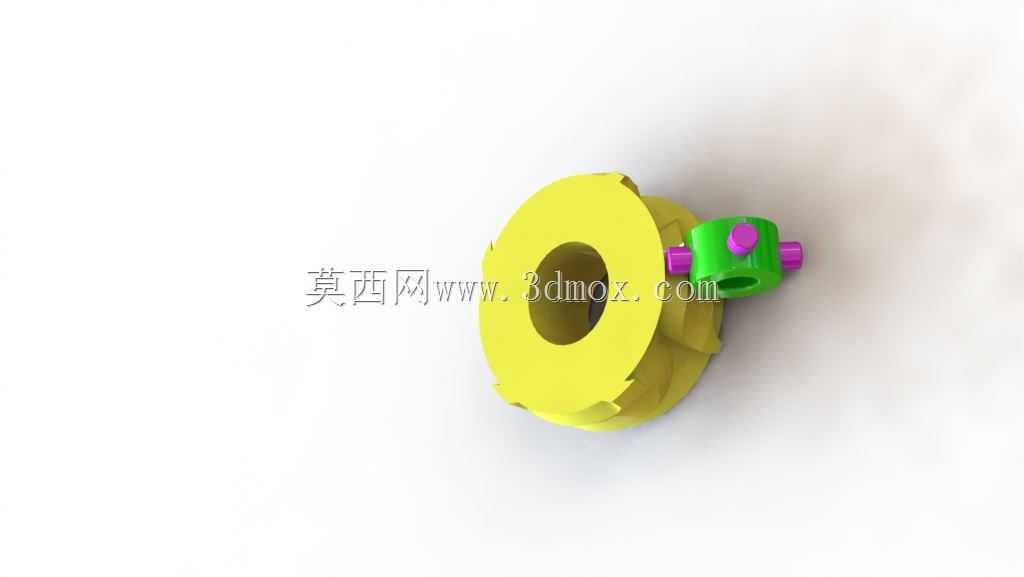

从功能特性上看,该凸轮采用共轭廓线设计,主凸轮工作面控制机械手的升降拔刀行程,配套的侧装联动结构则负责驱动机械手的180度旋转换刀动作,两个动作的时序完全通过凸轮型线的轨迹约束实现,不需要额外设置位置传感器做动作互锁,只要输入轴保持恒定转速,整套换刀动作就能按预设轨迹精准复现。凸轮主体的廓面经过升程、回程段的平滑过渡处理,在动作切换的拐点位置没有刚性冲击,能有效降低换刀过程中的振动与噪音,长期运行下也不会出现廓面疲劳点蚀的问题。和普通盘形凸轮不同,这套凸轮的中心轮毂做了加厚处理,能承受换刀过程中机械手拔刀、插刀时的轴向冲击载荷,轮毂内孔预留了标准键槽安装位,可直接与驱动轴通过平键连接,不需要额外定制连接法兰。
从设计思路层面拆解,这套凸轮的型线设计完全匹配ATC换刀的动作时序要求:在驱动轴转动的前120度转角区间,凸轮驱动机械手完成下降拔刀动作,让刀具从主轴锥孔和刀库刀位中完全脱出;接下来的60度转角区间,联动结构驱动机械手完成180度旋转,实现主轴待换刀具与刀库待用刀具的位置交换;随后的120度转角区间,凸轮驱动机械手上升,将两把刀具分别插入主轴锥孔和刀库刀位;最后的60度转角区间,整套机构复位到初始等待位置,等待下一次换刀指令触发。整个型线的升程曲线采用修正等速运动规律,在动作起始和终止位置做了余弦过渡修正,既保证了换刀动作的快速性,又避免了刚性冲击带来的刀具定位偏差,能保证主轴端刀具的重复定位精度稳定在0.002mm以内,满足精密加工的装刀精度要求。

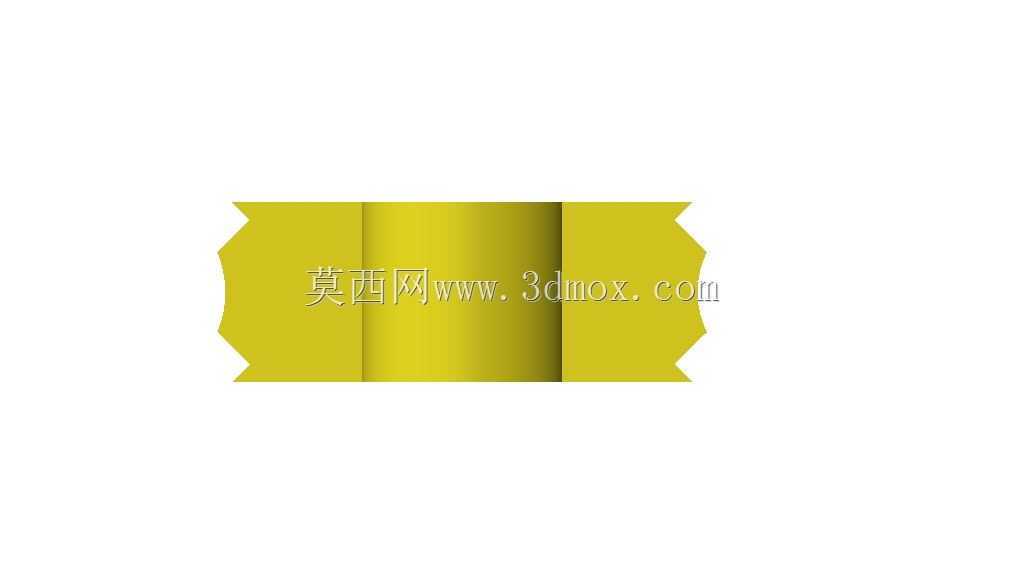

关于外形尺寸与安装边界,这套凸轮的主体盘径适配主流400mm直径盘式刀库的安装空间,中心安装孔的轴径匹配常规ATC驱动箱的输出轴尺寸,凸轮的轴向安装厚度控制在驱动箱的腔体宽度范围内,安装时不需要对原有换刀机构的腔体做额外加工。侧装的联动拨块位置做了可调设计,安装调试时可以根据实际机械手的安装角度微调拨块的周向位置,补偿加工与装配带来的累积误差,降低现场调试的难度。凸轮的工作面预留了足够的润滑脂存储间隙,日常维护时只需要定期在廓面涂抹高温润滑脂,就能保证长期运行的磨损量控制在允许范围内,不需要频繁拆解更换部件。在实际选型适配时,只需要确认驱动轴的轴径、换刀行程与旋转换位的角度要求,就能直接替换同规格的传统换刀传动结构,不需要对整套ATC机构做大规模改造,适配性较强。
