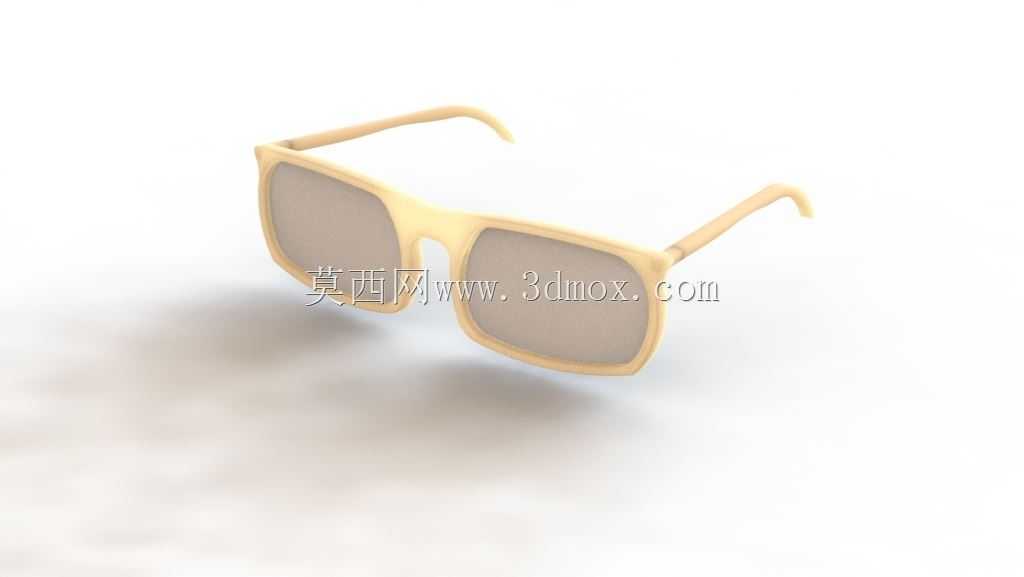

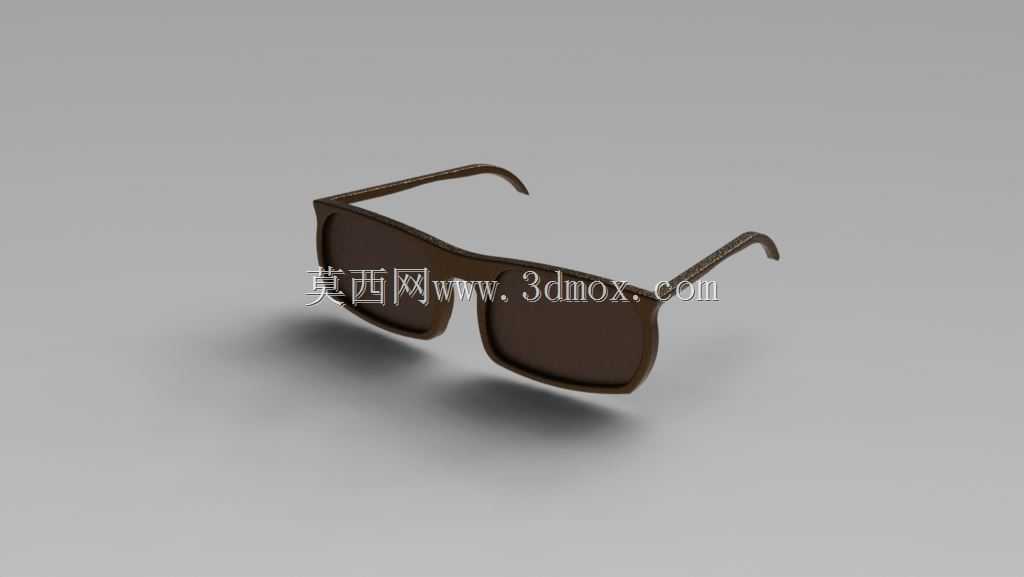

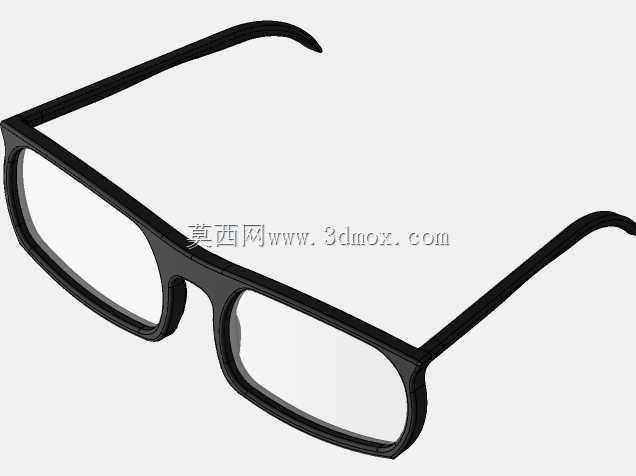

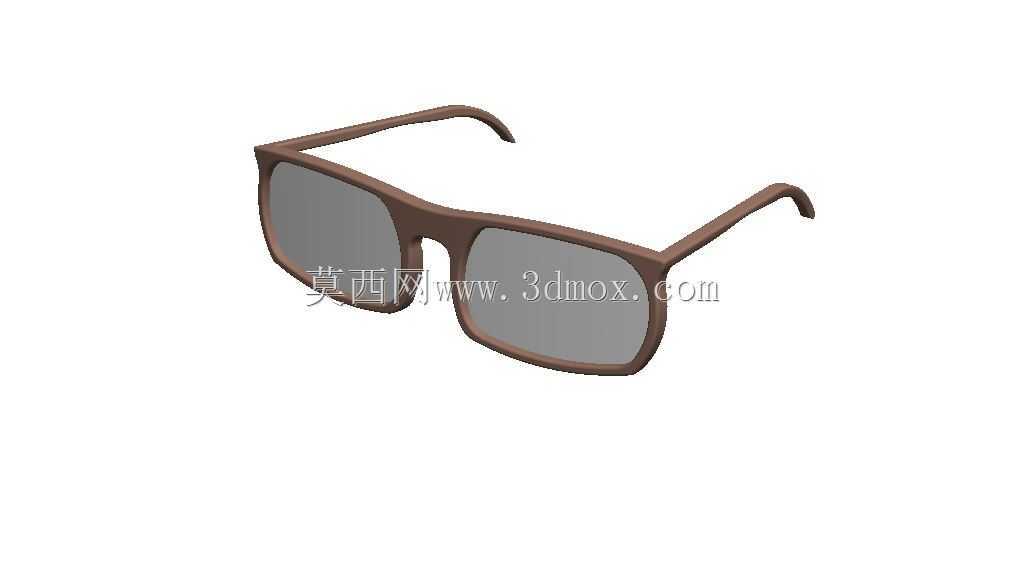

米黄色板材框太阳镜结构三维数模

　　这款板材框太阳镜的三维结构设计，首先要匹配日常佩戴的人体工学边界，整体镜框外轮廓宽度控制在140mm区间，单镜片高度42mm、宽度52mm，鼻梁架衔接处宽度18mm，镜腿完全展开后总长度145mm，镜腿弯折处距离镜框端面的垂直距离为85mm，刚好适配多数成年人的头围佩戴尺寸，不会出现镜腿夹太阳穴或者佩戴滑落的问题。从实际使用场景来看，这类板材框太阳镜主要用于日常户外出行的强光遮挡，镜片采用平面嵌入的装配结构，镜框内侧预留1.2mm深度的镜片卡槽，卡槽边缘做0.3mm的倒角处理，既可以保证镜片装配后不会出现晃动异响，也能避免装配时镜片边缘被硬棱角硌裂。镜框的板材厚度在镜框正面边缘控制在3.5mm，向镜腿衔接处逐步过渡到2.8mm，

　　既保证了正面的视觉厚重感，也不会让整体重量过高，整副眼镜装配完成后的总重量控制在28g以内，长时间佩戴不会对鼻梁造成明显的压迫感。镜腿和镜框的衔接采用隐藏式铰链结构，铰链转轴直径2mm，转轴孔位在镜框桩头位置做了加厚处理，桩头处厚度达到4.2mm，能够承受日常摘戴时的反复弯折扭矩，按照日常使用频次计算，该铰链结构可以满足超过1万次的开合动作不出现松垮。镜腿的弧度设计参考了人耳后侧的轮廓曲线，从桩头位置向后延伸35mm后开始做向下15度的弯折，弯折段的截面从靠近桩头处的3mm6mm矩形，逐步过渡到镜腿末端的2.2mm4.5mm的椭圆柱形态，贴合耳后皮肤的接触面做了R1.2mm的圆弧过渡，不会出现硌耳的问题。

　　鼻梁托位置和镜框采用一体化板材成型设计，托叶接触面做了内凹的弧面，弧度匹配多数人鼻梁的侧面轮廓，接触面积控制在120平方毫米，分散佩戴时的局部压力，不需要额外加装金属托叶支架，减少了零件数量也提升了整体结构的一致性。在建模过程中，所有的曲面衔接都做了G2连续处理，镜框外边缘的所有棱角都做了0.5mm的倒圆角，既符合板材切割加工后的实际工艺特征，也避免了尖锐棱角在佩戴过程中划伤皮肤。镜片的装配间隙预留0.1mm，装配时可以通过轻微的板材形变将镜片卡入卡槽，不需要额外使用胶水固定，后续镜片更换也可以直接通过撬动镜框边缘完成，不会对镜框结构造成不可逆的损伤。镜腿的内侧表面做了细微的防滑纹理设计，纹理深度0.1mm，间距1mm，

　　在出汗的情况下也能增加镜腿和皮肤之间的摩擦力，减少佩戴时的滑动位移。从生产适配的角度来看，这个三维模型的结构完全匹配常规板材眼镜的切割、铣削加工工艺，所有的内凹结构都预留了足够的刀具加工空间，最小的内R角不小于1mm，不需要特殊的定制刀具就可以完成加工，桩头位置的铰链安装孔位公差控制在±0.02mm，保证通用规格的眼镜铰链可以直接压装到位，不需要二次修配。整体结构没有复杂的异形曲面，加工时的材料利用率可以达到65%以上，镜框和镜腿的拆分结构也符合板材眼镜的常规组装流程，不需要开发特殊的组装工装就可以完成整副眼镜的装配。
