麻花钻切削刀具三维结构设计

项目分类:通用五金配件 发布时间:2021-11-27 ID:416862
  • 麻花钻切削刀具三维结构设计
  • 麻花钻切削刀具三维结构设计

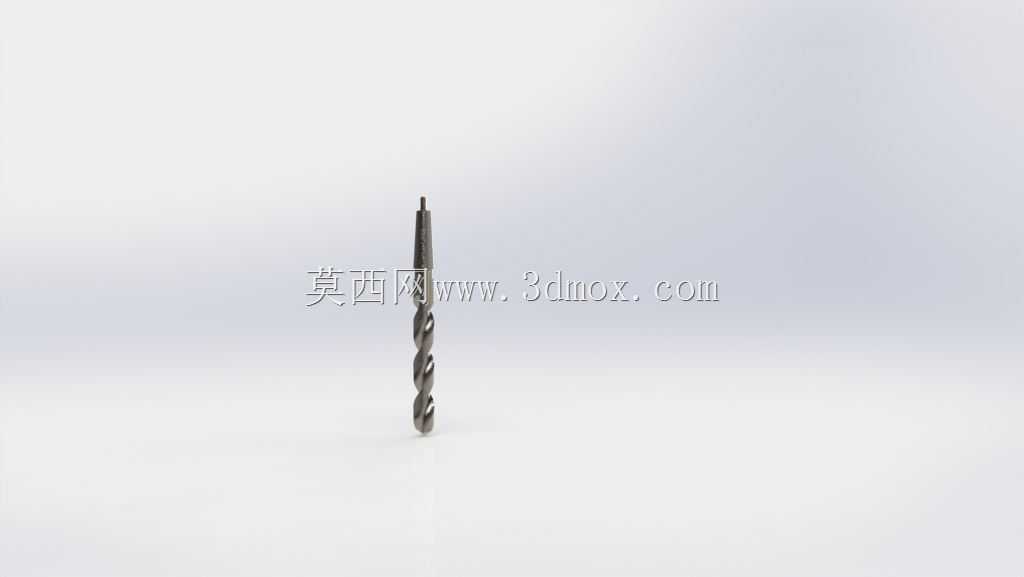

  在常规金属切削加工场景里,孔加工占所有机加工序的三成以上,而麻花钻是孔加工环节应用最广的通用刀具,不管是台式钻床、立式加工中心、摇臂钻床还是手持电钻,都能见到这类刀具的身影。这套三维结构完整还原了标准直柄麻花钻的所有几何特征,建模过程中没有做简化处理,从钻尖的切削刃、横刃、后刀面,到钻身的螺旋排屑槽、刃带,再到尾部的装夹直柄,所有结构都按照实际刀具的加工逻辑搭建。做这个模型的时候,最先确定的是钻芯厚度的变化规律,实际生产里的麻花钻钻芯不是等直径的,从钻尖向柄部方向会有微量的增量,这个锥度设计是为了提升钻身的整体刚性,避免深孔钻削的时候钻杆发生振颤甚至折断,很多新手建模的时候容易把钻芯做成等直径,

  做出来的模型和实际刀具的受力特性完全不符。螺旋槽的螺旋角是建模时反复调整的参数,针对普通钢材加工的通用麻花钻,螺旋角通常控制在30度左右,这个角度既能保证切屑顺着螺旋槽顺利排出,不会在孔内堵塞刮伤已加工孔壁,又能保证切削刃有足够的强度,不会因为螺旋角过大导致刃口强度不足,在钻削硬材料的时候出现崩刃。钻尖的顶角按照通用加工场景设为118度,这个角度是长期生产验证下来的平衡值,兼顾了切削时的轴向阻力和刃口的散热能力,横刃的修磨结构也做了还原,实际使用中标准麻花钻的横刃会产生很大的轴向抗力,很多操作工都会对横刃做修磨处理,模型里保留了横刃的原始结构,方便后续做修磨结构的改型设计。刃带部分的设计也完全贴合实际,两条对称的刃带沿着螺旋槽分布,

  一方面在钻削的时候起到导向作用,保证孔的直线度和圆度,另一方面可以减少钻身和孔壁的摩擦面积,降低钻削过程中的发热。直柄部分的直径公差按照h6的精度等级做了预留,实际装夹的时候,直柄会和钻夹头的内孔配合,这个公差等级既能保证装夹的时候不会打滑,又能方便刀具的快速更换。从安装边界来看,直柄部分的长度设计考虑了常规钻夹头的夹持深度,不会因为柄部过短导致夹持不稳,也不会因为柄部过长浪费刀具材料。在实际应用场景里,这类刀具可以完成碳钢、铸铁、有色金属等多种材料的钻孔加工,不同的加工参数只需要调整对应的切削角度,不需要改动整体的结构框架。建模的时候特意把排屑槽的抛光面和刃带的磨削面做了外观区分,方便后续做渲染或者工程图的时候,

  能清晰展示不同加工面的工艺要求。很多人做钻头模型的时候只做个螺旋拉伸的外形,忽略了切削部分的后角设计,这套模型里主切削刃的后角按照8到14度的范围做了渐变处理,越靠近钻芯位置后角越大,这是因为钻削的时候不同直径位置的切削速度不一样,靠近中心的位置切削速度低,需要更大的后角来减少后刀面和工件的摩擦,靠近外圆的位置切削速度高,适当减小后角可以提升刃口的散热能力,延长刀具寿命。横刃的前角是负角度,这个结构特征也完整还原了,负前角的横刃虽然会增加轴向抗力,但能保证钻尖在刚接触工件的时候有足够的强度,不会因为接触冲击导致钻尖崩损。整个模型的结构没有做任何理想化的简化,所有的倒角、过渡圆弧都按照实际刀具的加工工艺设置,比如螺旋槽和刃带之间的过渡圆角,是铣制螺旋槽的时候自然形成的,这个圆角可以减少切削时的应力集中,避免刀具在受力的时候从槽根位置断裂。在做装配验证的时候,这个模型可以直接导入到钻床、加工中心的主轴装配模型里,模拟刀具装夹后的伸出长度,检查加工时是否会和工件、夹具发生干涉,也可以用来做钻削过程的运动仿真,分析不同进给量、转速下的排屑路径,优化切削参数。对于刀具设计的从业者来说,这个模型可以作为基础模板,通过调整螺旋角、顶角、钻芯厚度、槽宽比例等参数,快速衍生出针对不锈钢、铝合金、淬火钢等不同材料的专用钻头结构,不需要从零开始搭建基础特征,能大幅提升设计效率。
