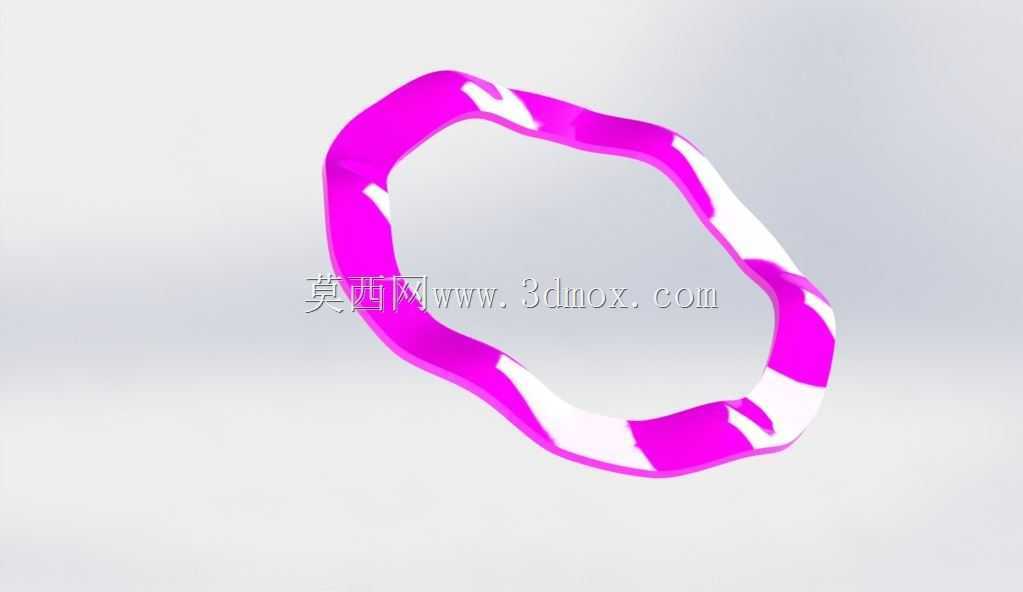

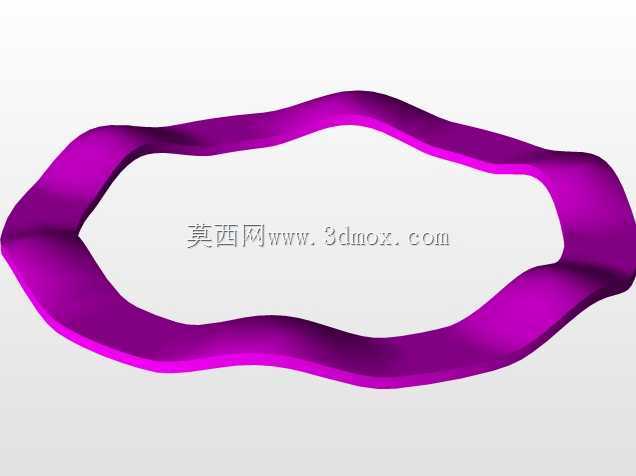

紫白双色波形结构弹性垫圈三维设计

　　在各类机电设备的螺纹连接副中，防松与载荷均匀分布是结构设计阶段必须考量的核心问题，普通平垫圈仅能起到增大接触面积的作用，无法应对交变载荷下的螺纹松动风险，而波形弹簧垫圈凭借自身的弹性变形特性，刚好填补了这一应用场景的空白。这类垫圈常被用在电机端盖固定、低压电器接线端子紧固、汽车内饰件连接、小型泵阀壳体拼接等位置，这些场景的共同特点是连接预紧力不需要太大，但设备运行过程中会持续存在小幅振动，普通刚性垫圈无法吸收振动带来的螺纹间隙变化，时间一长就容易出现螺丝回退、连接松动的问题，严重时甚至会导致部件移位、功能失效。

　　从结构设计逻辑来看，这款波形垫圈采用了闭合环形的波浪形轮廓，整体沿圆周方向均匀分布三个波峰与三个波谷，波峰与波谷之间通过平滑的曲面过渡，没有尖锐的棱角，这种设计首先保证了垫圈受压时的变形均匀性，不会出现局部应力集中导致的永久变形。垫圈的截面为等厚度的矩形结构，在自由状态下，波峰到波谷的轴向高度差决定了它的弹性补偿行程，这个行程需要匹配对应规格螺纹连接的预紧变形量，既不能过大导致预紧时垫圈被完全压平失去弹性，也不能过小导致补偿量不足，无法抵消振动带来的间隙。

　　在实际安装适配层面，这类波形垫圈的内孔尺寸需要比配套螺栓的公称直径大0.2到0.5毫米，保证螺栓能够顺利穿过，不会出现卡滞；外圆尺寸则需要小于被连接件的接触面边界，避免安装后垫圈边缘突出到接触面之外，影响连接的贴合度。安装时垫圈的波峰与波谷分别贴合两个被连接件的表面，当螺栓拧紧到规定扭矩时，垫圈被轴向压缩，波峰与波谷产生的弹性反力会持续作用在螺纹连接副上，让螺纹牙之间始终保持足够的轴向压紧力，阻止螺纹副之间的相对转动，从而实现防松效果。和传统的开口弹簧垫圈相比，这种波形结构的垫圈不会在被连接件表面划出明显的压痕，对连接面的防护效果更好，同时它的弹力释放更加平缓，在频繁承受交变载荷的场景下，疲劳寿命比开口垫圈更长，不会出现开口处断裂失效的问题。

　　建模过程中需要重点控制波形曲面的连续性，沿圆周方向的波形升程需要完全对称，否则受压时会出现偏载，导致垫圈一侧被压死另一侧仍有间隙，直接影响防松性能。建模时首先绘制环形的基础草图，确定内孔与外圆的尺寸边界，之后通过沿圆周方向阵列波形引导线，再使用扫掠或者曲面放样的方式生成连续的波浪形实体，最后对上下表面的边缘做微小的倒角处理，去除加工毛刺的同时避免安装时刮伤被连接件的表面。需要注意的是，这类垫圈的厚度公差、波形高度公差都有严格的行业标准约束，建模时需要预留出对应的公差带，保证生产出来的成品能够满足实际装配的互换性要求，不需要针对每个连接位置单独修配。

　　在不同的应用场景下，对垫圈的弹力要求也存在差异，比如用于精密电子设备内部的连接，需要垫圈的弹力更小，避免压裂塑料材质的被连接件；而用于通用机械的壳体连接，则需要适当提升垫圈的刚度，保证足够的防松弹力。设计时可以通过调整波形的数量、垫圈的材料厚度、波高的尺寸来匹配不同的弹力需求，不需要改变垫圈的内孔外圆安装尺寸，就能适配同规格螺栓在不同场景下的使用要求，这种灵活的适配性也是波形垫圈在小载荷螺纹连接场景中被广泛应用的重要原因。
