机床用多片式电磁离合耦合结构

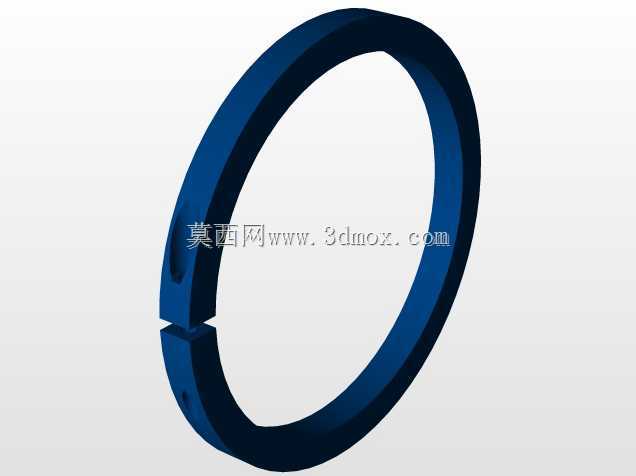

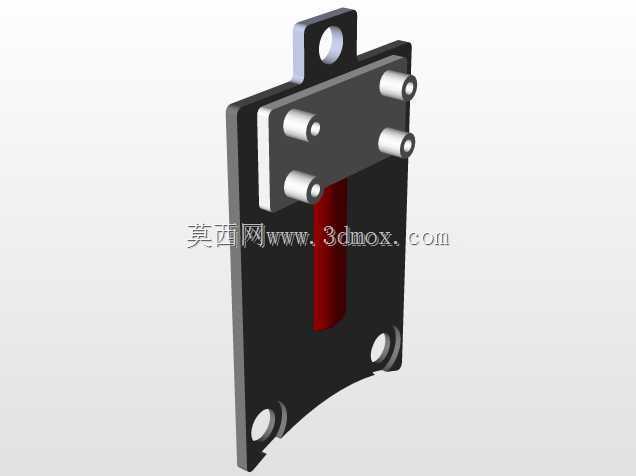

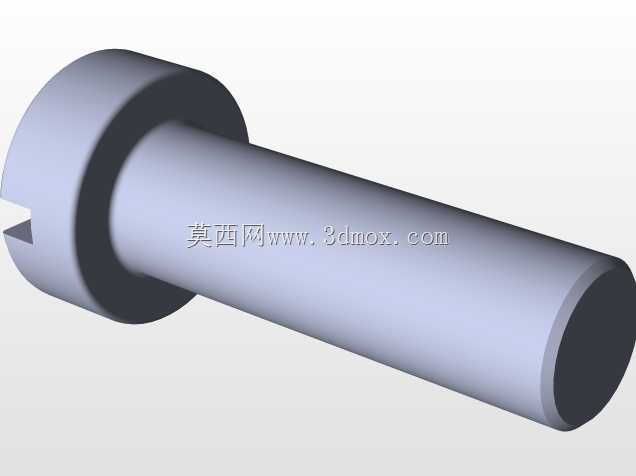

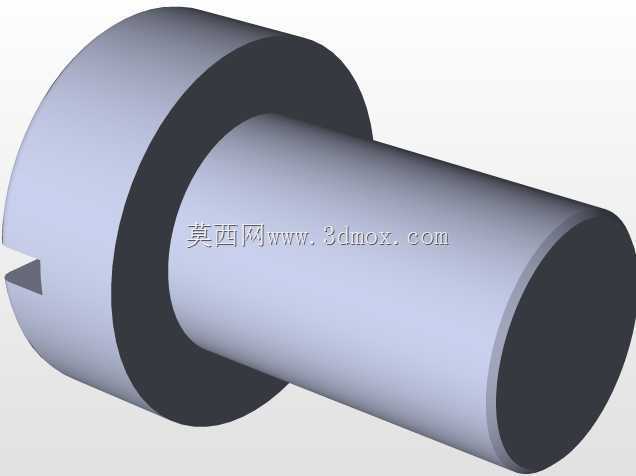

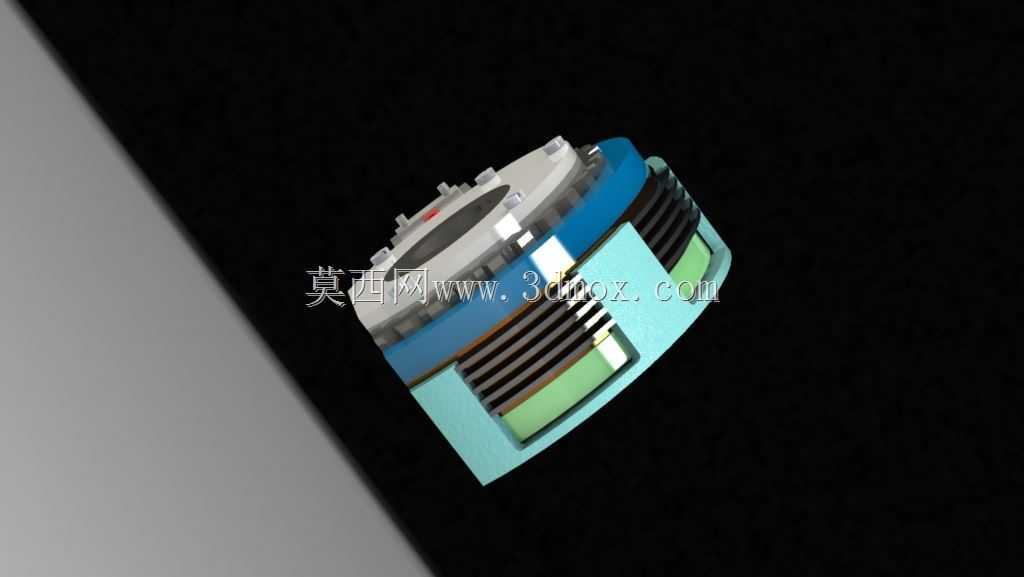

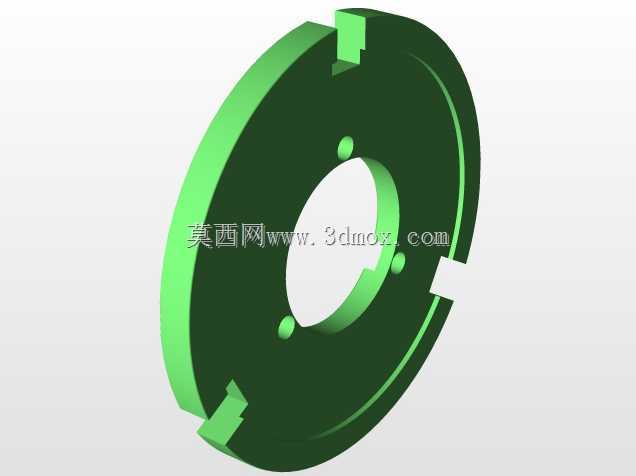

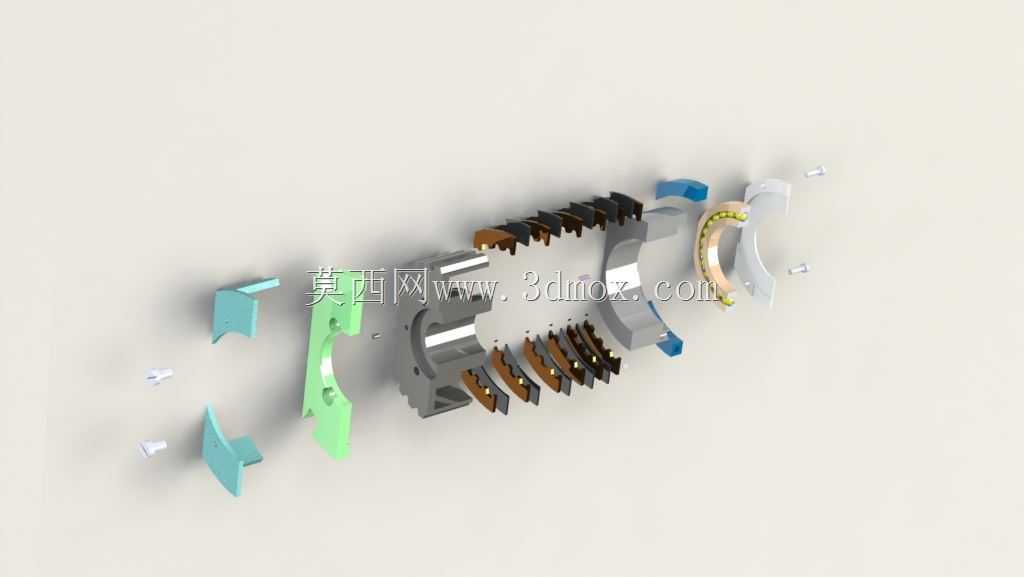

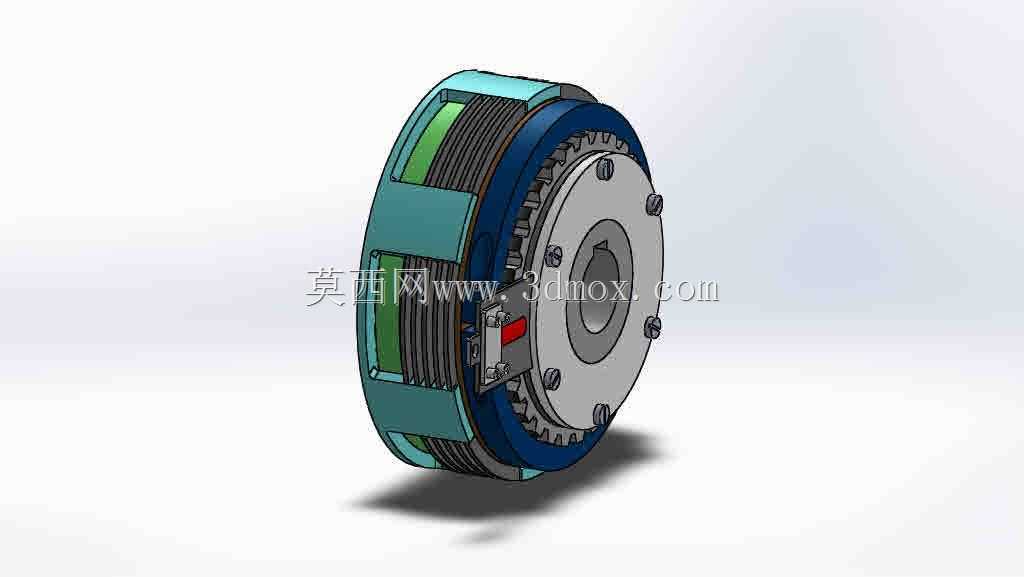

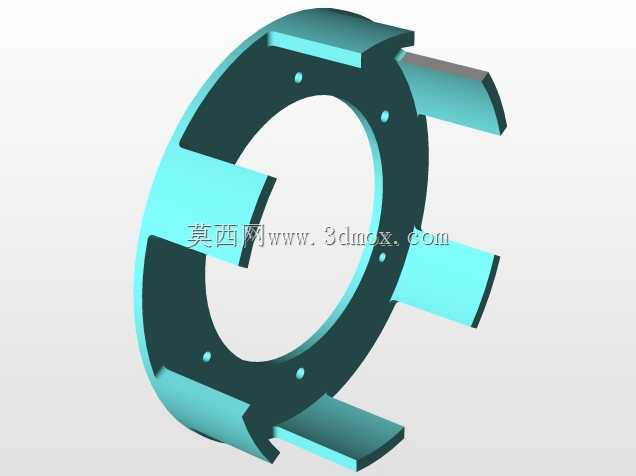

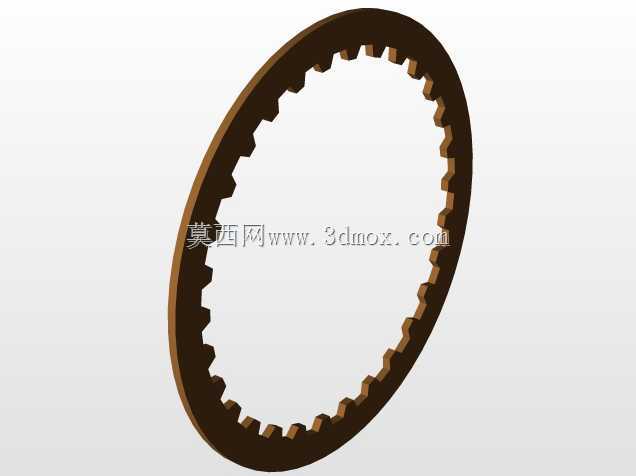

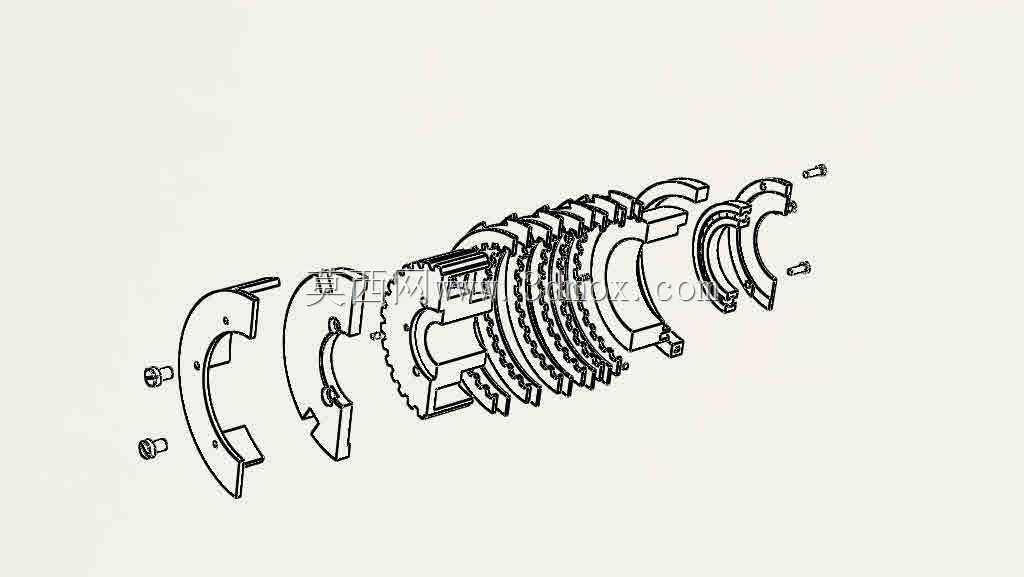

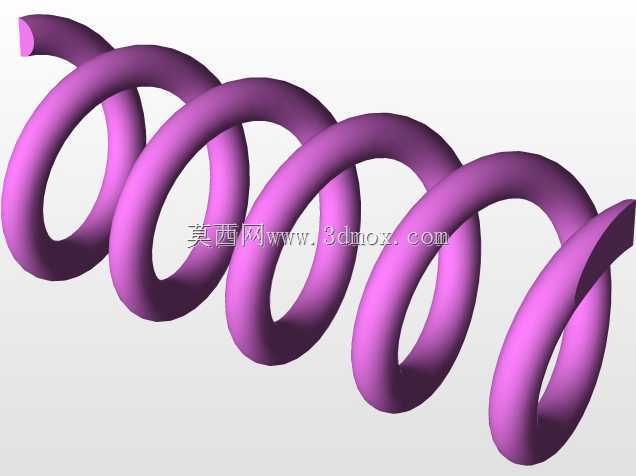

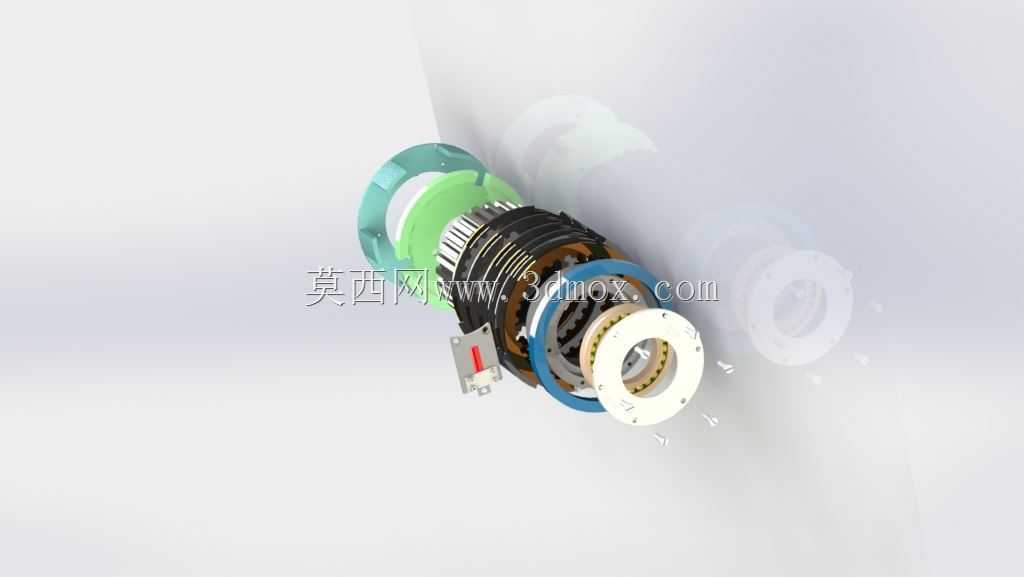

　　这套电磁耦合结构主要适配普通卧式车床、立式铣床等常规金属切削机床的主轴传动链，也可用于数控改造类机床的进给轴动力切换环节，在机床需要频繁启停、正反转切换、负载级差调整的工况下，能替代传统刚性联轴器的硬连接缺陷，避免电机直接带载启停带来的电流冲击与机械件硬磨损。从结构拆解状态能看到，整套耦合件采用轴向叠装布局，核心的摩擦副组由多片铜基摩擦片与钢质从动片交替排列，摩擦片内圈带花键槽与主动轴套配合，从动片外圈带凸耳嵌入从动端壳体的卡槽内，通电状态下电磁线圈产生轴向磁吸力，推动衔铁组件压紧摩擦副组，依靠片间摩擦力传递扭矩，断电状态下复位弹簧快速推开衔铁，主从动端完全脱开，无拖滞摩擦。设计阶段优先考虑了机床安装空间的边界限制，

　　整体轴向安装长度控制在120mm以内，最大外径不超过180mm，两端轴孔采用标准锥孔加平键的连接形式，可直接适配国内大部分C6140、X5032等通用机床的主轴输出端尺寸，不需要额外加工转接法兰，安装时仅需保证两端轴的同轴度误差在0.05mm以内，轴向预留3-5mm的窜动间隙即可，不需要复杂的调试工序。从功能特性上看，这套耦合结构的额定传递扭矩可达160N·m，最高适配转速3000r/min，完全覆盖常规金属切削机床的主轴转速与扭矩需求，摩擦片采用耐磨铜基粉末冶金材质，正常工况下的摩擦损耗寿命可达12000小时以上，线圈部分采用环氧树脂灌封处理，能抵御机床加工环境下的切削液飞溅、金属粉尘侵入，避免线圈短路失效。

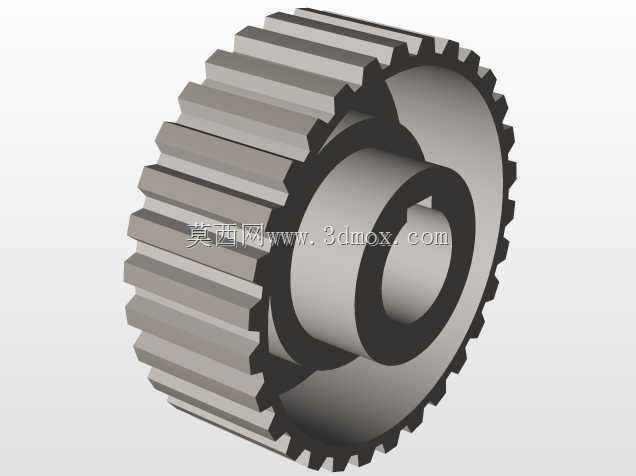

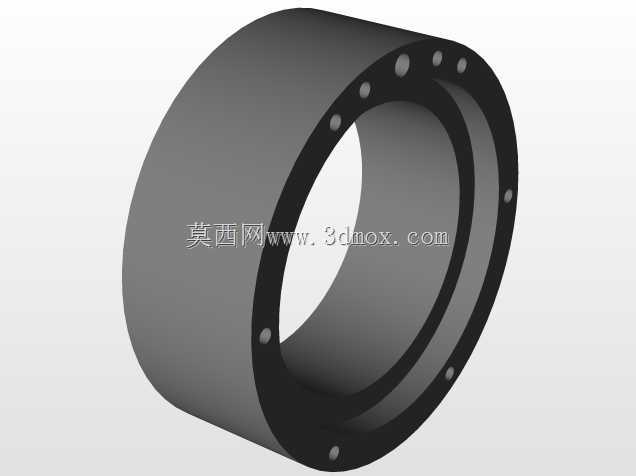

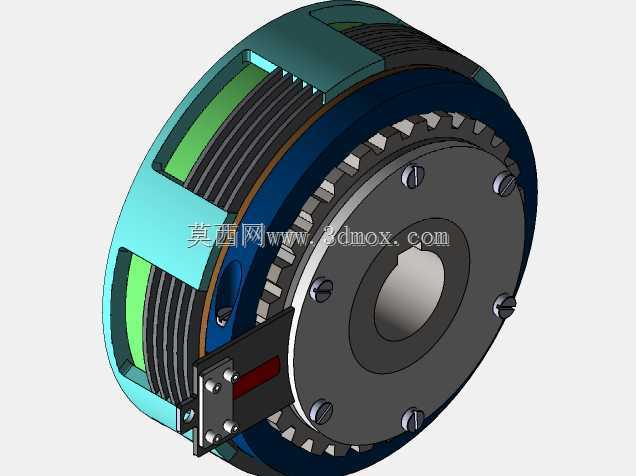

　　结构设计上做了散热优化，从动端壳体外圈开有轴向通风槽，高速运转时能带动空气形成轴向流道，带走摩擦片结合时产生的热量，避免长时间半联动状态下摩擦片过热烧蚀，衔铁部分采用非导磁隔套做磁路隔离，减少磁漏损失，保证线圈通电后90%以上的磁通量都作用在衔铁吸合面上，降低线圈的额定工作功率，减少长时间通电的发热量。实际应用中，这套耦合结构除了用于主轴的启停控制，还可用于机床进给系统的快速移动与工作进给的动力切换，相比传统的机械拨叉换挡结构，电磁耦合的响应时间仅需0.2秒，不需要人工操作拨叉，可配合机床的数控系统实现自动控制，换挡过程无机械冲击，能有效保护传动链上的齿轮、轴承等精密部件，降低设备的日常维护频率。

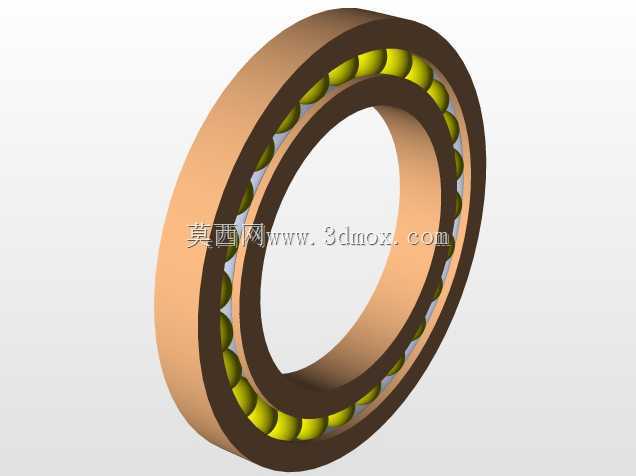

　　建模过程中对每个叠装的摩擦片都做了细节还原，包括片间的间隙预留、复位弹簧的安装槽位、线圈的绕线空间、轴承的配合位都严格按照实际加工尺寸绘制，所有配合面的公差都按照IT7级精度标注，安装孔位、花键参数都符合通用机械零部件的国标要求，可直接用于工程出图、装配干涉校验、工况模拟仿真等环节，不需要额外调整尺寸参数。
