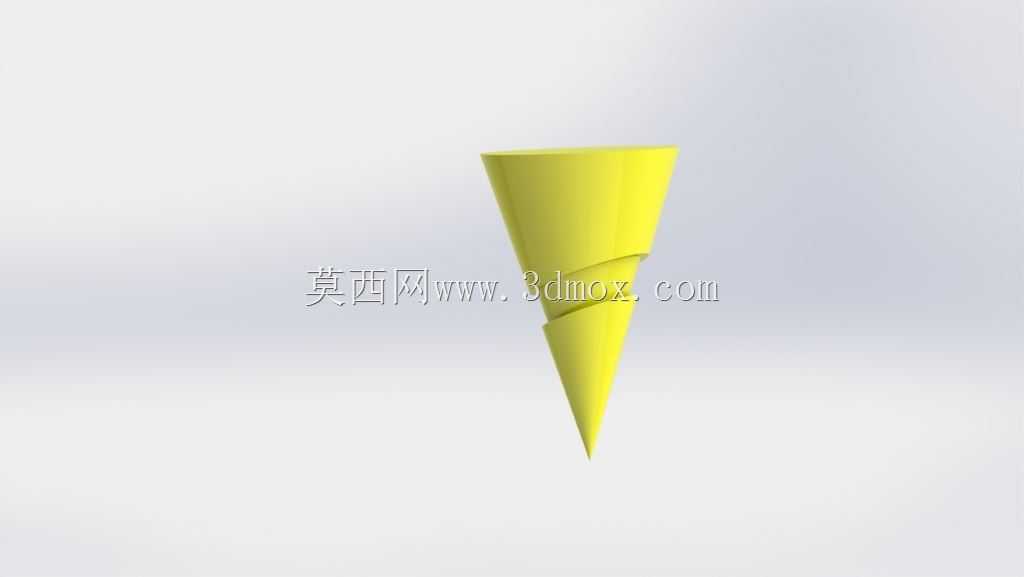

锥形螺旋导向定位机械构件设计

　　在自动化装配、物料输送以及精密定位的工程场景中，这类带连续螺旋槽的锥形构件常作为核心导向定位部件使用，区别于普通光面锥销，其螺旋结构能够在锥面楔紧的过程中提供额外的旋合导向行程，避免直推压入时出现的卡滞、接触面压伤问题，尤其适配薄壁件、脆性材质工件的定位装夹工况，可有效分散接触应力，减少装夹变形量。从结构功能逻辑来看，该构件的锥度设计经过受力校核，大端作为受力承载端，小端作为初始导入端，锥面的连续螺旋槽并非用于流体输送，而是通过螺旋升角的匹配，让构件在压入定位孔的过程中产生微量的自转动作，自动修正与孔位的同轴度偏差，无需额外的对位调整工序，能大幅提升自动化产线的上料装夹效率。设计阶段首先要明确安装边界，

　　构件的总长度需匹配对应定位孔的有效深度，通常小端伸出长度控制在3到5毫米，作为初始导入的引导段，避免过长导致的刚性不足，过短则无法起到自动对位的作用；大端直径需比定位孔的入口直径大0.2到0.3毫米，保证最终楔紧后有足够的过盈量提供定位锁紧力，同时不会因为过盈量过大造成压装力超标，损坏配套的工装或工件。螺旋槽的参数设计需要结合实际压装力要求调整，槽深通常取锥面局部直径的十分之一，既不会因为槽过深削弱构件整体的抗扭、抗弯强度，也不会因为槽过浅失去旋合导向的作用；螺旋升角控制在15度到20度之间，这个角度区间能够保证压入时的自转动作顺畅，不会出现自锁卡滞，同时压装到位后反向的自锁性能足够，在设备运行的振动工况下不会出现松脱移位的问题。

　　材质选择上，这类构件通常采用中碳钢调质处理，表面做发黑硬化，锥面粗糙度控制在Ra1.6以下，螺旋槽的槽口做0.2毫米的倒角处理，避免压装时槽口刮伤定位孔内壁，长期使用后如果出现磨损，可直接更换构件，无需对配套的定位基座进行二次加工，维护成本较低。在实际的产线应用中，这类构件还可作为小型物料的分料导向件使用，比如小规格的螺丝、铆钉类零件，可通过锥面的螺旋槽实现有序排序出料，依靠零件自身重力沿螺旋槽下滑，自动调整姿态进入送料轨道，相比普通的直槽分料结构，螺旋锥面的分料卡料率能降低60%以上，尤其适合尺寸较小、长径比偏大的小零件排序输送。需要注意的是，安装时构件的同轴度公差需控制在0.02毫米以内，大端的承载端面要与安装基面完全贴合，

　　避免压装时出现偏载，导致锥面局部受力过大出现崩裂；如果用于高频次的装夹工位，可在锥面涂抹少量的二硫化钼润滑脂，减少反复压装带来的磨损，提升构件的使用寿命。从建模逻辑来看，该构件的建模过程首先通过旋转特征生成基础锥面实体，再通过螺旋线扫描切除生成连续的螺旋槽结构，最后对所有锐边做倒钝处理，建模时需注意螺旋槽的首尾端要做平滑过渡，避免出现应力集中的尖角，在有限元受力校核中，重点验证大端与螺旋槽衔接位置的应力值，确保在额定压装力下该位置的应力低于材料的屈服强度，不会出现断裂失效的问题。
