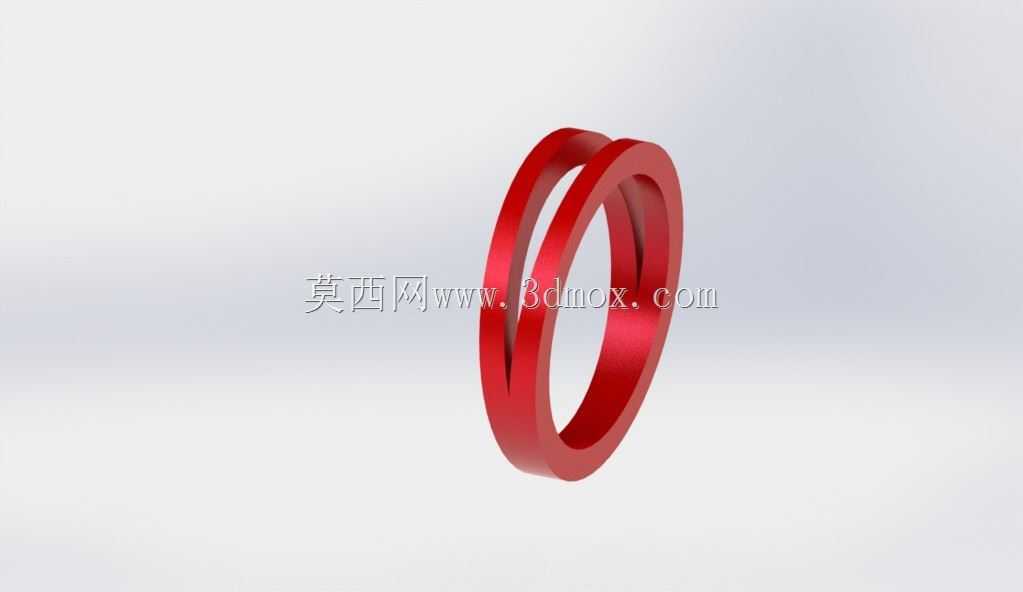

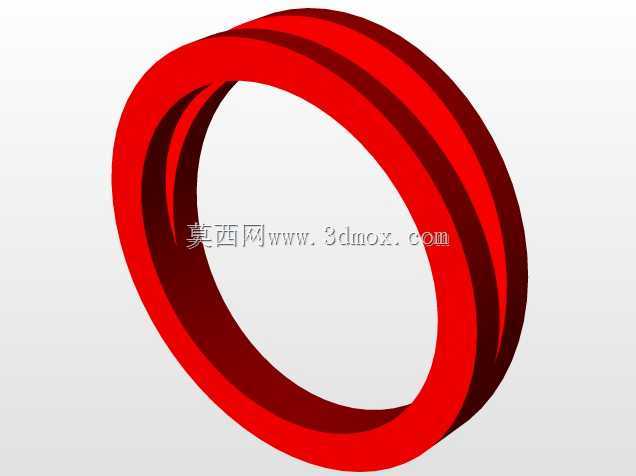

双槽式环形密封隔圈结构设计

　　这类双环并行的环形隔圈结构，在旋转轴系的装配场景中应用十分广泛，常见于减速机输出端、电机轴承位、泵类传动轴的轴向限位与密封辅助场景中，很多一线装配钳工在处理轴系窜动问题时，都会优先选用这类结构的隔圈来调整轴承游隙，相比单环隔圈，它的双槽结构可以同时承载两个方向的轴向限位力，还能在环槽位置预留润滑脂存储空间，避免轴系高速运转时润滑脂快速流失。从设计思路上看，这个零件的建模首先要确定同轴度基准，两个环形结构的内孔尺寸公差需要严格匹配对应轴径的配合要求，通常采用基孔制过渡配合，既保证装配时不会出现松旷，也不会因为过盈量过大导致装配时敲伤轴面。两个环体之间的间隙宽度是设计核心，这个间隙一方面要适配相邻轴承内圈的端面宽度，

　　另一方面要给密封件预留安装位，很多新手设计这类零件时容易忽略间隙的倒角处理，导致装配时密封件被锐边切破，这个模型的环体内外侧都做了微小的圆角过渡，能有效避免装配过程中的零件损伤。从安装边界来看，这类隔圈的外径尺寸需要小于轴承座的内孔避空位尺寸，通常单边预留0.5到1毫米的间隙，避免隔圈随轴转动时与轴承座内壁发生摩擦，内孔的粗糙度要求控制在Ra1.6以内，保证与轴面贴合紧密，不会在运转过程中出现相对滑动。在实际设备运行中，这类隔圈除了承担轴向限位的作用，还能分担轴承端面的轴向冲击力，当轴系受到瞬时轴向载荷时，隔圈的两个环体可以将载荷均匀传递到相邻的轴承内圈端面，避免轴承局部受力过大导致滚道点蚀。很多工况下，

　　这类隔圈还会配合O型密封圈使用，双环之间的槽位刚好可以嵌入密封圈，随轴转动时形成动态密封结构，阻挡箱体内部的润滑油泄漏，同时阻挡外部的粉尘杂质进入轴承腔。建模过程中需要重点控制两个环体的端面平行度，平行度公差通常要控制在0.02毫米以内，如果平行度超差，装配后会导致轴承内圈倾斜，直接影响轴系的旋转精度，严重时还会导致轴承发热抱死。零件的厚度尺寸需要根据轴系的装配尺寸链计算得出，通常会预留0.01到0.03毫米的修磨余量，方便装配时根据实际游隙测量结果进行配磨，保证轴承预紧力处于合理区间。这类零件的材质通常根据使用工况选择，普通工况下采用45号钢调质处理即可，硬度控制在HB220到250之间，有耐腐蚀要求的工况会采用304不锈钢加工，

　　有耐磨要求的工况还会在环体表面做淬火处理，表面硬度达到HRC45以上。在输送设备的辊筒轴系、机床主轴的轴承位、汽车变速器的齿轮轴定位场景中，都能看到这类双环隔圈的应用，它的结构看似简单，却直接影响整个轴系的运转寿命与稳定性，设计时需要结合整个轴系的载荷特性、转速参数、润滑方式综合确定尺寸参数，不能仅凭经验随意取值。比如在高转速轴系中使用时，隔圈需要做动平衡处理，避免因为质量分布不均导致轴系振动，这时候两个环体的壁厚差就要控制在更小的范围内，通常壁厚差不超过0.01毫米。在有轴向冲击载荷的工况下，隔圈的端面需要做表面强化处理，提高端面的抗挤压能力，避免长期受冲击后端面出现凹坑导致轴系窜动量变大。建模时还要注意，两个环体的连接位置要做圆弧过渡，避免应力集中，很多失效的隔圈都是因为连接位置存在锐角，受冲击后从连接位置断裂，导致整个轴系定位失效。
