外齿式锁紧垫圈防松紧固结构设计

　　在各类机电设备、工装夹具、输送线体的螺纹连接副中，防松失效是长期困扰结构设计人员的常见问题，尤其是承受交变载荷、振动冲击的连接部位，普通平垫圈配合弹簧垫圈的组合往往无法满足长期可靠的防松要求，齿形锁紧垫圈正是针对这类场景开发的专用防松紧固配件。这类垫圈的核心作用是通过周向分布的外齿结构，在螺栓预紧力施加后，让齿尖分别嵌入被连接件表面与螺栓头/螺母的支撑面，通过咬合作用阻止螺纹副之间的相对转动，相比开口弹簧垫圈依靠弹力补偿的防松方式，其防松可靠性更高，尤其适合中低强度、频繁启停的振动工况，比如小型电机端盖固定、电气柜内元件安装、自动化设备的薄板件连接等场景，在这些场景中被连接件多为冷轧钢板、铝合金型材等硬度不高的材质，齿尖能够顺利嵌入接触面形成咬合锁止，不会出现弹簧垫圈容易刮伤接触面、预紧力衰减后完全失效的问题。

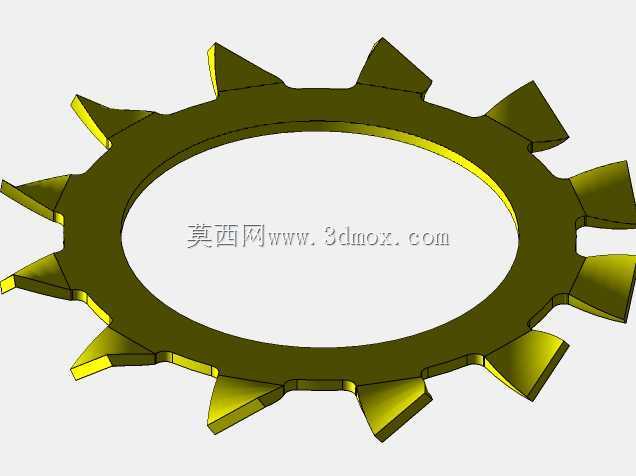

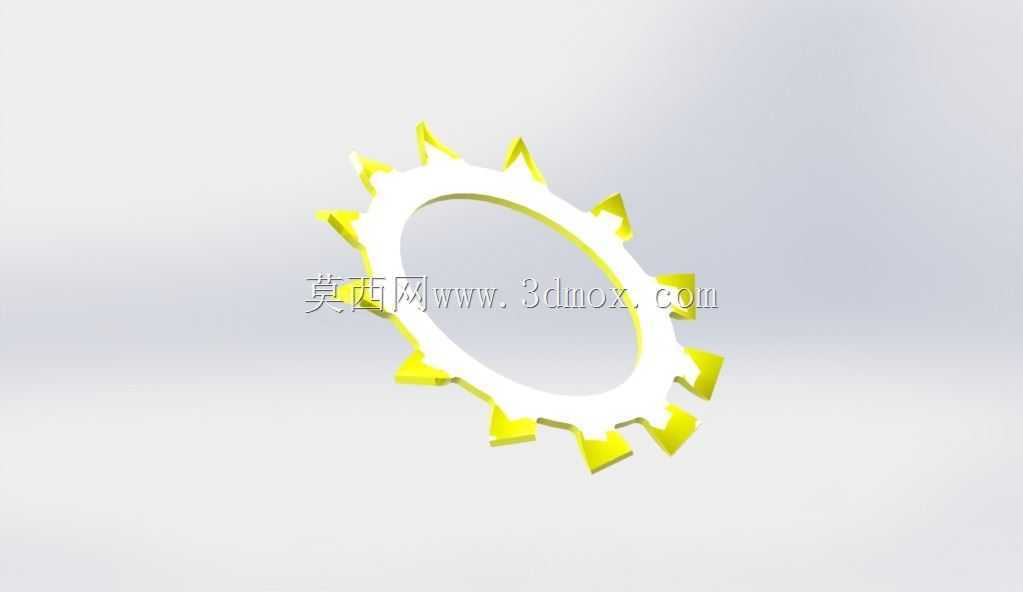

　　从结构设计逻辑来看，这款齿形锁紧垫圈采用环形基体加周向均布外齿的结构，基体部分的厚度根据适配的螺纹规格匹配常规垫圈的厚度尺寸，保证螺栓拧紧后支撑面的接触面积足够，不会因为压强过大压溃被连接件表面；外齿采用倾斜冲压成型，齿尖朝向背离基体平面的方向翘起，在自由状态下齿尖高出基体平面一定距离，当螺栓施加预紧力时，翘起的齿尖被压平，产生持续的弹性反力，同时齿尖的锋利边缘刺入上下两个接触面，形成机械锁止。设计过程中需要重点控制齿的数量与倾斜角度，齿数量过少会导致咬合点不足，防松效果打折扣，齿数量过多则会降低单个齿的结构强度，在预紧力作用下容易发生塑性变形，失去弹性补偿能力；齿的倾斜角度一般控制在15度到20度之间，角度过小齿尖无法有效刺入接触面，角度过大则在预紧时齿部容易被压溃弯折，无法形成有效咬合。

　　在安装边界与尺寸适配方面，这类垫圈的内孔尺寸需要比适配螺栓的公称直径大0.2到0.5毫米，保证安装时能够顺利套入螺栓杆部，不会出现卡滞；外圆尺寸则需要控制在螺栓头或螺母的对边尺寸以内，避免安装后齿部露出螺母边缘，影响周边部件的装配，比如在密集排布的螺纹连接组中，相邻螺栓的间距较小，如果垫圈外齿超出螺母边界，容易和相邻的垫圈、结构件发生干涉。安装时需要注意，齿形锁紧垫圈不适合用于硬度超过HRC40的被连接件表面，比如淬火处理的钢板、硬质合金部件，这类硬度过高的表面会让齿尖无法嵌入，无法形成咬合锁止，反而会因为齿部被压平失去防松作用；同时也不适合用于经常需要拆卸维护的连接部位，因为齿尖嵌入接触面后会在零件表面留下压痕，多次拆卸后会导致接触面出现凹坑，影响连接的平整度。

　　在实际选型应用中，设计人员需要根据连接副的预紧力大小、振动幅值、被连接件材质来匹配对应规格的齿形锁紧垫圈，比如在薄板钣金件的连接中，因为被连接件本身刚度较低，需要选择齿高稍低、齿数量稍多的垫圈，避免齿尖压穿薄板；在有一定振动的电机安装场景中，则需要选择厚度更大、齿部强度更高的垫圈，保证长期运行下齿部不会发生疲劳变形。建模过程中需要重点还原齿部的冲压成型特征，保证齿的倾斜角度、齿尖圆角、基体平面度的参数和实际加工件一致，这样在进行虚拟装配、干涉检查、有限元防松仿真的时候，才能得到贴近实际工况的计算结果，避免因为模型特征简化导致仿真结果出现偏差，影响后续的结构选型判断。
