摩托罗拉G5 Plus智能手机外观结构三维建模

　　这款摩托罗拉G5 Plus的三维结构建模，完整还原了该款智能手机的整机外观与外部结构特征，可直接用于消费电子领域的结构适配、配件开发、外观验证等多个工程场景。在日常的消费电子结构设计工作中，这类精准的整机外廓模型是开展配套产品开发的核心基础，不管是做适配的保护壳结构设计、车载支架安装位匹配，还是桌面充电底座的卡位结构校核，都需要依托精准的整机外尺寸与曲面特征来开展工作，避免出现配合间隙过大、安装干涉、按键对位不准等常见的工程问题。从模型呈现的结构特征来看，整机采用一体化金属后盖的设计思路，后盖曲面做了微弧过渡处理，边缘与中框的衔接位置做了顺滑的倒角收边，握持时的贴合度更好，不会出现直角硌手的问题，

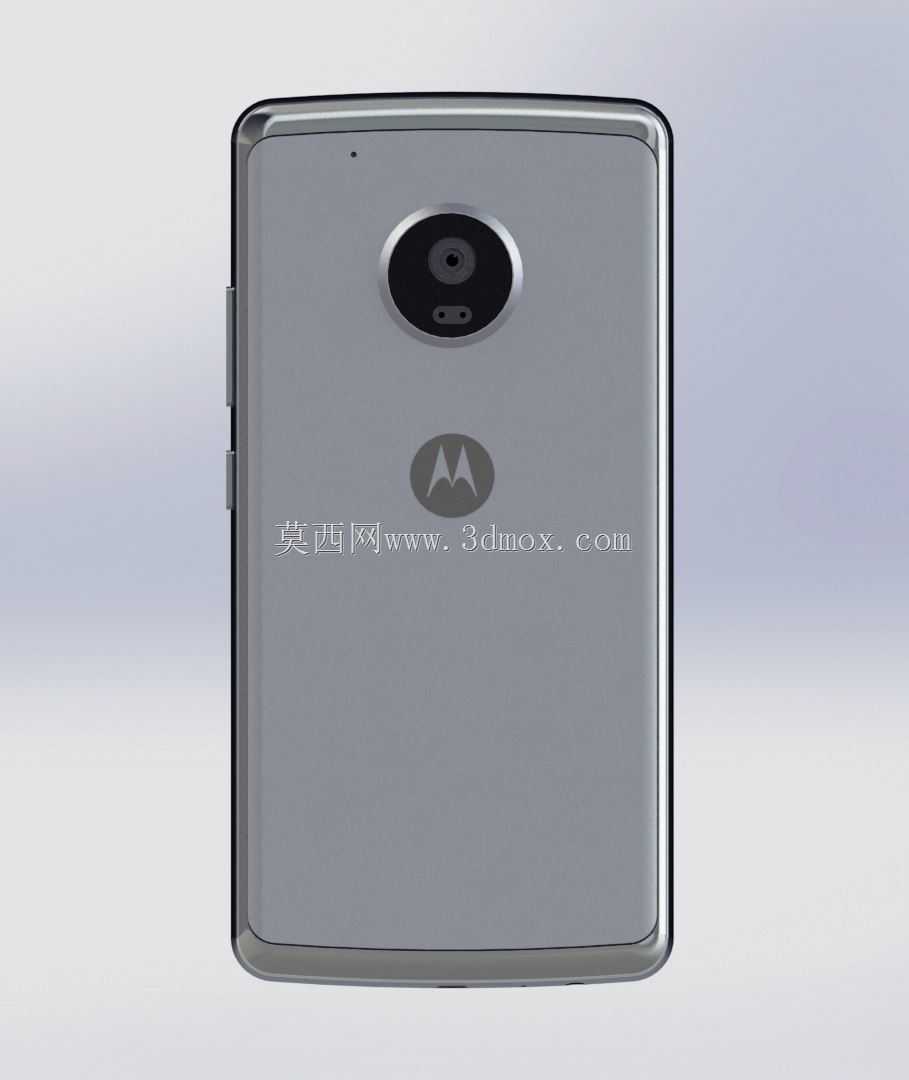

　　这部分的曲面建模严格遵循了原机的曲率变化，没有出现曲面断层、曲率突变的问题，能够直接用于后续的曲面贴合类配件的结构设计。后置摄像头模组采用圆形凸台设计，凸台高度高出后盖平面一定距离，模组外圈做了高光切边处理，摄像头居中布置在模组圆心位置，下方搭配补光灯组件，这部分的凸台尺寸、突出高度、相对位置都做了精准还原，在做保护壳设计时，可以直接依据这个特征预留对应的摄像头开孔位，不需要反复测量原机尺寸来校核开孔边界，能大幅缩短配件开发的前期测绘周期。机身背部的品牌标识采用下沉式蚀刻设计，标识位置位于摄像头模组下方的机身中轴线位置，标识区域的深度控制在不影响后盖整体平整度的范围内，不会出现积灰、硌手的问题，

　　这部分的特征还原也能帮助做背贴类配件的设计时，提前预留标识位置的避让空间，避免出现贴覆后标识凸起、贴合不牢的问题。机身侧面的物理按键布置在侧边中框位置，包含音量调节按键与电源按键，按键的凸起高度、按键间距、与中框的配合间隙都在模型中有明确体现，在做侧边全包类保护结构设计时，可以直接依据这个特征预留按键的让位槽或者一体按键的对位结构，保证按键按压的手感不受配件影响。机身的整体外廓尺寸严格遵循原机的设计边界，长宽厚的比例符合手持设备的人体工学设计要求，底部与顶部的边角做了大圆角过渡，在做整机跌落仿真、结构强度校核的时候，也可以依托这个模型的外廓特征来设置边界条件，模拟不同跌落角度下的受力情况。从设计思路的还原来看，

　　这款机型的结构设计偏向实用化的风格，没有做过多冗余的装饰性结构，所有外部特征都服务于实际使用需求：后置摄像头的凸台设计是为了容纳大尺寸的摄像头组件，同时保证后盖整体的厚度控制在合理范围内；侧边按键的位置布置符合单手握持时的手指操作范围，不需要调整握持姿势就可以轻松触达所有按键；微弧后盖的曲面设计是为了提升长时间握持的舒适度，减少直板机身的硌手感。在实际的工程应用中，这类完整的手机外观模型还可以用于展会展示用的机模加工、维修环节的外壳替换件适配、无线充电设备的线圈位置匹配等场景，模型的所有外部特征都做了实体化处理，没有破面、重叠面等建模问题，可以直接导入各类三维软件进行后续的结构编辑、工程出图、仿真分析等工作，不需要额外做模型修复处理。需要注意的是，这个模型还原的是整机的外部结构特征，内部的主板、电池、连接器等元器件没有做建模处理，在开展内部结构改装、电池替换等相关工作时，还需要补充对应的内部结构模型配合使用，但针对所有基于整机外部尺寸开展的设计工作，这个模型的精度完全可以满足工程使用要求，不需要额外进行实物测绘就能直接开展设计工作，能有效减少前期测绘的工作量，提升设计效率。
