奔驰C级乘用车前悬减震支撑结构

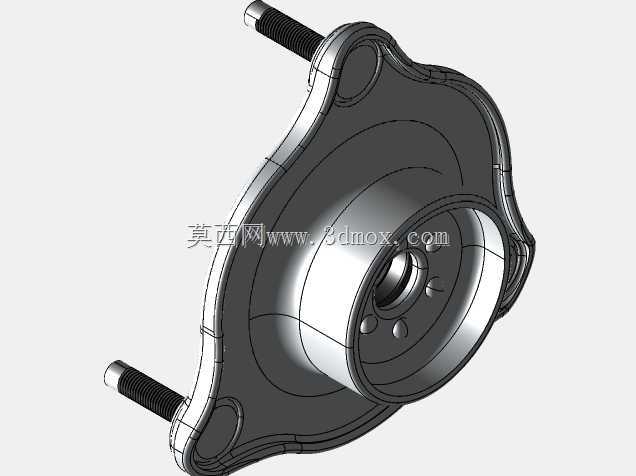

　　在乘用车底盘系统的开发环节，前悬塔顶的支撑结构一直是兼顾行驶质感与结构耐久的核心部件，这套对应奔驰C级车型的悬挂支架结构，直接承担着减震器上端与车身轮拱罩的连接载荷，是前麦弗逊悬挂系统中传递路面冲击、约束减震器行程的关键受力件。日常行驶过程中，车辆经过减速带、坑洼路面时，减震器往复运动产生的轴向冲击、转向时带来的侧向力矩，都会全部作用在这套支撑组件上，因此其结构设计的合理性，直接影响整车的NVH表现、转向精准度以及底盘部件的使用寿命。从实际装车场景来看，该组件安装于前轮拱内侧的车身加强钣金位置，上方通过三个均布的安装螺栓与车身焊接螺母座固定，下方中心孔位对接减震器活塞杆顶端，中间的橡胶衬套与金属隔垫组合结构，

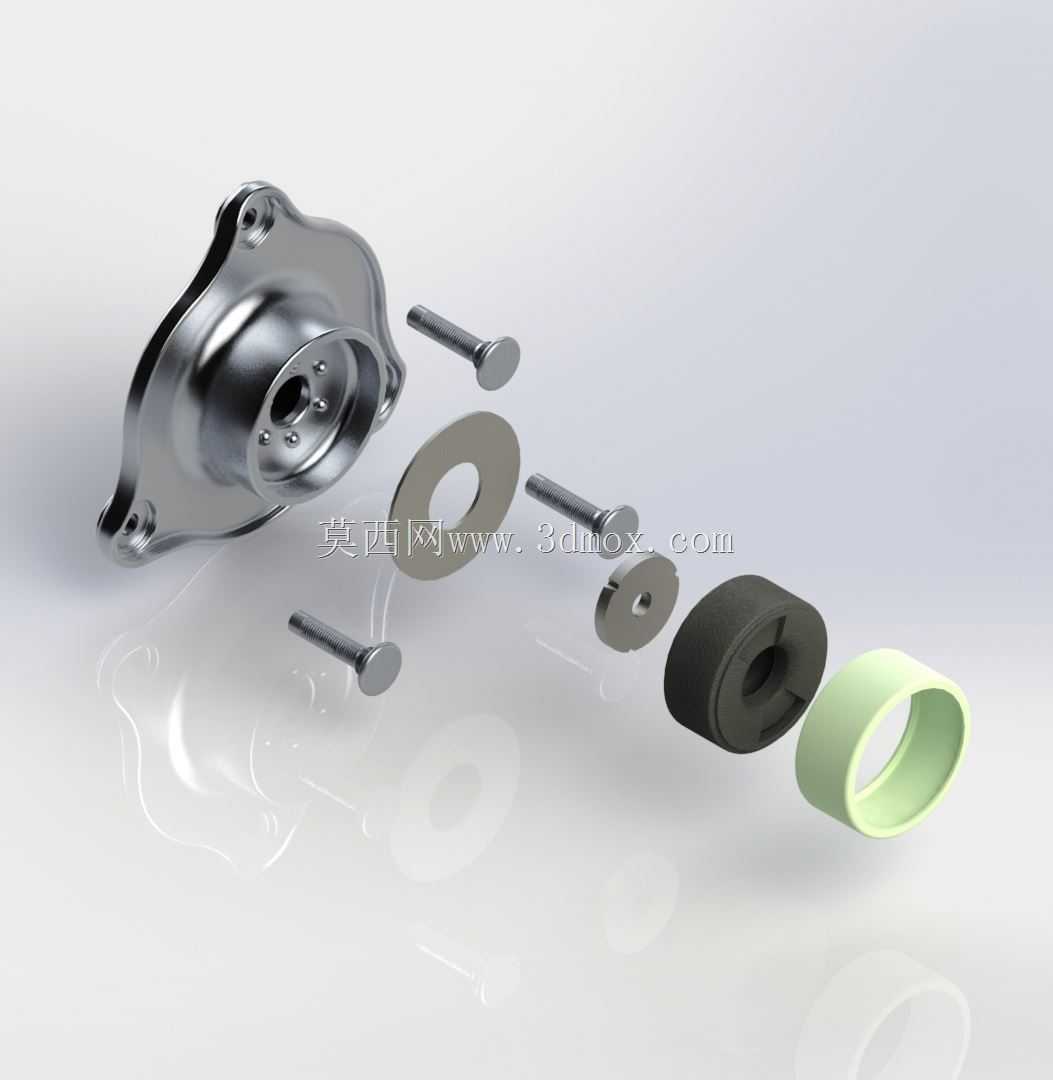

　　用来过滤减震器传递上来的高频振动，避免路面细碎颠簸直接传递到驾驶舱内。拆解这套组件的结构逻辑可以发现，上层的冲压金属壳体采用了深拉延成型工艺，边缘的翻边结构做了圆弧过渡处理，既避免了应力集中导致的钣金开裂问题，也能在安装时与车身钣金面实现更好的贴合，三个安装凸台的位置度公差控制在±0.1mm范围内，保证装车后减震器的安装倾角符合设计值，避免出现四轮定位参数偏差导致的轮胎偏磨问题。中间层的金属平垫与橡胶缓冲环采用过盈配合方式组装，橡胶环的邵氏硬度经过多轮调校，在保证足够支撑刚度的同时，能有效吸收减震器工作时产生的20-200Hz频段振动，避免出现行驶过程中的方向盘抖动、内饰异响等问题。

　　下层的塑料导向套主要作用是约束减震器活塞杆的横向位移，避免活塞杆在大行程运动时出现偏磨，导致减震器油封损坏漏油。设计过程中，首先要考虑的是安装边界的匹配问题，该组件的整体外径控制在120mm以内，总装配高度不超过65mm，完全适配奔驰C级车型前轮拱的内部安装空间，不会与轮拱隔音棉、刹车油管、ABS传感器线束等周边部件产生运动干涉。三个安装螺栓的分布圆直径为98mm，与车身原厂的安装孔位完全对应，维修替换时可以直接对位安装，不需要对车身钣金做任何改动。受力仿真环节中，针对该部件做了垂向15kN冲击载荷、侧向8kN交变载荷的耐久测试，金属壳体的最大应力出现在安装凸台的圆角位置，数值低于材料屈服强度的60%，

　　橡胶衬套的疲劳寿命满足整车30万公里的使用要求。实际装车验证阶段，这套结构在颠簸路面的冲击过滤表现、高速变道时的悬挂支撑性都达到了原厂设计指标，转向时的虚位控制、刹车点头现象的抑制也符合豪华品牌乘用车的底盘调校取向。不同于后市场的加强型改装塔顶，这套结构完全遵循原厂的调校逻辑，没有刻意提升衬套刚度来换取弯道支撑性，而是在舒适与操控之间做了平衡，既保证了日常城市通勤的滤震表现，也能满足高速行驶、山路驾驶时的结构强度要求。组件中的每个零件都做了表面防腐处理，金属壳体采用电泳加喷粉工艺，螺栓采用达克罗表面处理，能够应对车轮带起的泥水、融雪剂腐蚀，避免长期使用后出现锈蚀卡死的问题，后期维修拆卸时不会出现螺栓断裂、壳体锈穿的情况。在三维建模过程中，所有配合面的公差都按照整车厂的装车要求做了标注，橡胶件的压缩量控制在15%-20%的合理区间，既保证安装后的预紧力足够，也不会因为压缩量过大导致橡胶件过早老化失效。
