北欧神话雷神战锤Mjolnir影视道具三维结构

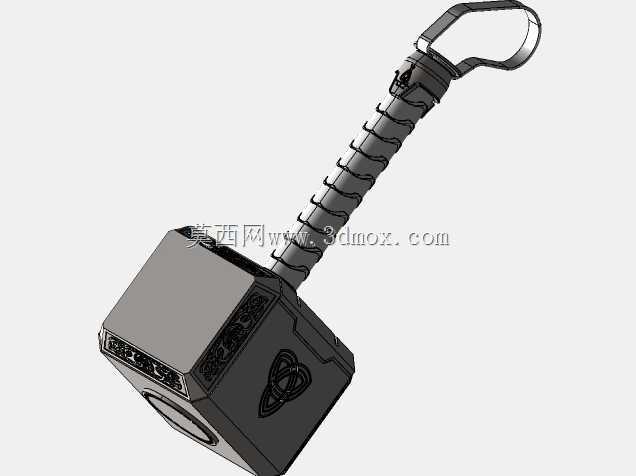

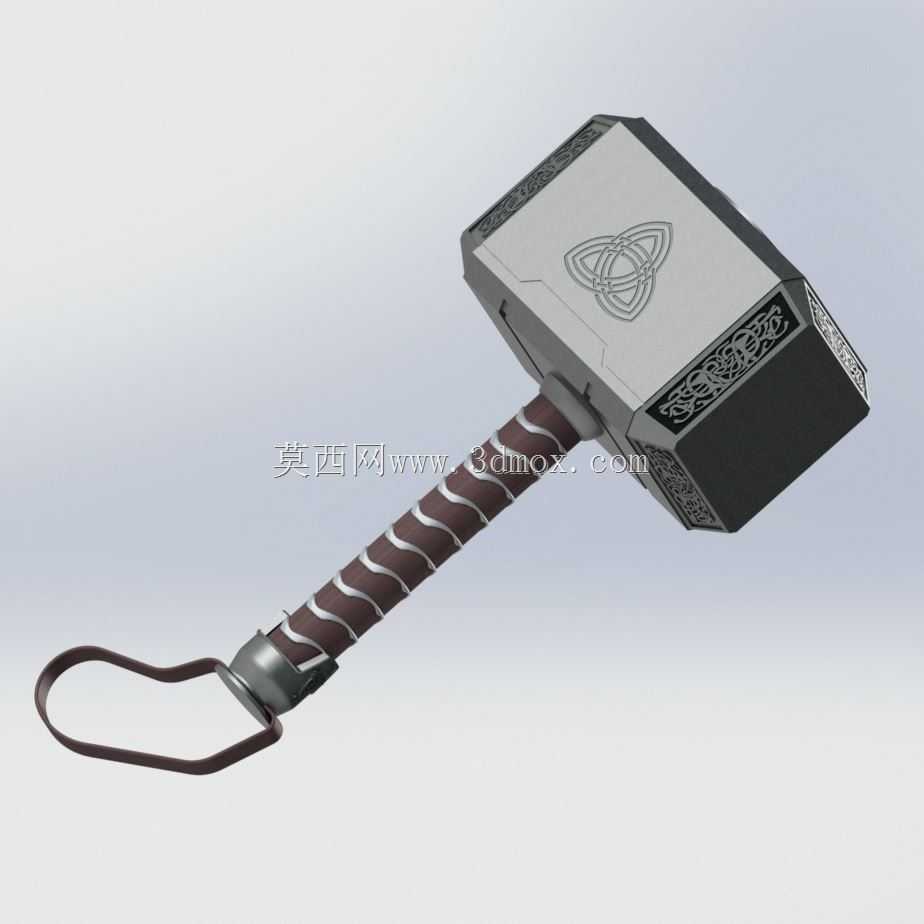

　　这款战锤结构的设计，最初是面向影视道具复刻、收藏级手办打样以及主题展陈装置制作的需求展开，在结构拆解阶段，首先明确了不同应用场景下的安装边界差异：如果是用于1:1真人可握持的cosplay道具，整体长度控制在450mm左右，锤头部分长宽高分别设定为220mm、140mm、140mm，握柄直径适配成年男性手掌围度，控制在35mm，尾部挂环内径预留20mm空间，可穿入宽度15mm以内的皮革挂带，满足道具佩戴时的固定需求；如果是用于缩比例手办的母模制作，可按照等比例缩放原则调整尺寸，缩放过程中需保证锤头表面的凯尔特结纹饰、握柄的分段防滑槽结构比例不发生畸变，避免缩模后细节糊化。从功能特性来看，整锤结构做了分体式设计，锤头、握柄、

　　尾部挂环三个部分可拆分加工，其中锤头内部预留了可填充配重块的空腔，针对不同使用场景可调整配重：用于手持cos道具时，可填充EVA发泡材料降低整体重量，长时间握持不易产生疲劳感；用于收藏级金属摆件时，可填充铅块或者不锈钢块调整整体重心，让整锤的重心落在锤头与握柄连接位置往前30mm处，握持时能还原真实金属锤的坠手感，不会出现头轻脚重的违和感。设计思路上，首先还原了原作中战锤的方正块面锤头特征，锤头边缘做了R3的小圆角过渡，既避免了尖锐边角在使用过程中造成磕碰划伤，也保留了原作中厚重硬朗的视觉感受；锤头表面的纹饰做了下沉0.5mm的浮雕处理，纹饰线条宽度控制在1mm，不管是采用3D打印FDM工艺做白模，还是采用失蜡铸造做金属成品，

　　都能保证纹饰清晰可辨，不会因为加工精度问题出现线条粘连。握柄部分采用分段式防滑结构，每段防滑槽的间距为12mm，槽深1.5mm，表面做了仿皮革缠绕的纹理设计，握持时的摩擦力足够，即使手心出汗也不会出现打滑情况；握柄与锤头的连接位置采用了过盈配合加定位销的固定结构，定位销直径为6mm，插入深度达到30mm，即使整锤做金属材质填充配重，连接位置也不会出现松动断裂的问题，结构强度满足日常把玩、展示的受力需求。尾部的挂环采用了可活动的铰接结构，挂环与握柄尾端的连接轴直径为4mm，挂环可绕连接轴做180度旋转，不管是挂在腰间道具带上，还是搭配展示底座做陈列，都能调整到合适的角度。在展陈场景的适配设计上，

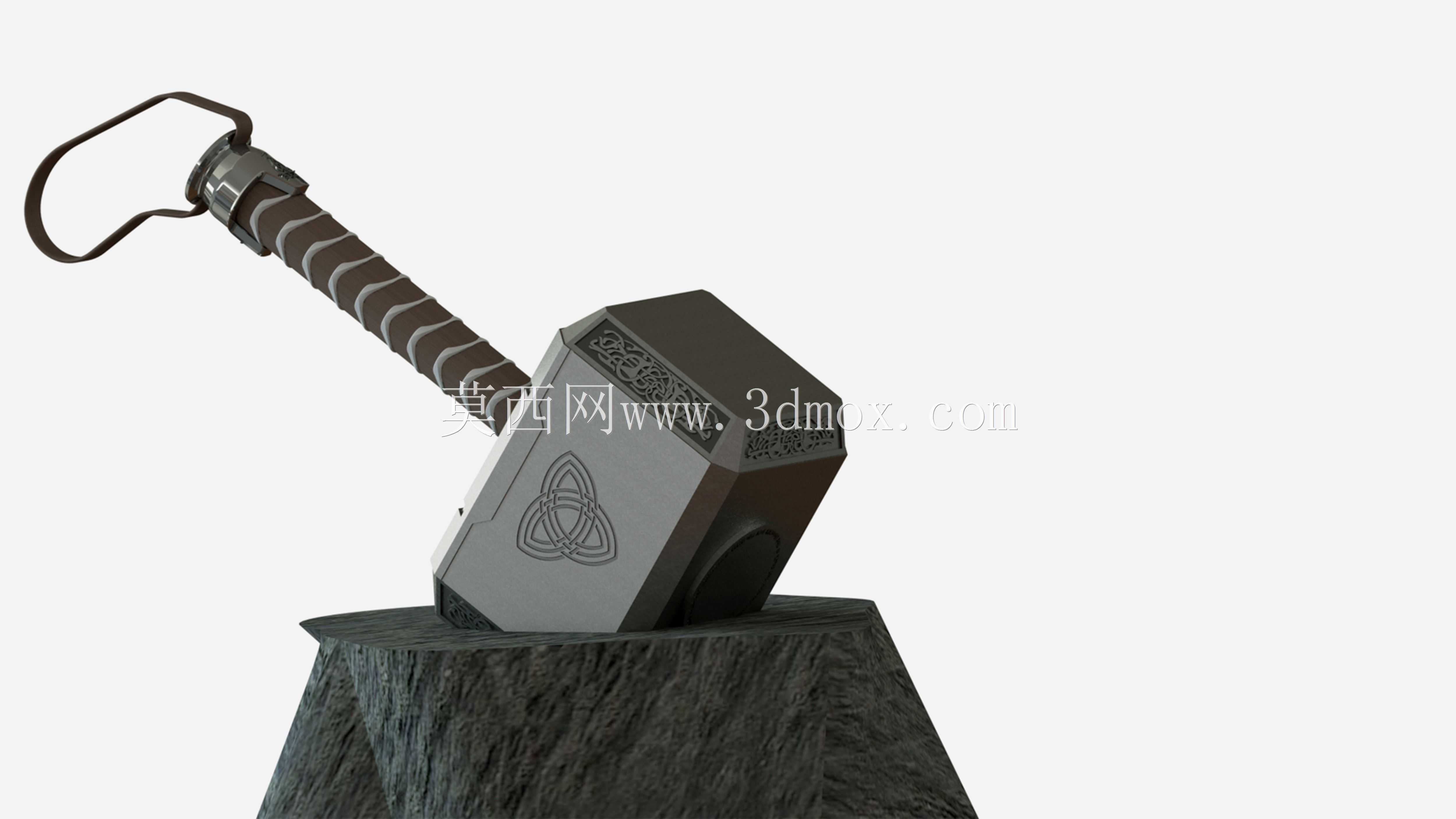

　　配套的岩石造型底座预留了与锤头底部匹配的定位凹槽，凹槽深度为8mm，战锤放置在底座上时不会出现滑移倾倒的问题，底座的整体重量控制在整锤重量的1.2倍以上，保证陈列时的整体稳定性。针对不同加工工艺的适配，结构设计时做了工艺性优化：如果采用树脂3D打印制作，所有面的拔模斜度控制在1度以上，不存在倒扣结构，打印完成后不需要做过多的支撑拆除打磨，就能获得完整的表面细节；如果采用CNC铣削加工金属材质，锤头的平面部分都预留了足够的走刀空间，纹饰部分的最小加工半径大于1mm，普通的球头铣刀就能完成加工，不需要采用特殊的微小径刀具，降低加工成本。在实际的道具制作应用中，这款结构还预留了发光元件的安装空间，锤头内部的空腔除了填充配重物，还可以放置纽扣电池组与LED灯板，光线可以从锤头纹饰的缝隙中透出，还原影视剧中战锤充能时的发光效果，走线从握柄内部的通孔穿到尾部，开关设置在挂环旁边，操作时不会破坏整体的外观完整性。针对周边衍生产品的开发需求，结构上还预留了钥匙扣缩模的调整空间，当整体尺寸缩到60mm总长时，所有结构的最小壁厚都能保持在1.2mm以上，采用锌合金压铸工艺生产时不会出现充型不足的问题，挂环位置的受力强度满足日常钥匙悬挂的拉力需求，不会出现断裂脱落的情况。
