小型立式降压变压器结构设计

项目分类:变压器/电感器 发布时间:2021-11-27 ID:416922
  • 小型立式降压变压器结构设计
  • 小型立式降压变压器结构设计

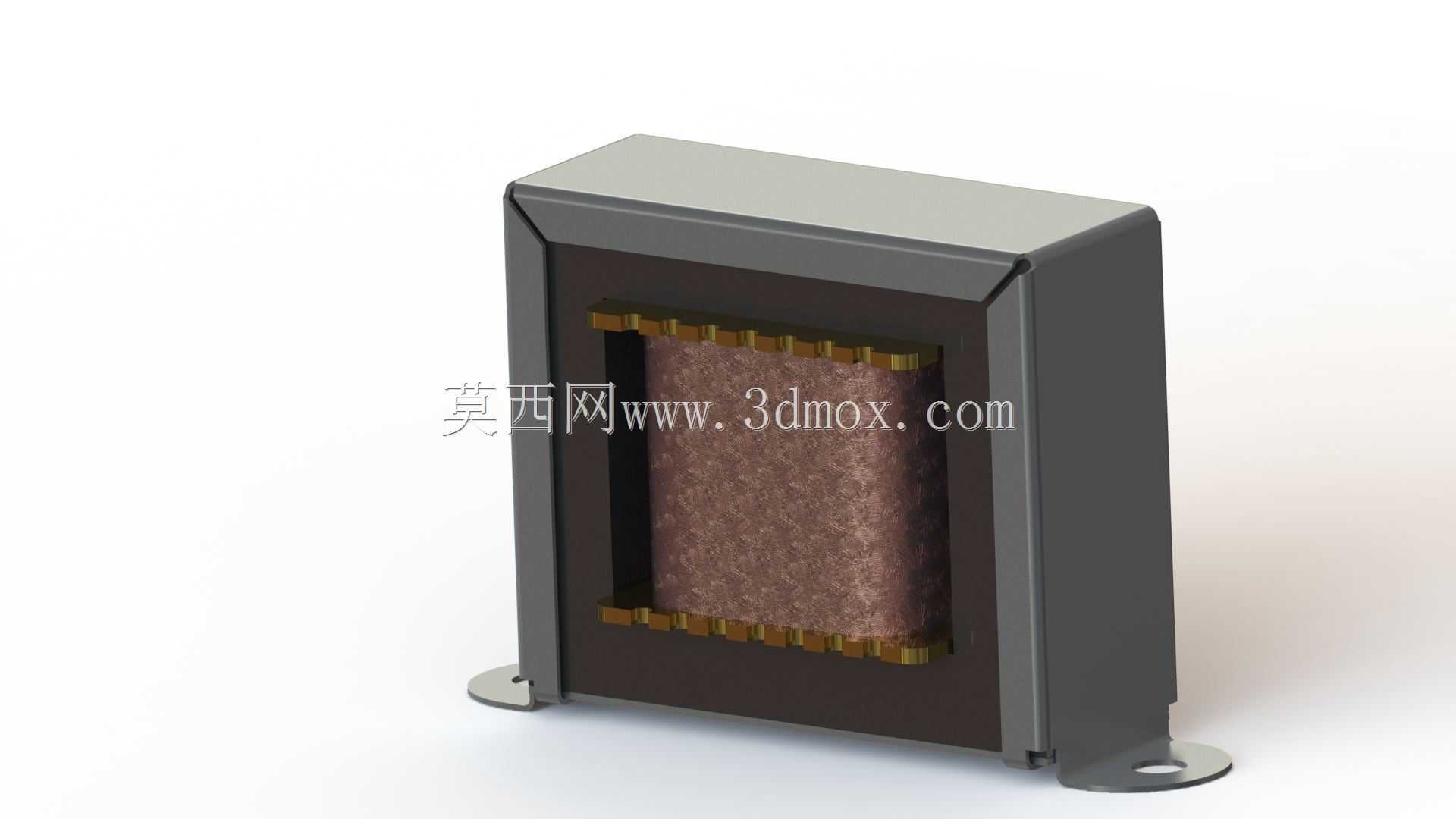

  这款降压变压器的三维结构,完全贴合小功率配电场景的实际使用需求做的落地化设计,没有多余的装饰性结构,所有特征都服务于电磁转换、安装固定、绝缘防护这几个核心功能点。日常在工业控制回路、小型电子设备供电、低压配电支路里,这类降压变压器的应用占比很高,主要作用就是把前端输入的较高交流电压,转换为后端负载适配的低压交流电,同时靠电磁耦合的特性实现输入输出侧的电气隔离,避免高压侧的故障串入低压回路损坏敏感元件,也能降低操作人员接触低压侧的触电风险。

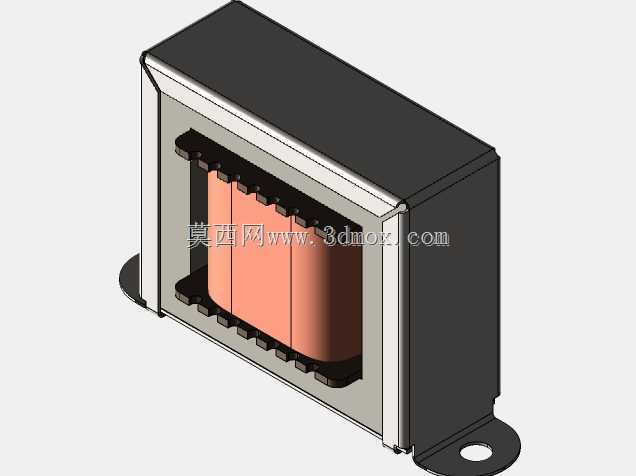

  从结构设计逻辑来看,整个产品采用开口式壳式铁芯布局,铁芯部分用叠压硅钢片拼接成框型结构,硅钢片的叠片方向顺着磁路走向排布,能最大程度降低涡流损耗和磁滞损耗,减少设备运行过程中的发热。中间的窗口区域用来绕制绕组,绕组采用分层绕制的结构,高压绕组靠近铁芯侧排布,低压绕组绕在高压绕组外侧,这样的排布方式既可以简化绝缘层的布置,也能让低压绕组更靠近外侧,方便接线端子的引出,同时绕组和铁芯之间、高低压绕组之间都预留了足够的绝缘间隙,避免运行过程中出现击穿短路的问题。绕组外侧用绝缘浸渍材料做固化处理,既可以固定绕组线匝避免运行震动导致的线间磨损,也能提升整体的防潮、防尘能力,适配车间、设备内部等多尘、湿度有波动的使用环境。

  外壳部分采用弯折成型的金属护框,把铁芯和绕组的侧边完全包覆,护框和铁芯之间做了紧配固定,不需要额外的粘接结构就能保证整体结构的刚性,避免运输、安装过程中受到外力冲击导致铁芯错位、绕组变形。护框顶部加盖了一块平整的绝缘端盖,把绕组的上端面完全遮盖,既可以防止金属碎屑、灰尘掉落到绕组缝隙里造成绝缘故障,也能避免安装过程中工具误碰绕组造成漆包线破损。底部的安装结构采用带安装孔的折边支脚,两个支脚分别从护框底部两侧向外延伸,支脚上的圆形安装孔适配常规的M4/M5固定螺丝,安装时直接把支脚贴在设备的安装板面上,穿入螺丝拧紧即可完成固定,不需要额外的安装支架,能有效节省设备内部的安装空间。

  做结构设计的时候,特意把整体的外形轮廓做了方正化处理,所有边角都做了小圆弧倒角,没有尖锐的突出结构,一方面是方便生产过程中的钣金加工,减少弯折工序的工艺难度,另一方面也能避免安装、维护过程中尖锐边角划伤操作人员。接线端的位置预留了足够的接线操作空间,不管是用焊片接线还是螺丝压接接线,都有足够的操作空间容纳接线工具,不会因为空间局促导致接线虚接的问题。整体的安装边界尺寸控制得比较紧凑,在保证额定功率对应的铁芯截面积、绕组线径、绕组匝数满足电气性能要求的前提下,尽可能压缩了整体的长宽高尺寸,适配小型设备内部局促的安装空间,不管是嵌入到控制柜内部的安装导轨旁,还是固定在小型电子设备的机壳内壁,都不会和周边的其他电气元件产生结构干涉。

  从实际使用的角度出发,这款结构的散热设计也做了针对性考量,护框的前后侧没有做全封闭处理,留出了足够的通风间隙,绕组运行过程中产生的热量可以通过空气自然对流从间隙散出,不需要额外加装散热风扇就能满足额定负载下的温升要求,既降低了整体的制造成本,也避免了风扇转动带来的震动、噪音问题,适合用在对噪音有要求的办公设备、精密仪器供电场景里。另外整个结构的零件数量很少,除了铁芯、绕组、金属护框、顶部端盖、底部支脚之外,没有多余的零散零件,生产装配的时候工序非常简单,只需要把叠装好的铁芯卡入护框,装入绕制好的绕组,扣上顶部端盖,再把底部支脚和护框做压合固定就能完成整体装配,能有效提升生产装配的效率,降低批量生产的人工成本。

  在安装适配性上,底部支脚的安装孔距做了标准化设计,和市面上同功率等级的通用降压变压器安装尺寸完全兼容,替换旧设备里的损坏变压器时,不需要重新在安装板上打孔,直接对准原有安装孔位就能固定,大幅降低现场维护替换的工作量。绕组的引出线位置也做了统一化的排布,输入输出端子分别布置在绕组的两侧,接线的时候可以很清晰地区分高低压侧,不会出现接线接反的问题,能有效降低现场接线的错误率。整个结构的强度设计也做了冗余考虑,金属护框的板材厚度选的是常规钣金加工的通用厚度,在受到常规的运输震动、安装外力时,不会出现护框变形挤压绕组的问题,铁芯的叠压结构也做了防松设计,长期运行过程中不会因为电磁震动导致硅钢片松动产生异常噪音。
