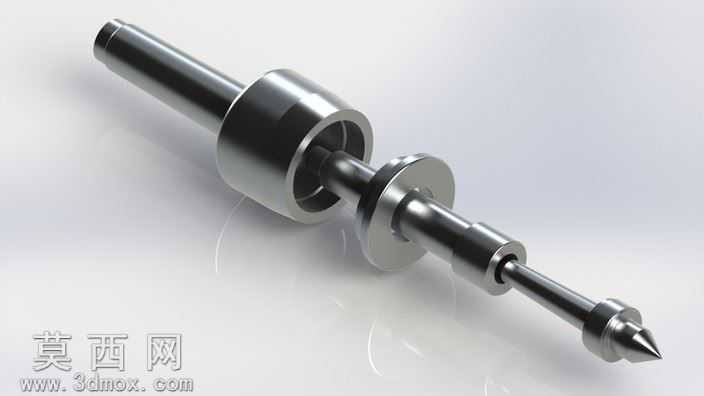

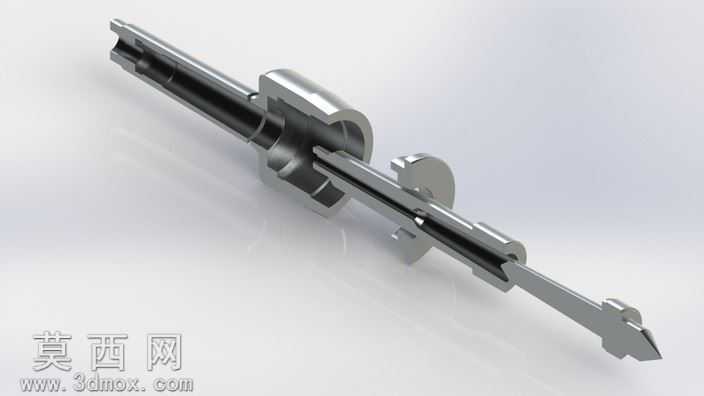

本作品为精密旋转中心轴类机械构件的三维建模成果,建模阶段采用SolidWorks完成全参数化特征构建,首先以旋转凸台命令生成轴体的基础回转基体,精准控制各段轴径的同轴度公差,确保整体回转轴线的基准统一。针对轴身分布的异形卡位凸台、侧向定位槽与端部箭头状导向结构,采用拉伸切除、扫描切除结合基准面偏移的方式完成细节特征搭建,所有特征均保留完整参数关联,可根据实际装配需求快速调整各段尺寸参数。材质配置阶段选用金属合金钢材质,通过调整材质球的粗糙度、金属度与环境反射参数,还原金属机加工后的哑光金属质感,对轴身的切削加工面做细微的纹理处理,模拟真实车削加工后的表面肌理,提升模型的真实感。渲染阶段采用工作室三点布光方案,主光源从侧上方投射突出构件的轮廓层次,辅助光源补光弱化暗部死黑,环境光添加微弱的HDR环境反射,让金属表面呈现自然的光影过渡,最终渲染图清晰展现构件的每一处结构细节。结构设计上,该旋转中心构件采用分段式轴身设计,中部设置的限位凸台可实现轴向装配定位,轴身开设的通槽与侧向凸耳用于周向传动扭矩传递,端部的锥形导向结构便于装配时的快速导入,整体结构兼顾回转精度与传动可靠性,可直接用于相关传动机构的虚拟装配验证、运动仿真分析,也可作为机加工生产的参考模型,建模过程中严格遵循机械设计的公差配合要求,各装配段的尺寸预留合理的配合间隙,确保模型导入装配环境后可直接完成配合约束添加,无需额外调整几何精度。
------分隔线----------------------------
- 上一篇:PX4自动驾驶飞控控制板三维结构模型
- 下一篇:直角转向传动齿轮箱结构三维设计
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.56 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks,效果图,SolidWorks2012,其它,
- 软件分类 通用机械零部件
