直角转向传动齿轮箱结构三维设计

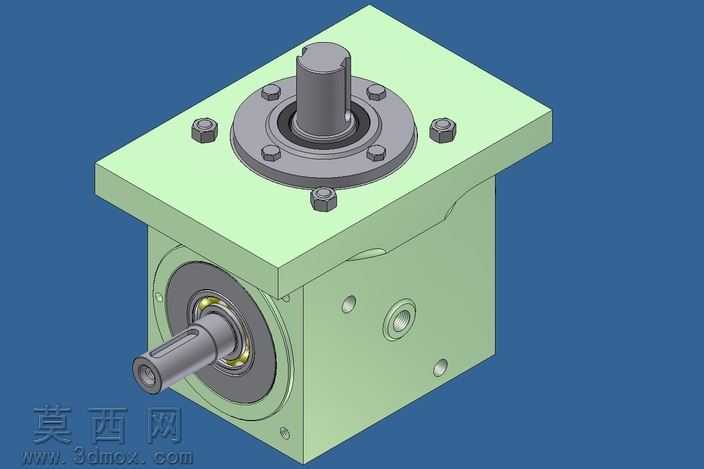

本作品为直角转向传动齿轮箱的三维建模设计，采用三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对齿轮箱的每一处结构细节都进行了精准还原。模型首先搭建了整体箱体的基体结构，箱体采用方形安装法兰与立式腔体结合的结构形式，顶部设置圆形输出轴安装法兰座，法兰座上均匀分布内六角螺栓安装孔，用于固定输出轴的轴承端盖，保证输出轴的回转精度与安装稳定性；侧部设置水平方向的输入轴安装孔位，输入轴与输出轴呈90度垂直布局，实现动力的直角换向传输，适配需要改变传动方向的机械传动场景。建模过程中对轴系部件进行了细致构建，包含输入轴、输出轴的轴肩定位结构，轴承安装位的尺寸公差预留，轴端的键槽传动结构，还原了真实轴类零件的设计细节；同时对紧固件进行了标准化建模，法兰端盖处的内六角螺栓按照标准件参数绘制，螺纹特征、螺栓头部的内六角结构都做了清晰呈现，箱体表面的工艺孔、定位销孔、油位观察孔位也都按照实际加工要求进行了布局设计。材质渲染方面，箱体主体采用淡绿色金属漆材质模拟工业铸件的表面质感，轴类零件采用银灰色金属材质表现钢材的加工质感，螺栓紧固件采用发黑处理的深灰金属材质，轴承部位的保持架、滚动体也做了差异化的材质区分，整体渲染效果贴近工业实物的视觉表现，清晰区分不同功能的零部件。设计思路上围绕直角齿轮箱的紧凑化、高刚性需求展开，箱体采用一体化铸造结构的设计思路，减少拼接结构带来的刚性不足问题，安装法兰面设置足够的螺栓连接点位保证安装牢固，轴系的支撑位设计充分考虑轴承的承载能力，确保齿轮传动过程中的稳定性，可用于机械传动方案的结构验证、教学演示、非标设备选型参考等场景，模型结构完整，各零部件装配关系清晰，无结构干涉问题，完整还原了直角齿轮箱的装配逻辑与结构特点。
