PX4自动驾驶飞控控制板三维结构模型

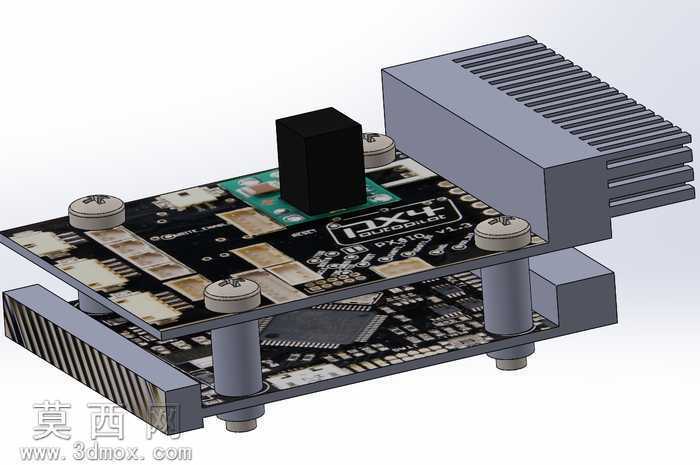

本作品为PX4系列自动驾驶飞控控制板的三维结构模型，建模过程围绕实体飞控板的真实外观与装配逻辑展开，首先通过对实物板卡的尺寸测绘获取基础轮廓参数，在三维建模环境中先搭建PCB基板的整体外形，精准还原基板上的定位孔、安装孔位的位置与孔径，匹配实际飞控板的安装固定需求。建模过程中逐一还原板载的各类接口组件，包括侧边排列的白色卧式接插件、板端的白色立式插座，每个接插件的针脚排布、外壳卡扣结构都做了对应还原，保证接口的外形尺寸与实物一致，可用于后续装配场景的干涉校验。针对板上的核心功能模块，单独建模还原了搭载的惯性测量单元模组，包括模组的绿色PCB基板、板上的电容元件、核心传感器芯片的丝印标识与外形轮廓，还原芯片表面的字符印刷细节，同时还原主PCB板上的丝印层内容，包括PX4 autopilot标识、版本号PX4IO v1.3、各接口的功能标注丝印、复位按键标识等细节，让模型的视觉还原度贴近实物效果。材质渲染阶段，为PCB基板赋予哑光黑色阻焊层材质，模拟真实电路板的磨砂质感，接插件部分使用米白色硬质塑料材质，呈现接插件外壳的哑光塑料质感，金属针脚部分赋予亮银色金属材质，模拟焊盘与插针的金属光泽，电容元件使用棕褐色陶瓷电容材质搭配银色金属端帽，传感器芯片表面使用黑色塑封材质搭配白色丝印文字，不同元件的材质区分清晰，渲染后可直观区分板上不同功能的组件。结构设计上还原了板上的排针焊盘阵列区域，每一个焊盘的位置、大小都与实物对应，同时还原板上的复位按键实体结构、各类贴片元件的排布位置，整体模型的装配层级清晰，基板、接口、功能模组、贴片元件各自为独立的建模实体，可支持拆分查看内部装配关系，也可用于无人机整体装配场景中飞控模块的布局仿真，验证飞控板在机架内的安装空间、接线走位的合理性。建模过程中对板卡的边角弧度、接口的插拔导向结构都做了细节还原，避免模型出现生硬的直角转折，尽可能贴近实物的工业设计细节，同时控制模型的曲面数量，在保证细节还原度的前提下优化模型的文件体量，适配不同的三维设计使用场景。
