离心式流体输送用闭式叶轮结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:417014
  • 离心式流体输送用闭式叶轮结构设计
  • 离心式流体输送用闭式叶轮结构设计
  • 离心式流体输送用闭式叶轮结构设计

  作为流体输送设备的核心过流部件,这类闭式叶轮的结构设计直接决定了整机的运行效率与运行稳定性,在清水离心泵、化工流程泵、低压离心通风机、小型涡轮增压器等设备中均有广泛应用,其核心作用是通过自身高速旋转,将输入的轴功转化为流体的压力能与动能,实现流体的加压输送。从实际工程应用场景来看,不同工况下的叶轮设计逻辑差异极大:输送清水类低粘度无杂质介质时,叶片型线多采用光滑后弯式设计,尽可能降低流道内的水力损失;输送含固体颗粒的浆体介质时,会适当加厚叶片前缘、加宽流道宽度,减少颗粒对壁面的冲刷磨损;输送腐蚀性介质时,则会在结构设计阶段预留足够的腐蚀裕量,同时简化流道内的凸起结构,避免介质滞留造成的局部腐蚀。

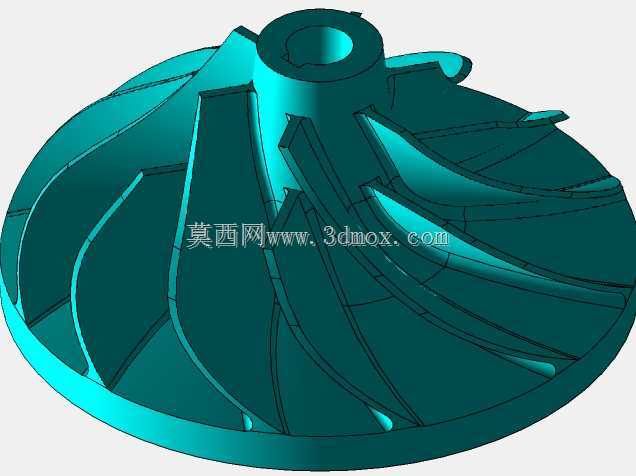

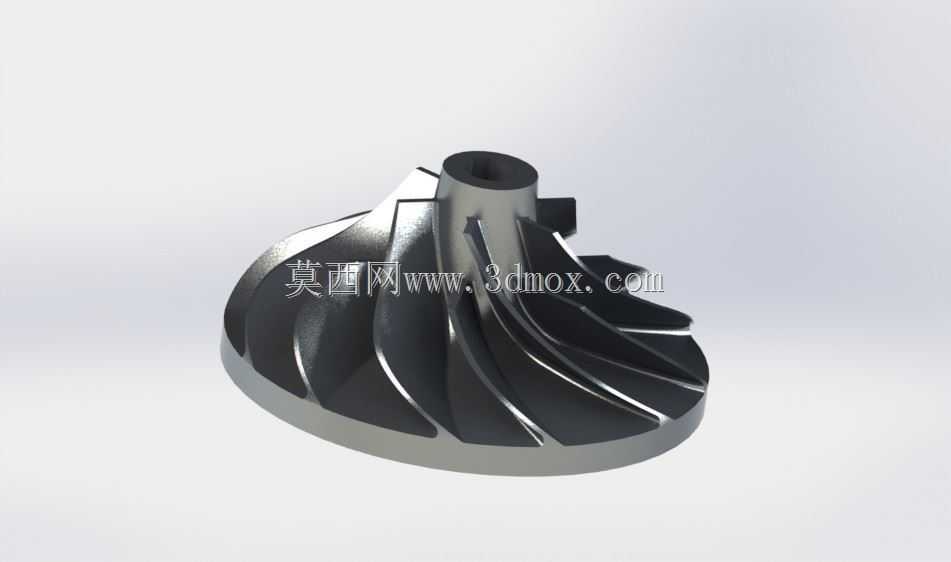

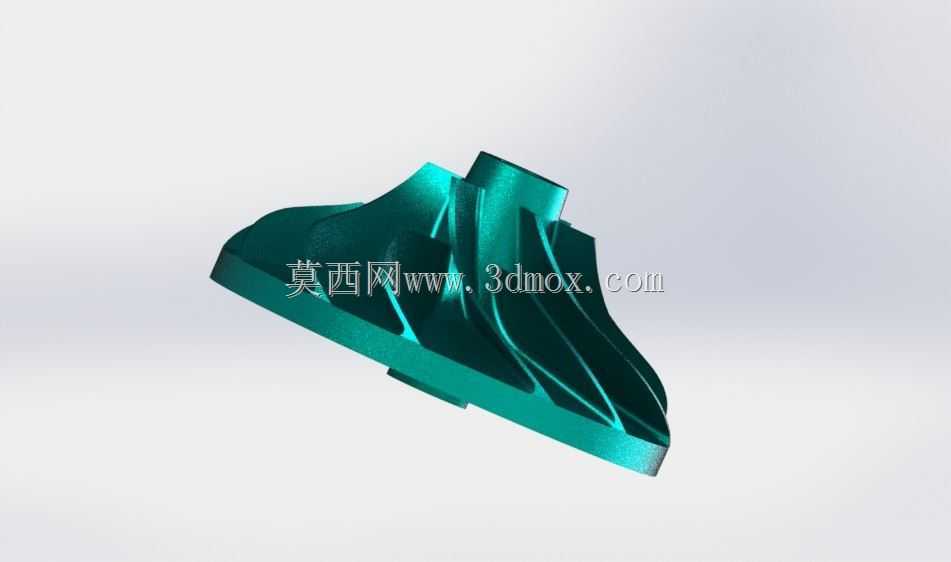

  这款叶轮采用后弯式三元扭曲叶片设计,叶片与轮盖、轮盘一体成型,属于典型的闭式叶轮结构,相比开式、半开式叶轮,其流道封闭性更好,容积效率更高,适合输送不含大颗粒杂质的洁净流体。设计过程中首先需要匹配设备的额定工况参数,根据设计流量、扬程、转速确定叶轮的进出口直径、叶片出口安放角、叶片数量等核心参数,再通过三元流理论对叶片型线进行迭代优化,确保流体在流道内的流速变化均匀,避免出现局部低压区造成的空化损伤,同时减少流道内的涡流、二次流损失。叶片前缘做了圆滑过渡处理,能够降低流体进入流道时的冲击损失,叶片尾缘则采用薄化设计,减少流体离开叶轮时的尾迹损失,提升整机运行效率。

  从安装边界来看,叶轮中心设置有与泵轴或电机轴配合的轴孔,轴孔处设计有键槽结构用于传递扭矩,部分同类型结构还会在轴孔端部设置锁紧螺纹孔,用于叶轮的轴向固定,避免高速旋转时出现轴向窜动。轮盘背部的尺寸需要匹配设备腔体的密封腔位置,确保叶轮安装后与密封件、泵体腔体之间留有合理的间隙,既不能间隙过大造成容积损失升高,也不能间隙过小导致运行过程中出现动静摩擦。轮盖的外轮廓尺寸需要匹配设备的吸入室口径,确保流体能够顺畅进入叶轮流道,避免在入口处出现流道突变造成的流速不均。

  实际建模过程中,需要重点关注叶片与轮盘、轮盖连接处的圆角过渡,这些位置是应力集中的高发区域,高速旋转时会承受较大的离心力与流体压力载荷,合理的圆角设计能够有效降低局部应力峰值,提升叶轮的结构强度与疲劳寿命。对于需要进行铸造加工的金属叶轮,建模时还需要预留拔模斜度与加工余量,同时确保流道表面的粗糙度符合设计要求,减少流体流动过程中的摩擦损失。如果是非金属材质的3D打印验证件,则可以适当优化支撑结构的添加位置,避免支撑残留破坏流道的型线精度,影响后续的性能测试结果。

  在设备装配环节,叶轮安装完成后需要进行动平衡校正,由于其属于高速旋转部件,剩余不平衡量必须控制在标准允许的范围内,否则运行过程中会产生剧烈振动,损坏轴承、密封等配套零部件,严重时甚至会造成整机报废。叶轮与轴的配合公差需要根据转速、载荷大小合理选择,既要保证传递扭矩时不出现打滑,也要方便后续检修时的拆卸维护。流道的型线精度会直接影响设备的实际运行性能,建模与加工过程中需要严格控制叶片型线的公差,避免出现流道宽度不均、叶片角度偏差过大等问题,否则会造成流体在流道内的流动状态紊乱,导致设备运行效率下降、振动噪声超标。
