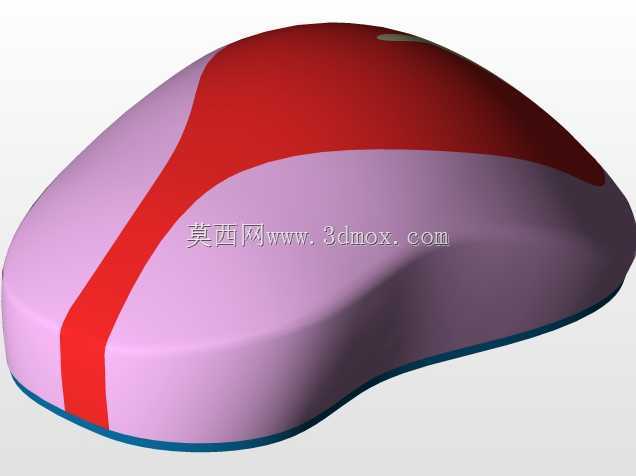

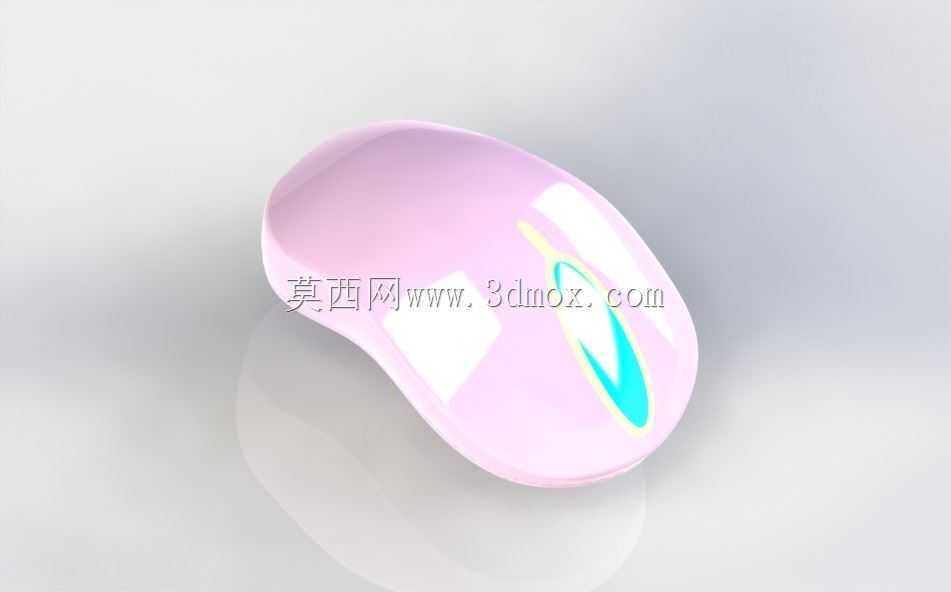

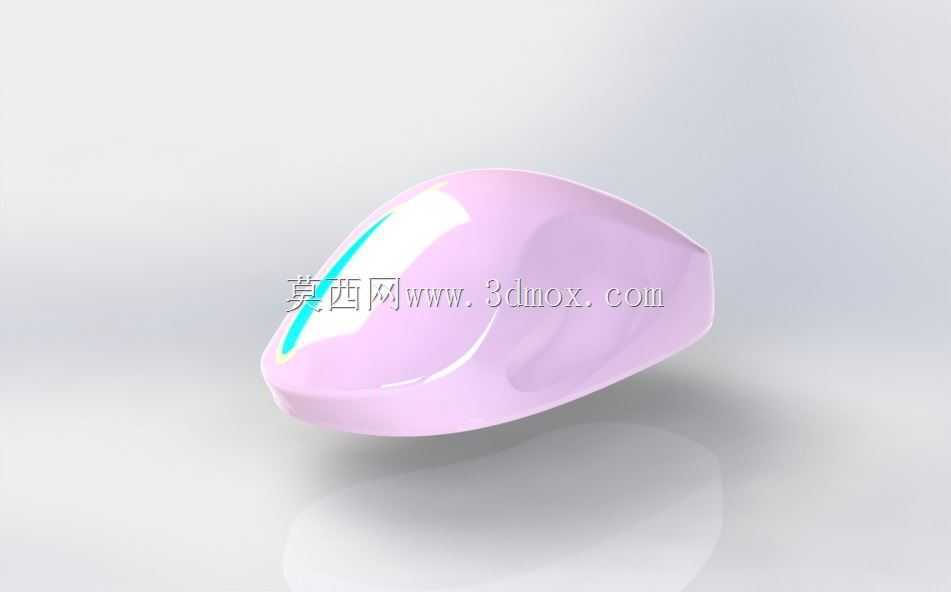

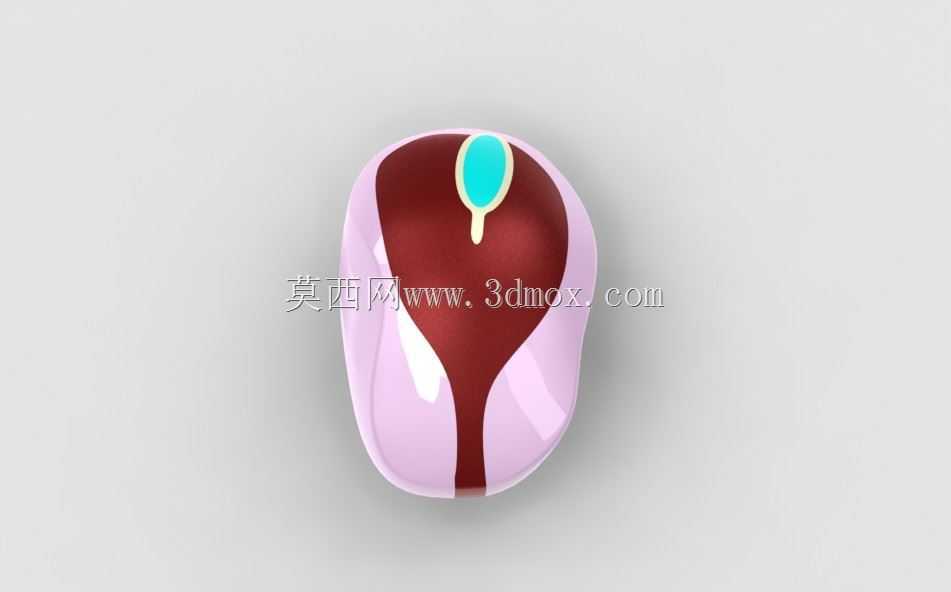

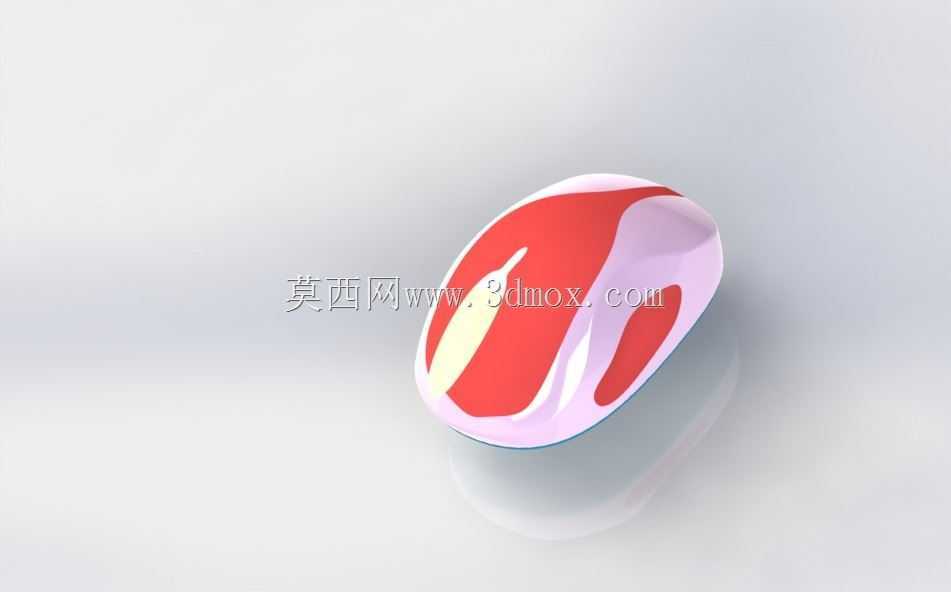

仿生流线型鼠形曲面外观结构件

　　做这类仿生曲面构件的建模，最先要考虑的不是外观好不好看，而是后续开模或者3D打印的脱模斜度、壁厚均匀性，很多新手做仿生件容易只顾着拉曲面，最后做出来的模型要么壁厚差太大注塑的时候缩痕明显，要么倒扣太多没法正常出模。这个鼠形构件整体采用大曲率顺滑过渡设计，没有尖锐棱角，所有曲面衔接处都做了G2连续处理，表面不会出现光影断层，要是做外观展示件的话，后期抛光、喷镀的工序能省不少事，不用反复补土打磨曲面接痕。从实际应用场景来说，这类仿生曲面件常用在儿童益智玩具的外壳、文创产品的装饰构件、科普展项的仿生演示道具上，也有部分消费电子的外观创意设计会参考这类低风阻曲面形态，做小型手持设备的外壳雏形，毕竟这种圆润无棱角的形态握持贴合度好，

　　不会有硌手的问题。设计的时候最先定的是整体的长宽高比例，整体长度控制在120mm左右，最大宽度65mm，整体高度40mm，这个尺寸边界刚好适配普通小型注塑机的模架规格，不用特意定制大模架，能控制开模成本，安装边界上底部预留了2mm的平直安装边，上面可以打两个直径3mm的安装孔，直接用自攻螺丝就能固定在内部的支撑骨架上，不用额外做卡扣结构，对于小批量生产的产品来说，这种安装方式容错率更高，装配的时候对位也方便。曲面构建的时候没有用太多零碎的曲面片，整个外轮廓是用三条主引导线扫掠出来的，头部位置做了轻微的内收弧面，模拟鼠类的头部轮廓，尾部自然收窄，整个曲面的曲率变化率控制在15%以内，不会出现曲率突变导致的应力集中问题，

　　要是用ABS材料注塑的话，这个曲率分布能让熔接痕刚好走到尾部收窄的位置，不会出现在外观主视面上，能减少后期外观处理的工作量。壁厚设计上整体保持均匀2mm，头部和尾部的过渡位置没有做突然的壁厚增减，避免注塑的时候出现走胶不齐或者局部缩孔的问题，内壁也没有加多余的加强筋，因为整体曲面的拱高足够，2mm壁厚的情况下自身的结构强度就能满足普通手持、摆放的使用需求，要是需要做承重更大的结构件，也可以在内壁对应安装柱的位置加放射状的加强筋，加强筋的厚度控制在壁厚的0.6倍，避免表面出现缩痕。很多人做这类仿生件容易犯的错是把曲面做的太“写实”，加很多没必要的凹凸细节，反而给生产制造添麻烦，这个构件把所有非必要的细节都做了简化，

　　只保留了整体的鼠形流线轮廓，既保留了仿生的形态识别度，又最大程度降低了生产制造的难度，不管是做手板验证还是批量注塑，都能快速落地。另外曲面的分模线设计在底部平直边的位置，刚好是安装后看不到的位置，不会破坏外观面的完整性，分模面做了0.5度的脱模斜度，正常顶出的时候不会刮伤表面，对于表面做高光喷涂的产品来说，这个分模位置能避免后续打磨分模线破坏高光面的平整度。要是用于文创展示场景，这个曲面形态也适合做真空镀膜处理，顺滑的曲面能让镀膜的金属质感呈现的更均匀，不会出现局部反光杂乱的问题，做儿童玩具外壳的话，这种无锐角的设计也能满足玩具安全标准的要求，不会出现划伤儿童皮肤的风险。建模的时候所有曲面都做了曲率检查，没有出现收敛或者褶皱的坏面，导出STEP格式的时候不会出现破面，不管是导入结构设计软件做后续的结构细化，还是导入编程软件做CNC加工，都不用反复修复几何面，能节省不少前期处理模型的时间。
