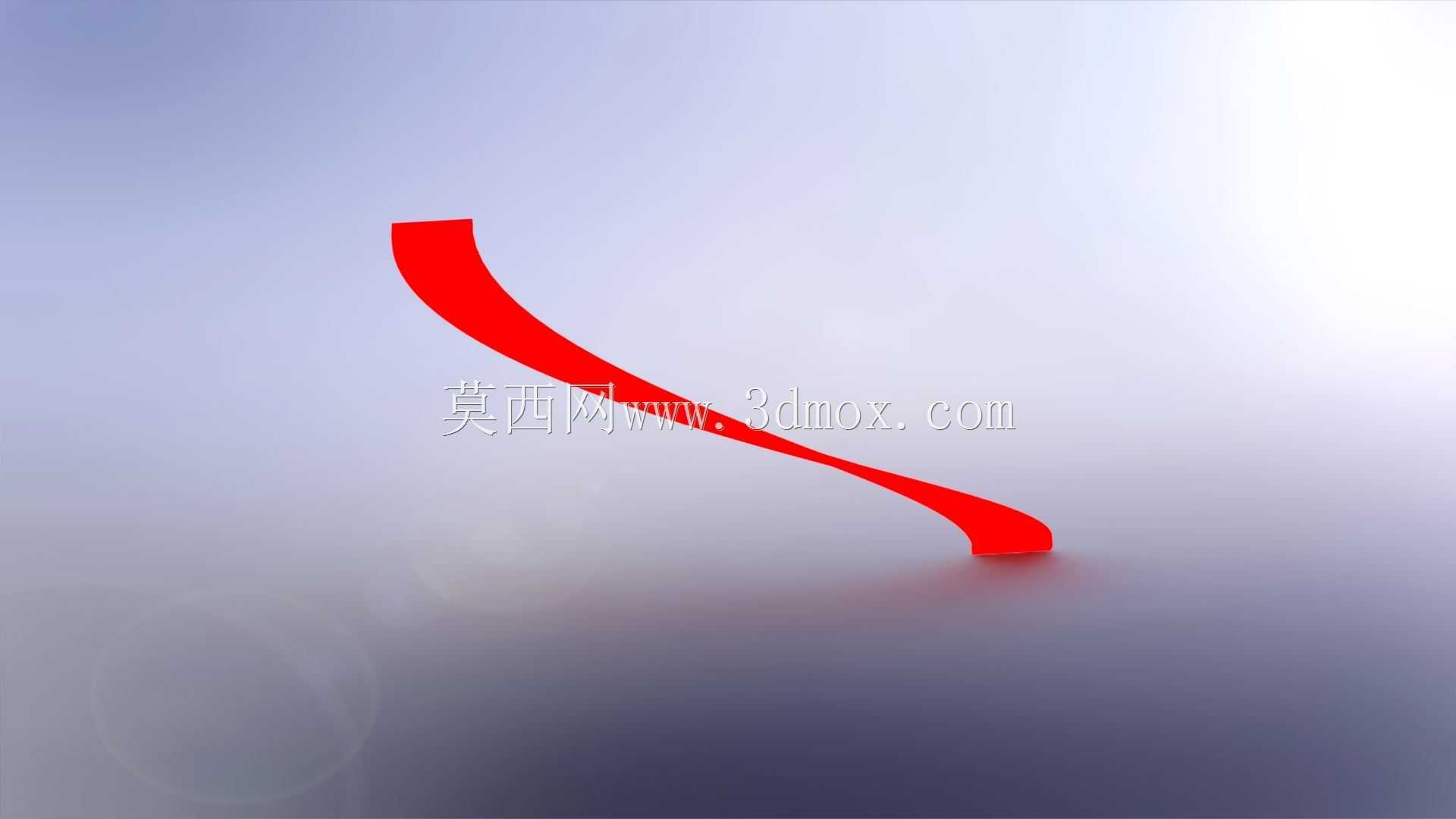

流线型螺旋曲面结构件三维设计

　　该螺旋形曲面构件的设计，最初是针对流体输送管路内的导流需求展开的，在化工物料输送、通风管道导流、小型流体设备的流道优化场景中，这类连续变曲率的螺旋曲面能够有效降低流体在管路变向、分流位置的紊流占比，减少流体对冲造成的能量损耗，同时避免固体颗粒类输送介质在管路拐角处的沉积堵塞问题。从结构设计逻辑来看，整个构件采用单段连续螺旋扫掠成型，曲面的曲率变化沿螺旋延伸方向呈线性过渡，没有出现曲率突变的折角区域，这种设计一方面能够降低流体经过构件表面时的局部阻力系数，另一方面也能减少构件自身在流体长期冲刷下的应力集中点，延长部件在含颗粒流体工况下的使用寿命。在建模过程中，首先确定了螺旋线的基圆直径与导程参数，

　　基圆尺寸的设定完全匹配对应管路的内壁安装边界，确保构件装入管路后，曲面边缘与管壁的间隙控制在1.5mm以内，避免流体从间隙处窜流影响导流效果；导程的取值则结合了流体的设计流速，当流速处于1.2-2.5m/s的常规工业输送区间时，该导程下的螺旋曲面能够引导流体形成稳定的旋流状态，既不会因为导程过小造成流体阻力陡增，也不会因为导程过大无法形成有效的旋流导流效果。构件的截面采用变厚度设计，靠近安装固定端的截面厚度为4mm，沿螺旋延伸方向逐渐过渡到自由端的2.5mm，这种变厚度设计一方面能够保证固定端的连接强度，满足构件在管路内长期受流体冲击的结构强度要求，另一方面也能减少自由端的材料用量，降低构件自身重量对安装固定点的载荷要求。

　　从安装适配性来看，构件的固定端预留了与管路法兰匹配的安装孔位，孔位的位置度公差控制在0.2mm以内，能够直接适配标准DN100到DN200管径的法兰连接结构，不需要额外加工转接件；整个构件的轴向安装长度控制在320mm以内，不会占用过多的管路安装空间，在现有管路的改造场景中，不需要对原有管路进行大规模切割改动，只需要替换对应位置的法兰段即可完成安装。在实际工况验证中，这类螺旋曲面构件除了流体导流场景外，也可作为小型物料分选设备的导向滑道使用，当颗粒状物料沿螺旋曲面下滑时，不同密度、不同摩擦系数的物料会在离心力与摩擦力的共同作用下沿曲面不同轨迹运动，实现简单的物料分级效果，此时曲面的表面粗糙度需要控制在Ra1.6以下，

　　减少物料下滑过程中的卡顿问题；如果用于食品类物料的输送导向，构件的材质可以选用304不锈钢，曲面的过渡圆角全部设计为R3以上，避免物料残留造成的卫生清理死角。建模过程中对曲面的连续性做了严格约束，整个螺旋曲面全部达到G2连续标准，曲面的法线方向沿螺旋线均匀变化，在后续的数控加工环节，无论是采用五轴铣削加工金属材质构件，还是采用注塑、3D打印工艺加工非金属材质构件，都能够生成平滑的加工刀路，减少加工过程中的刀痕残留，降低后续表面抛光的工作量。针对不同的使用场景，构件的螺旋旋向可以根据实际需求调整，当需要引导流体形成顺时针旋流时采用右旋螺旋结构，需要逆时针旋流时则调整为左旋结构，两种旋向的构件除了扫掠路径方向不同外，其余的截面参数、安装尺寸完全一致，具备良好的互换性。在结构强度校核环节，针对构件受流体正面冲击的工况，对固定端的连接位置做了局部加厚处理，加厚区域的过渡圆角设计为R5，避免加厚区域与主体曲面连接处出现应力集中，通过有限元模拟验证，在2.5m/s流速的含沙水体冲刷下，构件的最大应力值远低于常用工程塑料与金属材料的许用应力，不会出现结构变形或者断裂的问题。
