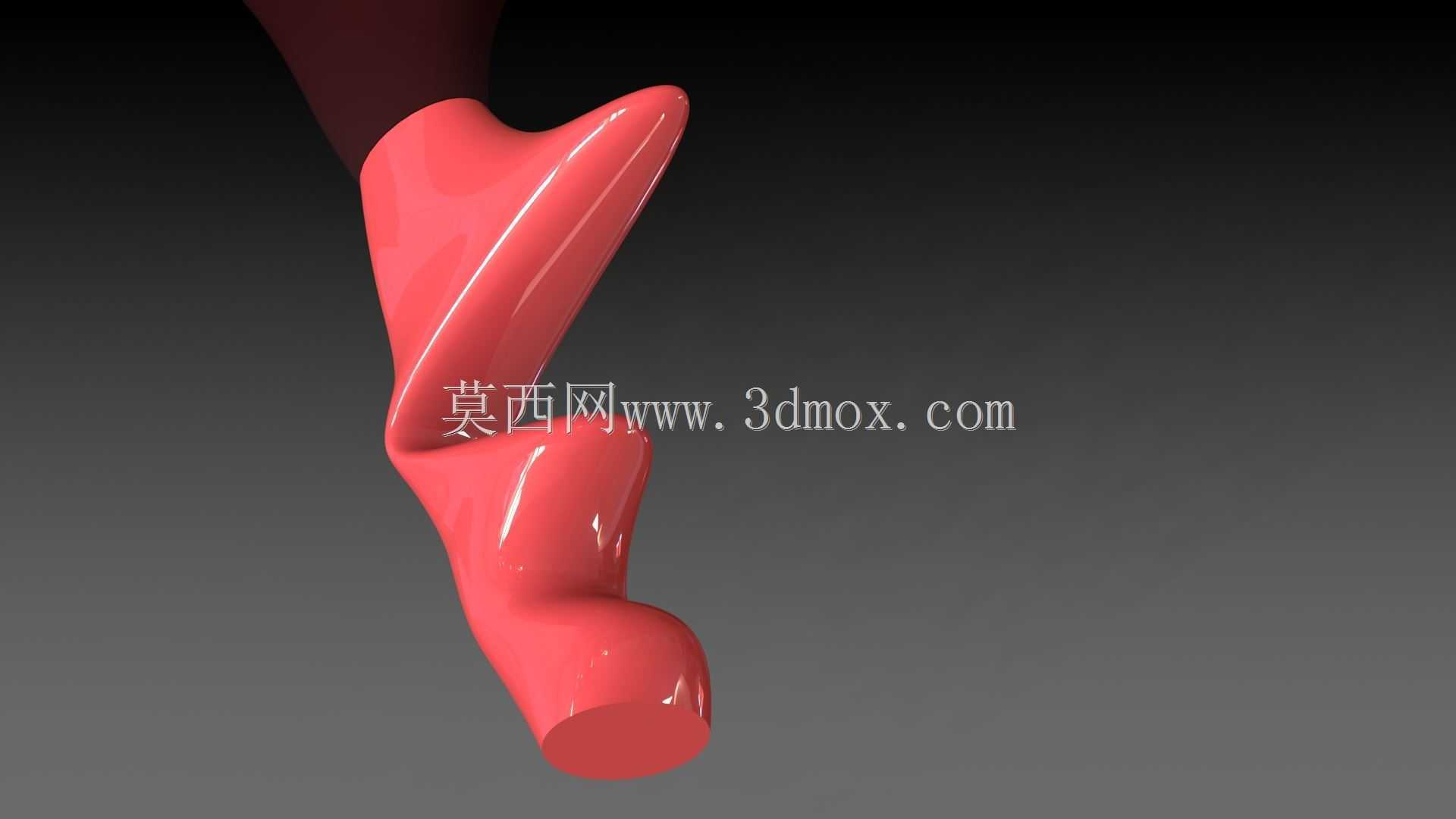

异形曲面连接结构件三维设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:417140
  • 异形曲面连接结构件三维设计
  • 异形曲面连接结构件三维设计

  这类异形曲面结构件的设计,最初是在流体输送管路的变向连接场景中萌生的需求,常规的直角弯头、圆弧弯头在面对非正交的管路走向、同时需要兼顾介质流动减阻与外部安装空间避让的工况时,往往会出现流道突变造成压损过大、或是外部轮廓与周边设备干涉的问题。在实际的项目落地过程中,这类构件首先要匹配的是安装边界的约束:两端的连接端面分别对应上游管路的出口与下游执行元件的入口,两个端面的中心距、轴线夹角并非标准管路件的固定参数,而是根据整套设备的内部布局反推得到,设计时首先要锁定两个连接端面的形位公差,保证端面的平面度、连接孔的位置度满足密封与装配要求,避免安装后出现渗漏或是连接螺栓受力不均的问题。

  从功能特性来看,该构件的曲面过渡段并非随意的自由造型,而是沿着介质流动的迹线做的顺滑扫掠,整个流道内壁的曲率变化是连续的,不存在曲率突变的折角,能够最大程度降低介质在构件内部流动时的湍流强度,减少压损,同时也能避免介质中的固体颗粒在折角处沉积造成流道堵塞,这一特性在粉体输送、粘稠流体输送的工况中优势尤为明显。外部曲面的设计则同步考虑了结构强度与安装避让,外壁的厚度根据内部介质的工作压力做了等强度优化,在曲率较大、应力集中的区域适当增加壁厚,在平直段则控制壁厚在合理范围,既保证构件在额定工作压力下不会出现变形开裂,也能尽可能控制构件的整体重量,降低对两端连接部位的载荷。

  设计过程中,首先是根据上下游接口的位置参数搭建基准坐标系,确定两个连接端面的基准平面与中心轴线,之后提取介质流动的核心迹线作为扫掠路径,路径上的每个控制点都对应流道的通径尺寸,保证整个流道的通径变化平滑,不会出现通径骤缩或是骤扩的情况。之后以流道曲面为基础,向外偏置得到内壁曲面,再根据壁厚要求生成外壁曲面,在两个连接端面处做过渡衔接,将曲面与端面的连接位置做圆角处理,避免应力集中。完成基础曲面造型后,还需要对构件做有限元受力分析,模拟额定工作压力下的应力分布,对应力超过材料许用应力的区域做局部加厚,对安全裕度过大的区域适当减薄,在满足强度要求的前提下优化材料利用率。

  在实际安装场景中,这类构件不需要额外的安装支架,直接通过两端的法兰或是快接接口与上下游部件连接,因此设计时还要考虑安装操作的空间,构件的外轮廓不能遮挡连接螺栓的操作空间,保证装配时工具能够顺利到达螺栓位置完成紧固。同时,外表面的曲面顺滑无死角,也方便后续设备维护时的表面清洁,在食品、医药类对卫生要求较高的生产场景中,这种无死角的外曲面不会积存灰尘与物料残留,能够满足卫生级设备的清洁要求。

  不同于标准管路件的固定参数,这类异形曲面构件的设计完全是基于具体设备的布局需求定制,在三维建模过程中需要全程关联上下游的装配基准,一旦上下游的接口位置出现调整,只需要修改基准参数就能快速更新整个构件的曲面模型,不需要重新从零开始绘制,这也要求建模过程中参数化逻辑清晰,所有的曲面特征都与基准参数保持关联,避免出现特征脱节导致修改后模型报错的问题。另外,在曲面的曲率连续性处理上,要保证G2连续,不仅是视觉上的顺滑,更要保证流动与受力的平滑过渡,避免出现曲率拐点造成的流动滞止区或是应力集中线,这也是这类异形构件设计区别于普通标准件的核心要点。
