圆柱螺旋压缩弹簧三维结构设计

　　日常做结构设计时，圆柱螺旋压缩弹簧是最常接触的弹性元件之一，小到消费电子的按键回弹结构，大到重型工程机械的缓冲悬架，几乎所有需要蓄能、缓冲、复位的机械结构里都能见到它的身影。做这个弹簧的三维建模时，首先要明确的是它的实际工况边界，不能只照着几何外形画个螺旋扫掠就完事。先从安装场景说起，这类弹簧多数是套在导向轴或者安装在导向孔内工作的，所以建模时首先要确定的是弹簧的外径和内径尺寸，外径要比安装导向孔的内径单边留出0.5到2毫米的间隙，具体数值根据弹簧线径和自由长度调整，避免工作时弹簧外径膨胀蹭到孔壁造成卡滞；内径则要比配套的导向轴直径大0.3到1.5毫米，防止弹簧伸缩过程中与导向轴发生摩擦磨损，影响使用寿命。

　　弹簧的功能核心是靠螺旋圈的弹性变形来提供反力，所以设计时有效圈数的设定是关键，有效圈数直接决定了弹簧的刚度，也就是单位压缩量对应的弹力大小。建模时要注意，弹簧两端的支撑圈是不参与弹性变形的，通常两端各并紧1到1.5圈，端部磨平，磨平部分的长度不小于圈周长的四分之三，这样安装后弹簧端面能和安装基座完全贴合，不会出现工作时偏斜、受力不均的问题。很多新手建模时容易忽略支撑圈的处理，直接把有效圈数从头画到尾，实际加工出来的弹簧两端是尖的，根本没法平稳安装，受力后很容易出现侧弯失稳的情况。

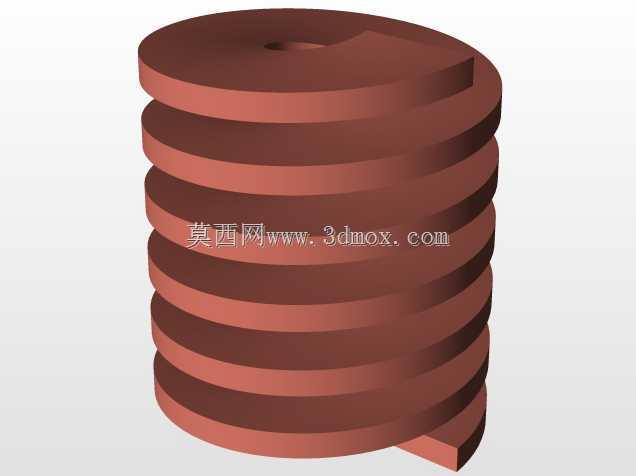

　　从外形结构上看，这个弹簧采用的是等节距圆柱螺旋结构，这种结构的优势是刚度线性度好，在有效压缩行程内弹力和压缩量基本呈线性关系，方便设计时做力学计算，也方便后期装配调试时的弹力匹配。节距的选择要结合最大压缩量来定，要保证弹簧被压缩到最大工作载荷时，圈与圈之间还留有一定的间隙，避免出现并圈现象，一旦并圈，弹簧的刚度会突然变大，不仅会影响弹力输出特性，还会因为圈与圈的碰撞摩擦产生异响和磨损。线径的选择则要结合工作载荷和疲劳寿命要求，线径越粗，弹簧能承受的载荷越大，但对应的刚度也会越高，相同压缩量下需要的外力更大，设计时要平衡载荷需求和行程需求，不能盲目选粗线径导致弹力过大，也不能选细线径导致载荷不够出现永久变形。

　　建模过程中，螺旋线的生成是核心步骤，要先确定弹簧的中径，也就是线径中心所在圆柱的直径，中径的大小直接影响弹簧的稳定性，通常长径比（自由长度和中径的比值）要控制在3到5之间，如果长径比过大，弹簧压缩时很容易出现失稳弯折的情况，这时候就需要考虑加导向结构，或者改用内外嵌套的组合弹簧结构。扫掠特征生成实体时，要注意螺旋线的升角方向，常规压缩弹簧都是右旋，只有在特定的配套结构里才会用到左旋，比如和右旋弹簧嵌套使用的时候，避免两个弹簧卡在一起。端部磨平的处理要贴合实际加工工艺，磨平后的端面厚度大概是线径的四分之一，不能磨得太薄导致端部强度不足，也不能磨得不够导致端面不平整。

　　实际应用里，这类弹簧的使用场景非常广，比如阀门的启闭复位结构，靠弹簧的弹力保证阀门在无外力时保持常闭或者常开状态；振动设备的隔振支撑，靠弹簧的变形吸收振动能量，减少振动传递；各类夹具的夹紧结构，靠弹簧的弹力提供持续的夹紧力，避免工件松动；还有汽车的离合器、制动器里的回位弹簧，工程机械里的缓冲弹簧，日常五金里的门锁弹簧、沙发弹簧，都是这类圆柱螺旋压缩弹簧的典型应用。建模时除了几何尺寸准确，还要考虑后续工程图的导出，要能直接从三维模型里提取出自由长度、线径、中径、有效圈数、总圈数、节距、端面磨平要求这些加工参数，方便直接对接生产，不用再反复核对二维尺寸。另外还要考虑装配干涉检查，把弹簧模型放到整体装配体里，模拟最大压缩行程时的状态，检查是否和周边零件存在干涉，提前规避装配时出现的问题，毕竟弹簧是活动件，不能只看自由状态下的装配关系，要模拟整个工作行程内的运动状态，确保整个运动过程中都不会出现卡滞、干涉、摩擦超出允许范围的情况。很多时候设计出问题，都是因为只考虑了静态装配位置，没考虑弹簧压缩变形后的尺寸变化，导致工作时弹簧蹭到周边零件，轻则磨损异响，重则弹簧断裂失效，引发设备故障。做这类基础通用零件的三维模型，最考验的就是对实际加工工艺和装配工况的理解，不是画个外形像的模型就够了，每一个尺寸参数的设定，每一处结构细节的处理，都要对应实际生产和使用中的需求，这样建出来的模型才是能直接用于生产、用于装配的有效模型，而不是只能看外观的样子货。
