工业用镂空金属托盘与煎锅组合结构

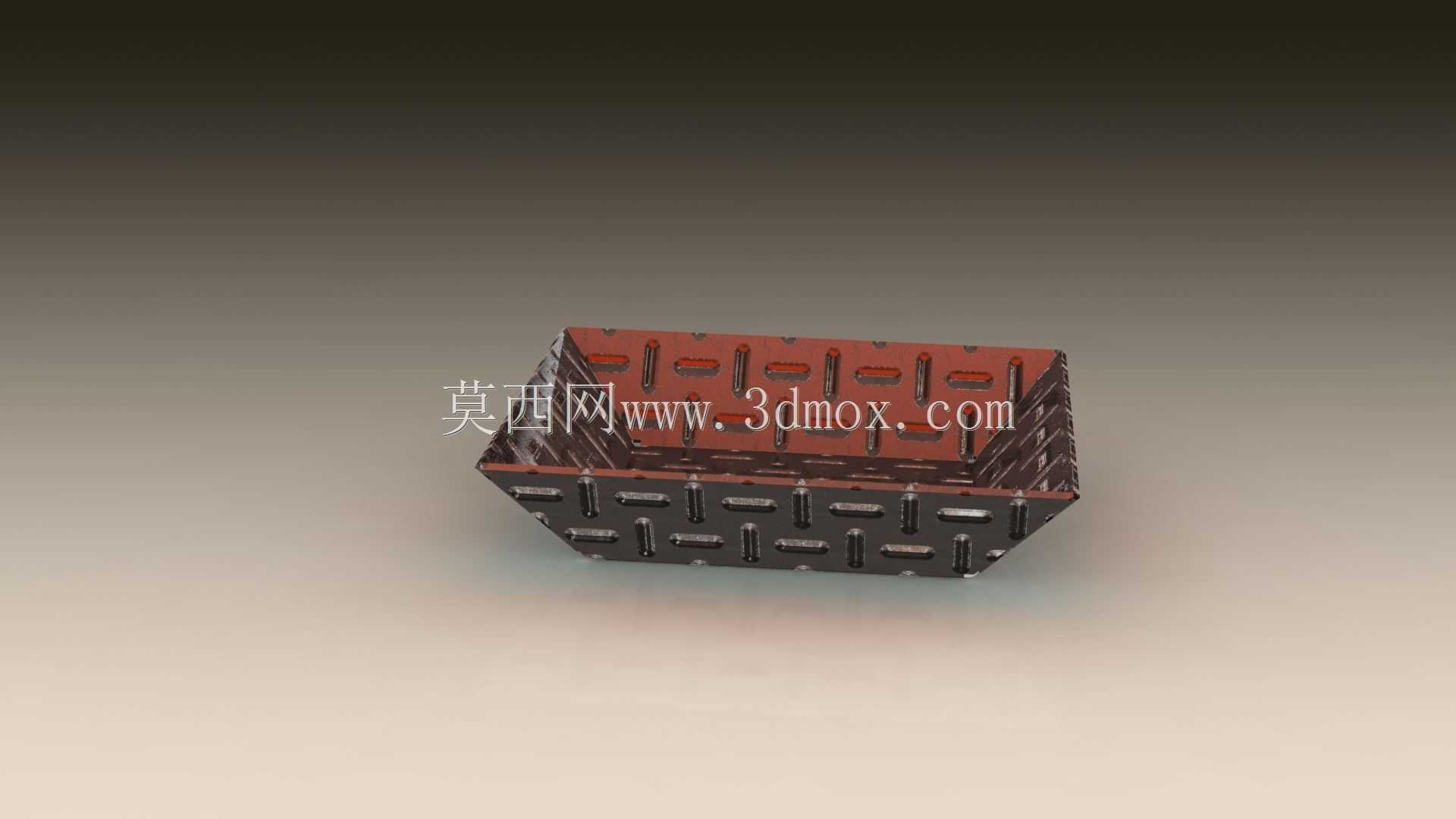

　　这类带镂空格栅结构的金属托盘，在食品加工生产线的物料周转环节应用十分广泛，尤其是面点、预制菜加工工段，既可以作为醒发、油炸工序的临时承载件，也能直接配套煎锅完成食材的煎制、沥油工序，减少物料在不同容器间转移造成的形变与损耗。从结构设计来看，托盘整体采用梯台形敞口设计，上宽下窄的结构一方面能够在堆叠存放时实现嵌套收纳，大幅降低仓储与线边暂存的空间占用，另一方面敞口边缘做了外翻的折边处理，既可以提升整体结构的抗形变能力，避免满载搬运时出现边缘变形，也能作为卡接位适配生产线的输送导轨、自动上料机构的卡爪定位需求。盘体侧壁与底部的长条形镂空格栅，是整个结构的功能核心，格栅的宽度经过严格计算，既能够保证油炸、煎制过程中热油的快速回流，

　　减少残油附着在食材表面，也能避免尺寸较小的食材从缝隙掉落，同时镂空结构大幅降低了盘体自身重量，配合侧壁均匀分布的加强筋结构，在1.2mm壁厚的情况下就能实现15kg的额定承载，相比同尺寸实心金属盘减重40%以上，操作人员手动搬运时的负荷明显降低。配套的煎锅部分采用与托盘一致的外形轮廓，锅体底部做了微凸的弧面处理，能够让加热过程中锅底的油液向四周均匀分散，避免局部油温过高造成食材焦糊，锅体侧壁的高度刚好能够与托盘底部的限位凸台配合，当托盘放置在煎锅上方时，两者之间预留15mm的沥油间隙，煎制完成后可以直接将托盘架在锅体边缘完成沥油，不需要额外配置沥油架。从安装适配边界来看，托盘的外翻边宽度为20mm，

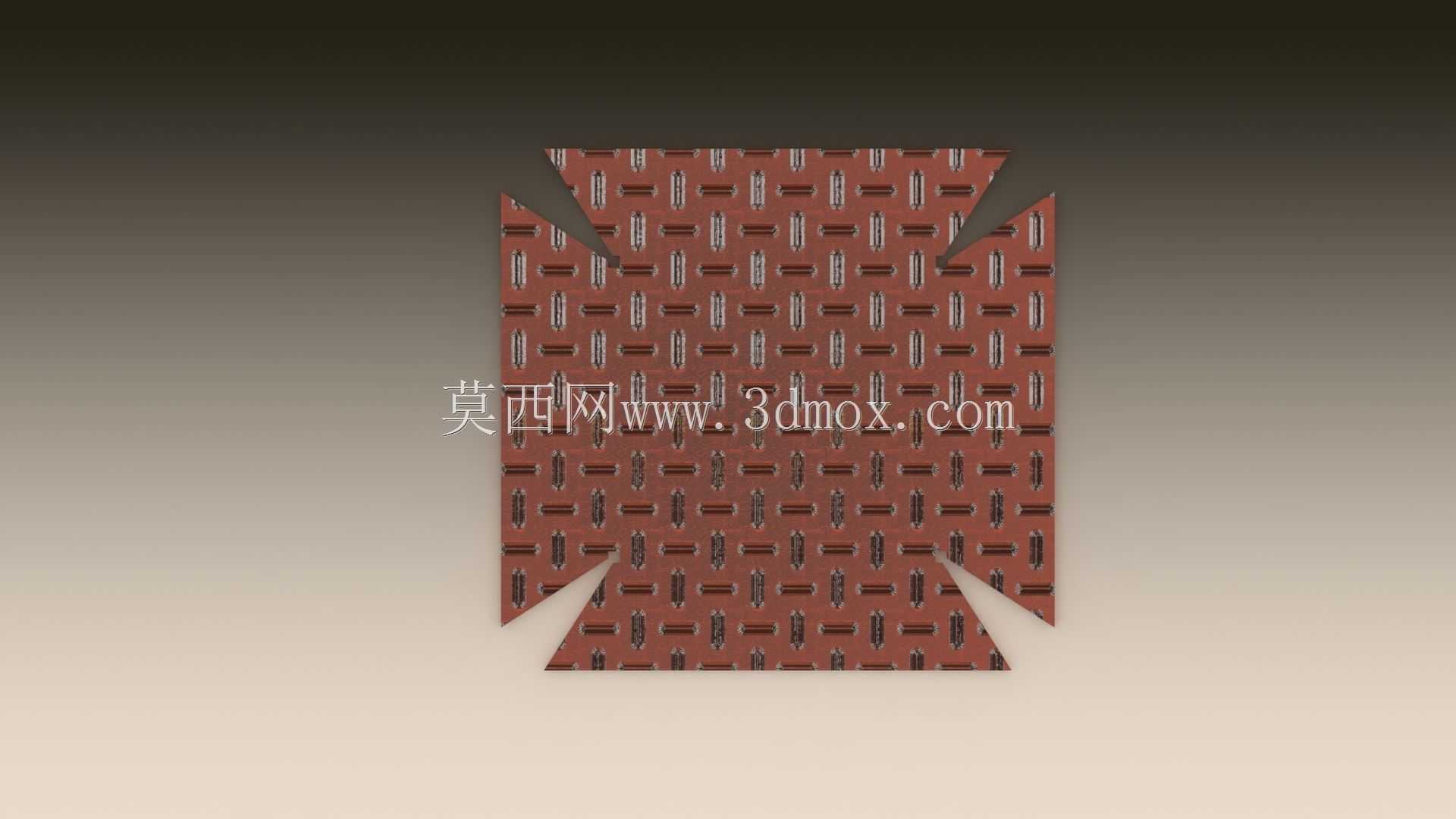

　　能够适配市面上多数宽度为400mm的食品输送线护栏间距，底部的四个角做了半径8mm的圆角处理，既能够避免直角结构在搬运过程中划伤操作人员，也能在自动码垛设备抓取时起到导向作用，降低对位精度要求。盘体表面的格栅采用冲压一体成型工艺，没有额外的焊接接缝，避免了焊缝位置容易积存食物残渣、难以清洗的问题，整体结构符合食品接触设备的卫生设计要求，清洗时高压水枪可以直接穿过镂空结构冲洗到盘体所有表面，没有清洁死角。在实际产线应用中，这类结构除了食品加工场景，也可以作为小型五金零部件热处理工序的料盘使用，镂空结构能够让热处理炉内的热空气充分循环，保证盘内所有工件受热均匀，梯台形的结构也方便热处理完成后直接将工件倾倒至下一道工序的料斗内，

　　不需要人工逐个捡拾工件。设计过程中需要重点关注格栅的排布方向，长条形格栅沿盘体长度方向均匀排布，相邻格栅之间的连接筋宽度为5mm，既能够保证盘体的纵向抗弯折强度，也能避免热胀冷缩过程中出现格栅变形，在220℃的持续工作温度下，盘体的整体形变量控制在0.3mm以内，不会出现卡滞在输送导轨上的问题。锅体的把手安装位采用隐藏式内嵌设计，不会突出锅体外侧，多个锅体堆叠时不会出现把手干涉的问题，同时内嵌的安装位能够让把手与锅体的连接强度更高，满载时提起不会出现把手脱落的风险。
