方形截面90度弯角实心金属连接构件

　　这类方形截面的90度弯角实心构件，在设备框架搭建、工装夹具定位、小型支撑结构里的使用频率非常高，很多刚入行的结构设计人员容易忽略这类小构件的细节设计，往往直接用两个直型材拼接，实际在有振动、反复载荷的工况下，拼接处的应力集中会直接导致连接失效，而一体弯制成型的构件就能规避这个问题。

　　从实际应用场景来看，这类构件常出现在小型自动化设备的侧边防护架连接位、物料周转台的边角支撑、检测工装的定位挡边位置，还有部分户外金属设施的转角加固处，因为是实心方料弯制，相比空心方管弯件，它的抗扭、抗侧向冲击能力要强很多，不会出现空心件受冲击后管壁凹陷变形的问题，在需要承受一定径向载荷的定位场景里，不需要额外加内衬支撑就能直接使用。

　　设计这类构件的时候，首先要确认弯角处的内R尺寸，这个参数直接和加工工艺绑定，如果是冷弯成型，内R不能小于方料截面的边长，不然弯制过程中弯角外侧会出现拉伸裂纹，内侧会出现材料堆积起皱的缺陷，很多新手建模的时候直接做直角内R，实际根本没法加工，最后只能改图耽误项目进度。其次要考虑两个直边段的长度公差，因为这类构件很多时候是直接作为定位挡块使用，直边段的长度偏差如果超过0.1mm，就会导致后续装配的工位出现定位偏移，尤其是在和直线导轨、气缸安装板配合的时候，尺寸链的累计误差会直接影响设备的运行精度。

　　从安装边界来看，这类构件的安装方式通常有两种，一种是在两个直边的端面加工螺纹孔，通过端面螺丝和其他型材连接，这时候建模的时候要注意螺纹孔的深度不能超过直边长度的三分之二，避免钻孔的时候钻到弯角变形区，导致螺纹孔歪斜；另一种是在直边的侧面加工沉头过孔，通过侧面锁螺丝固定，这时候要注意沉头孔的位置要避开弯角的应力集中区，距离弯角起点的位置至少要留出1.5倍截面边长的距离，不然锁螺丝的时候的压紧力会导致弯角处产生微变形，长期使用后会出现角度偏移。

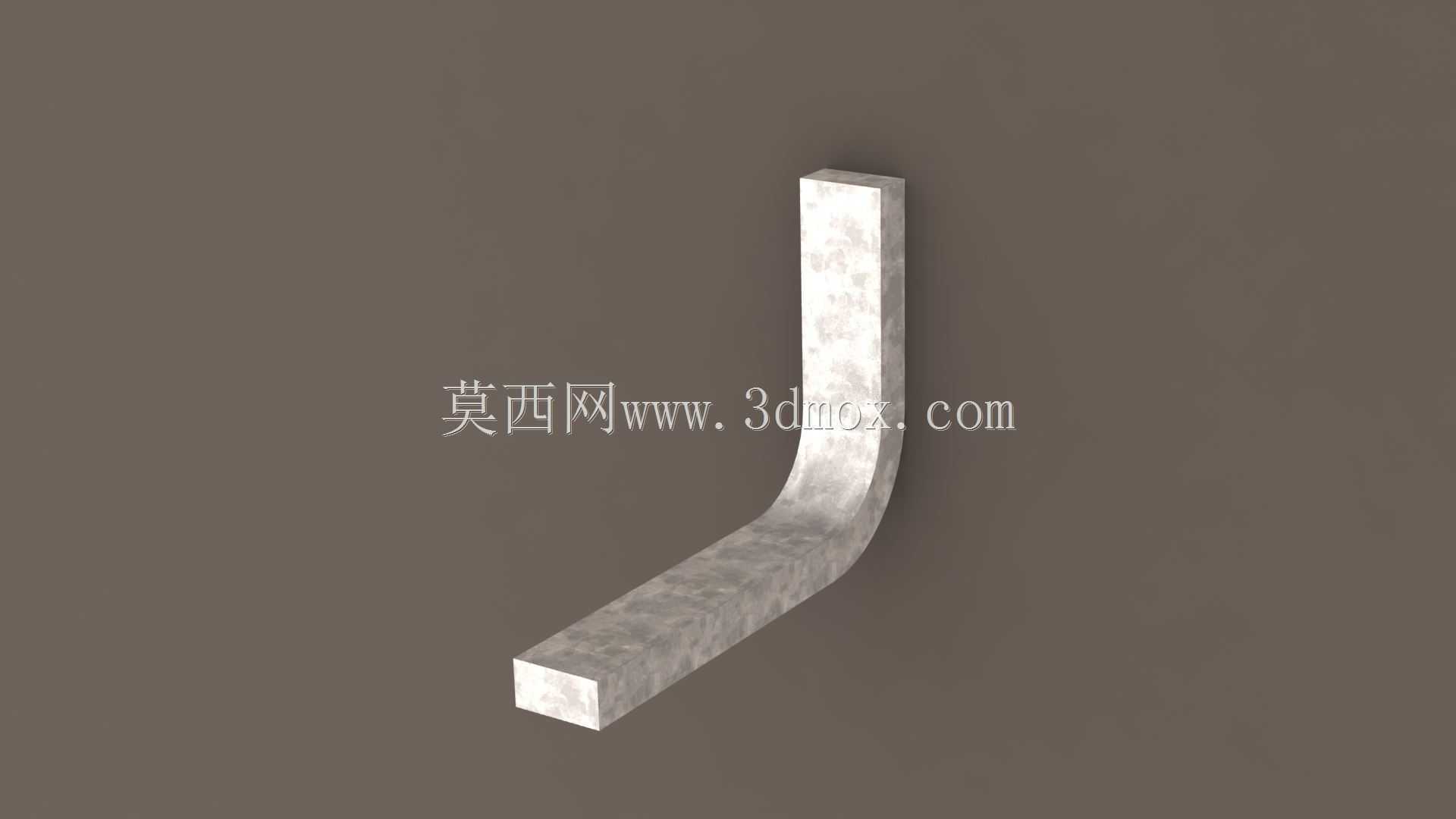

　　构件的截面是等边长的正方形，这种截面设计的好处是各个方向的抗弯截面模量一致，不管载荷来自哪个垂直于直边的方向，承载能力都是相同的，不像矩形截面会有强弱轴的区分，在设计的时候不需要额外考虑安装方向的承载差异，降低了装配出错的概率。弯角处的过渡是光滑圆弧过渡，没有尖锐的棱角，一方面是加工工艺的必然要求，另一方面也能减少应力集中，在承受反复冲击载荷的时候，应力不会在尖角处累积导致构件断裂，很多现场使用的故障案例里，凡是转角处做尖锐直角的支撑件，在振动工况下基本都会在转角处萌生裂纹，最后断裂失效。

　　在做三维建模的时候，要注意弯角处的材料变形补偿，因为实心方料冷弯的时候，弯角外侧的材料会被拉伸，截面会有轻微的收窄，内侧材料被挤压，截面会有轻微的鼓出，如果建模的时候完全按照等截面扫描做弯角，实际加工出来的构件在弯角处的尺寸会和模型有偏差，如果是需要和其他槽位配合安装的场景，这个偏差就会导致装配卡滞，有经验的工程师会在建模的时候给弯角处的截面做轻微的预变形补偿，抵消加工过程中的材料形变，保证最终成品的安装尺寸符合要求。

　　另外这类构件的表面处理也要结合使用场景考虑，如果是在普通车间的设备上使用，做常规的喷塑或者镀锌处理就可以满足防锈要求，如果是在食品加工、洁净车间的设备上使用，就需要做镜面抛光处理，避免积尘积垢，这时候建模的时候就要注意弯角处的圆弧要足够光滑，不能有建模的小碎面、棱角，不然抛光的时候没法处理到位，会留下卫生死角。还有在有导电要求的场景下，比如设备的接地连接构件，这类实心弯件的导电连续性要远好于拼接件，不需要额外做跨接接地线就能满足接地电阻的要求，减少了现场安装的工作量。

　　很多人觉得这类小构件结构简单，不需要花太多精力设计，实际上在很多设备故障的溯源里，恰恰是这类不起眼的小构件出问题导致整条线停机，比如某检测设备的定位挡边用了拼接的直角件，在长期反复的物料撞击下，拼接处的螺丝松动，导致挡边偏移，检测工位的传感器触发位置不对，连续出现误判，最后换成一体弯制的实心构件后，问题就彻底解决了。所以在做结构设计的时候，哪怕是这类简单的弯角构件，也要结合实际工况、加工工艺、安装方式去细化参数，不能只画个大概形状就丢给加工部门。
