螺旋缠绕式金属导电线材结构设计

　　这类螺旋形态的金属线材，在电气布线、小型设备内部走线、弹性连接结构中有着非常广泛的应用场景，不同于常规直线布设的线材，螺旋缠绕的结构可以在有限的安装空间内预留足够的伸缩余量，避免设备运行过程中因部件位移拉扯线材导致的线芯断裂、绝缘层破损问题。从实际使用场景来看，这类结构常出现在需要往复运动的小型机构走线中，比如小型自动化设备的活动端供电、手持电动工具的内部引线、消费电子的翻盖/滑盖结构连接线，部分需要缓冲形变的接地连接结构也会采用类似的螺旋金属丝设计，依靠金属本身的弹性和螺旋结构的形变能力，抵消装配公差和运行过程中的位移量。

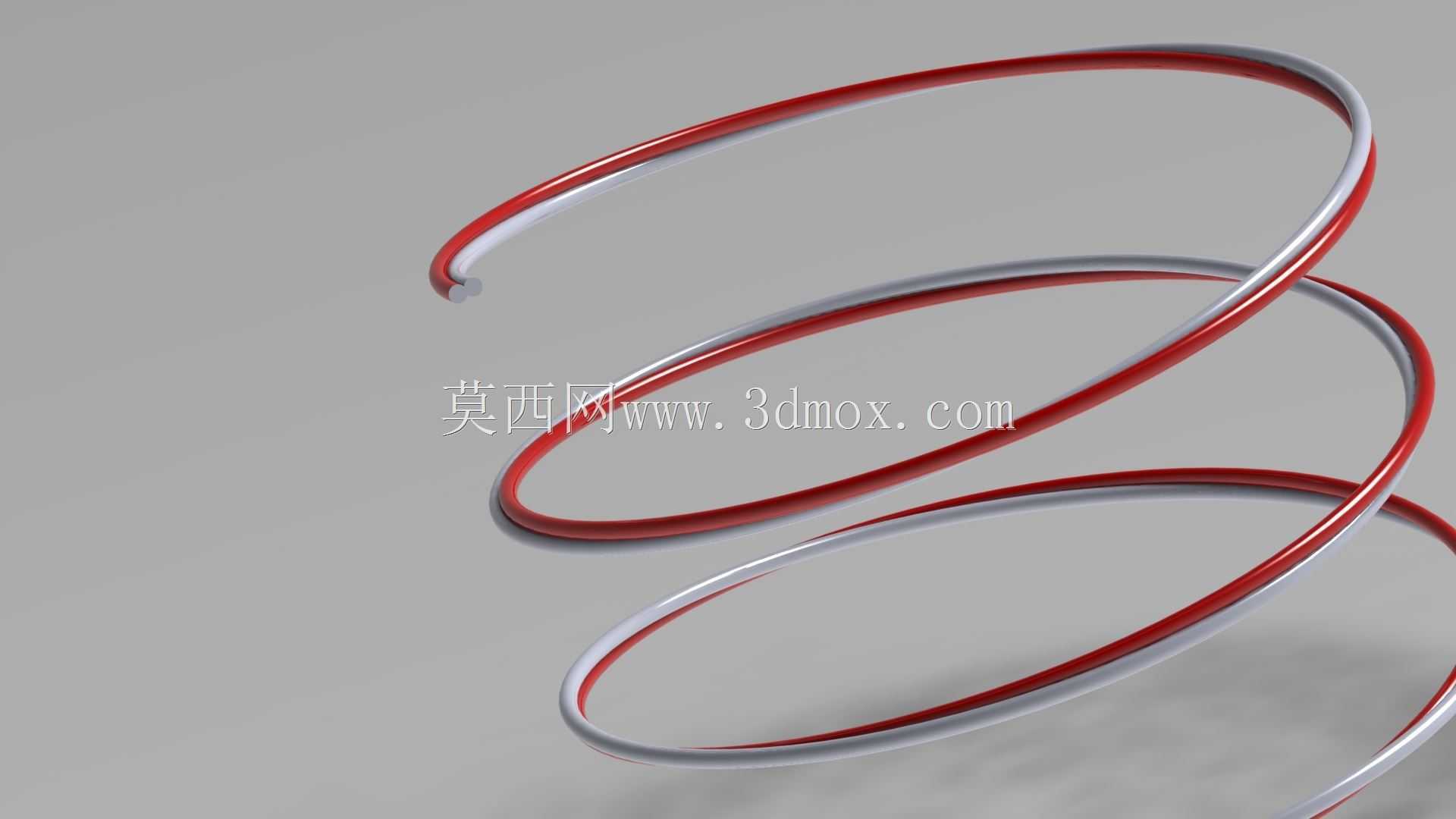

　　在功能特性层面，该金属丝采用双组分并行缠绕的结构设计，外层红色部分为绝缘包覆层，内部银白色部分为导电金属线芯，并行缠绕的双股结构既可以实现正负极回路的独立布设，减少额外的线束固定件使用，也能通过双股线的相互约束提升整体结构的抗形变能力，避免单股线材反复弯折后出现的塑性变形问题。螺旋的圈径、螺距参数经过匹配设计，在自然状态下整体结构保持规整的螺旋形态，拉伸时可以沿轴向延伸至原长的3-4倍，外力撤除后可以快速回弹至初始形态，不会出现永久变形，这一特性可以大幅降低活动走线的固定难度，不需要预留过长的冗余线材，也能避免线材在活动过程中与周边部件发生剐蹭、缠绕。

　　设计过程中首先需要匹配应用场景的拉伸行程需求，确定螺旋的中径、有效圈数和线材总长度，螺旋中径过小会导致线材弯曲应力过大，反复伸缩后绝缘层容易出现疲劳开裂，中径过大则会占用过多安装空间，不利于设备内部的紧凑布局。线芯的材质选择需要兼顾导电性能和弹性要求，常规场景下采用退火软铜作为线芯材质，既可以保证良好的导电性能降低线路压降，也能具备足够的抗疲劳性能，承受数千次的反复拉伸弯折不会出现线芯断裂。绝缘包覆层采用耐磨的柔性高分子材料，厚度控制在合理区间，既要保证足够的绝缘强度和耐磨性能，也不能因为包覆层过厚导致整体结构硬度过高，影响螺旋结构的回弹性能。

　　安装边界层面，这类螺旋金属丝的两端需要预留足够长度的直线段用于接线端子压接，直线段长度根据接线端子的规格确定，一般不小于15mm，保证压接后端子与线芯的接触面积足够，避免接触电阻过大导致的发热问题。安装时螺旋段的布设需要避开尖锐的结构棱边，防止伸缩过程中绝缘层被棱边割破，同时要保证螺旋段的自然伸缩方向与部件的运动方向保持一致，避免侧向受力导致螺旋结构出现卡滞、变形。在固定两端接线端时，需要在螺旋段的起始位置设置线卡固定，避免伸缩过程中的拉力直接作用在接线端子的压接位置，导致端子脱落或者线芯被拉断。

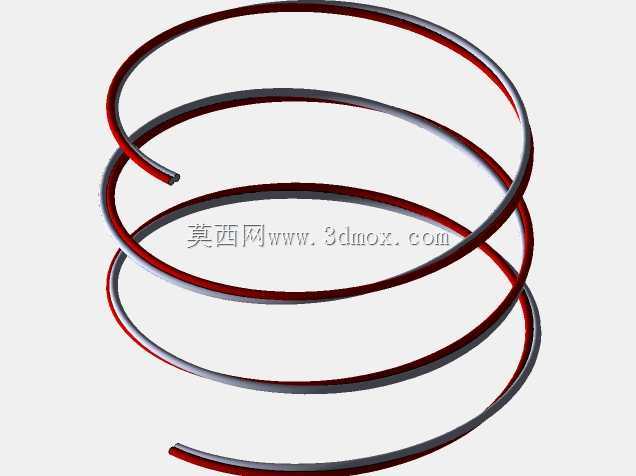

　　从结构建模的角度来看，这类螺旋线材的建模需要重点处理螺旋路径的顺滑过渡，尤其是两端直线段与螺旋段的衔接位置，需要采用相切过渡的曲线生成路径，避免路径出现尖角导致扫描生成的实体出现应力集中的突变结构，模拟实际生产过程中线材弯折的自然形态。双股线的缠绕需要保证两根线材的路径保持固定的间距，不会出现相互交叉、干涉的问题，还原实际生产过程中双股并绕的工艺形态。渲染过程中需要区分金属线芯的金属质感和绝缘层的半光泽塑料质感，准确呈现不同材质的表面反光特性，方便设计人员直观判断结构的外观效果和尺寸匹配度。

　　在实际选型应用中，需要根据线路的载流量要求确定线芯的截面积，根据设备的运动行程确定螺旋段的自由长度和最大拉伸长度，根据安装空间的尺寸限制确定螺旋的外径参数，三个参数相互匹配才能保证线材在使用过程中既满足电气性能要求，也能适应机械运动的形变需求，不会出现过早的疲劳损坏。这类结构相比普通的直线线束加拖链的布线方案，占用空间更小，安装更加简便，成本也更低，在小型化、轻量化的设备结构中有着不可替代的应用优势。
