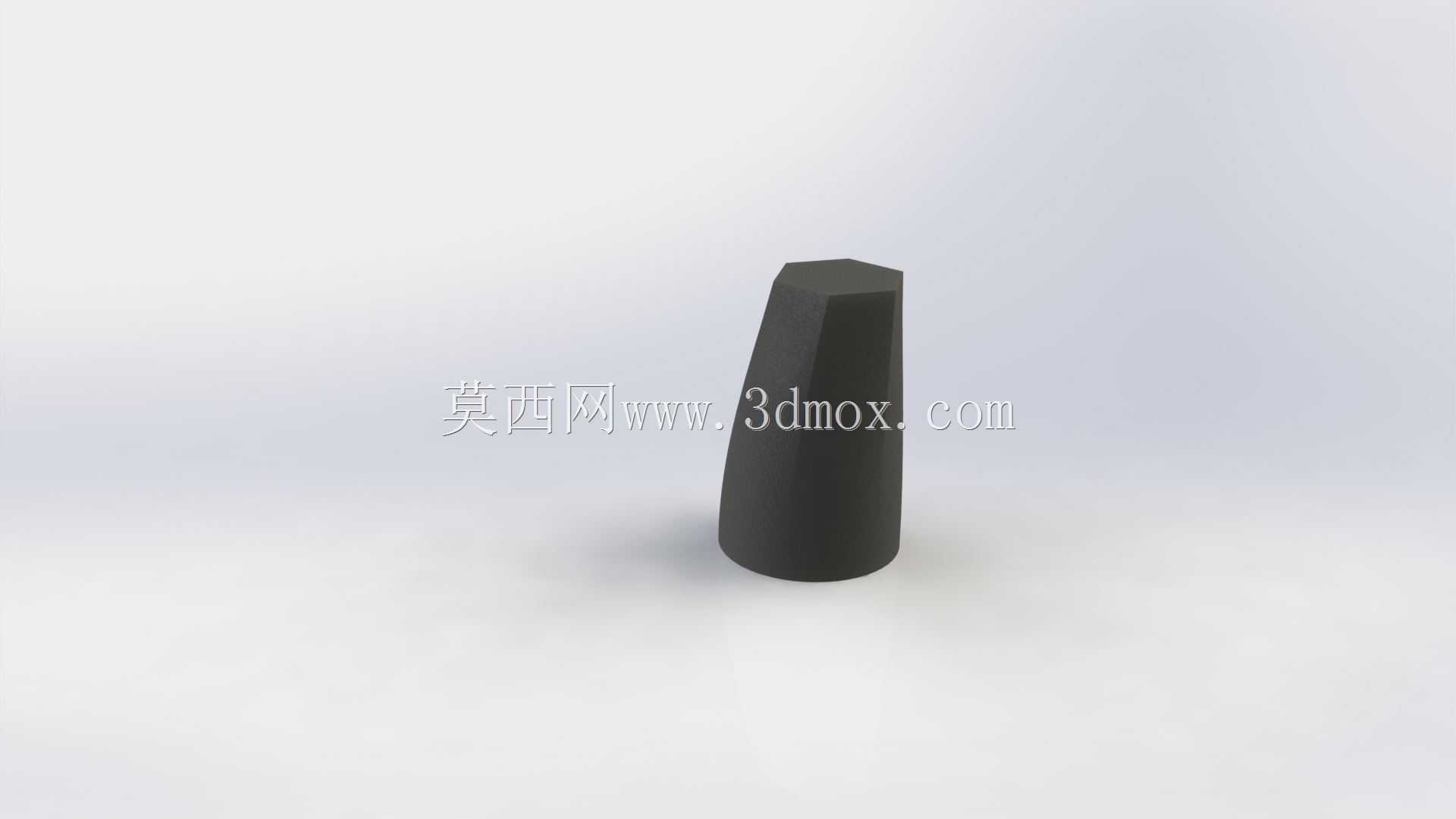

异形锥台过渡连接结构件

　　这类异形锥台结构件常出现在需要做截面形态过渡的设备装配环节，比如自动化生产线的工位定位支撑、小型工装夹具的末端接触头、检测设备的探针固定座，甚至部分手持操作工具的握持过渡段都能见到类似结构的应用。从实际使用场景来看，它承担的核心作用是实现两种不同截面安装接口的平顺衔接，下端圆形截面适配常规的圆形安装孔、圆轴对接或者圆柱面配合场景，上端的多边形截面则可以提供防转定位面，避免装配后出现周向转动，省去额外的销钉、键连接防转结构，简化装配工序。

　　在设计这类零件的时候，首先要确认两端的安装边界尺寸，下端圆形端面的直径需要匹配对接基座的安装孔公差，通常采用h7或者m6的配合公差，保证装入基座后不会出现径向晃动，同时配合段的长度要根据实际受力情况确定，若承受侧向推力，配合段长度不小于直径的1.2倍，避免出现悬臂受力导致的根部断裂。上端的多边形截面需要匹配对接部件的卡槽尺寸，多边形的棱边需要做0.2到0.5毫米的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，避免棱边刮伤对接件的卡槽内壁。

　　结构的锥度过渡段是设计的核心，不能采用简单的直线斜切过渡，否则会在截面突变位置产生应力集中，在承受交变载荷或者冲击载荷时容易出现开裂。实际建模时需要做曲面的顺滑过渡，保证从圆形截面到多边形截面的壁厚均匀变化，若采用塑料注塑成型，整体壁厚控制在1.5到3毫米之间，避免出现壁厚不均导致的缩痕、翘曲问题；若采用金属机加工成型，则要考虑加工工艺的可达性，锥面的拔模斜度不小于1度，方便加工时的刀具退刀，也能减少加工时长，降低制造成本。

　　从安装适配性来看，这类零件的总高度需要根据设备的装配空间确定，要预留足够的操作空间用于紧固件的安装，若采用端面螺栓固定，下端面需要设计沉孔，将螺栓头埋入零件内部，避免螺栓突出影响其他部件的运动轨迹。零件的表面粗糙度根据使用场景调整，作为定位支撑使用时，上下两个端面的粗糙度要达到Ra1.6，保证贴合紧密，定位精度稳定；作为握持过渡件使用时，外表面粗糙度达到Ra3.2即可，不需要过高的表面加工要求，同时可以在外锥面做细微的防滑纹理处理，提升操作时的摩擦力。

　　在受力校核环节，需要重点关注锥段与下端圆形端面的衔接位置，这个位置是整个零件的应力集中点，若承受轴向压力，需要校核该位置的压应力是否低于材料的许用压应力；若承受侧向弯矩，需要在该位置做适当的圆角加厚处理，圆角半径不小于2毫米，分散应力集中。材料选择上，作为工装夹具配件使用时可以选用45号钢做调质处理，硬度达到HB220到250，兼顾强度和加工性能；作为轻量化设备配件使用时可以选用ABS或者尼龙材料，降低整体重量，同时具备一定的减震性能。

　　实际装配过程中，这类零件不需要额外的调整环节，只要两端的配合尺寸符合公差要求，直接压入或者卡入对接位置即可完成安装，维护时也可以直接拆卸更换，不需要复杂的工装辅助。在生产线的快速换型场景中，这类一体化过渡结构件可以大幅减少换型时的零件调整时间，相比多零件拼接的过渡结构，消除了拼接间隙带来的定位误差，提升工位的重复定位精度。
