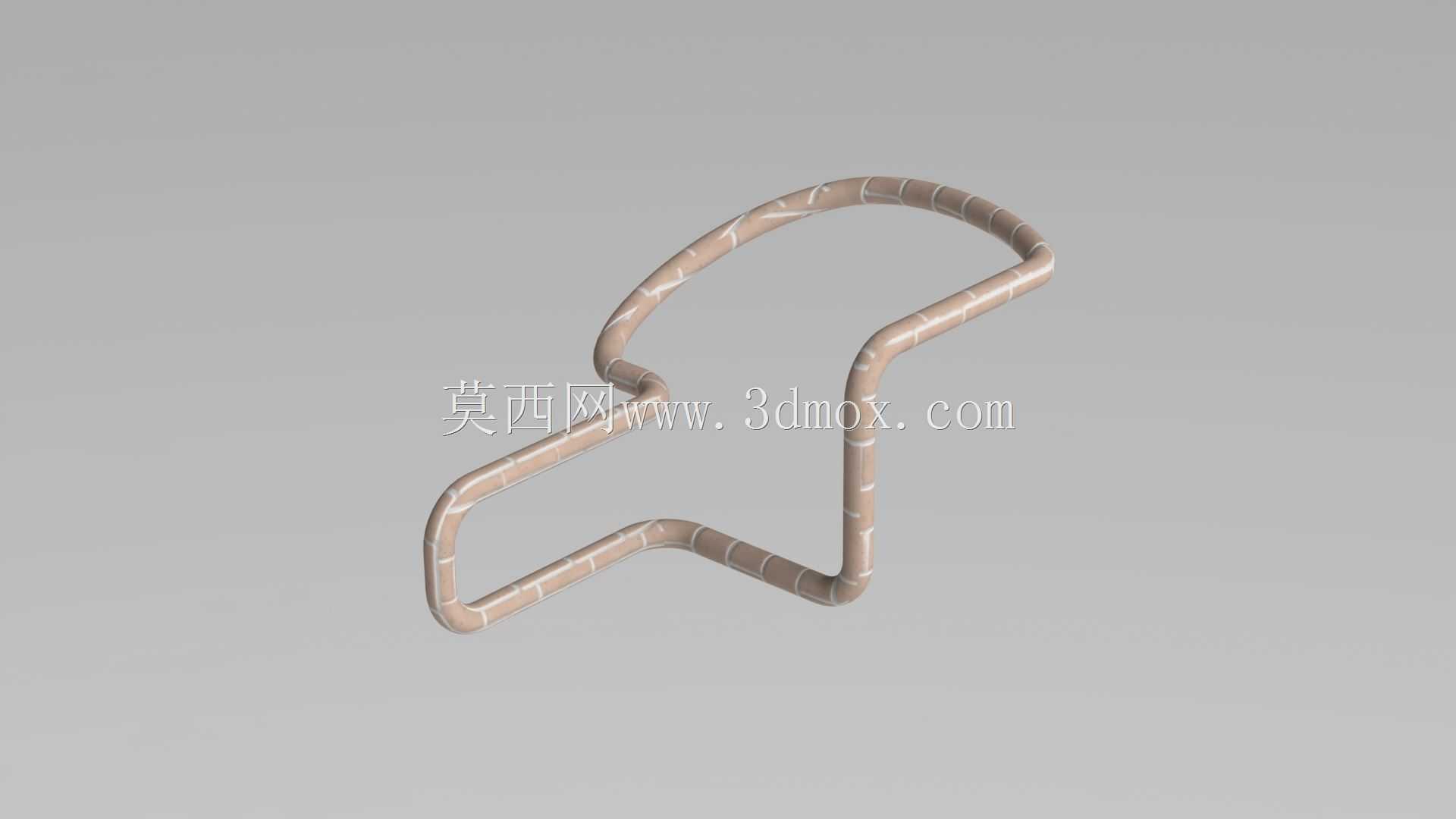

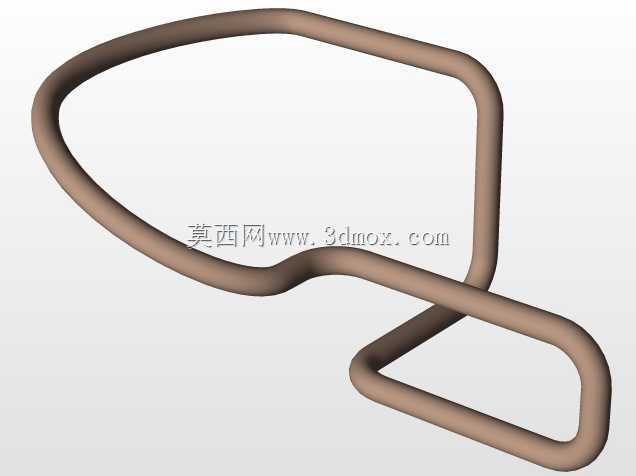

异形弯管管路结构三维设计作品

　　该异形弯管结构主要面向小通径流体输送场景设计，可适配日化灌装、实验室流体回路、小型气动系统的管路排布需求，在空间受限的设备内部走管场景中，能够替代多段直管加接头的拼接方案，减少管路连接点的泄漏风险。从实际使用角度出发，这类连续折弯的一体管路，在低压气体输送、常温液体导流的工况下，流道内壁无拼接台阶，流体经过折弯段时的局部阻力损失远低于多段接头拼接的管路，能够有效降低回路中的压力损耗，提升流体输送的稳定性。设计过程中首先确定了管路的通径参数，全程保持管身内径一致，避免出现通径突变引发的流场紊乱，折弯段的曲率半径经过反复校核，既保证折弯处不会出现管身瘪陷、壁厚减薄超标的问题，也兼顾了空间排布的紧凑性，

　　所有折弯位置的过渡圆弧均做了顺滑处理，没有尖锐转角，既降低流体在转角处的涡流损耗，也避免管路长期使用过程中折弯位置出现应力集中开裂的问题。从安装边界来看，该管件的两个连接端面分别朝向不同的空间方向，能够直接对接两个不在同一平面的接口，安装时无需额外调整管路角度，两端可适配标准快插接头或卡套接头，安装公差预留了合理的装配余量，即使对接接口存在小范围的位置偏差，也可通过管身的微量形变完成装配，不会在接口处产生额外的装配应力。管身的壁厚选取兼顾了结构强度与轻量化需求，在满足1MPa以内工作压力的强度要求前提下，尽可能控制管壁厚度，降低整体重量，同时管身外壁的防滑纹路设计，既可以在安装拧动接头时增加摩擦力，方便施工操作，

　　也能在管路外覆保温层时提升保温材料与管身的贴合度，避免保温层出现滑动移位。在实际设备排布中，这类异形一体弯管能够充分利用设备内部的闲置空间完成走管，不需要额外预留接头的安装操作空间，相比传统拼接管路能够节省30%左右的管路排布空间，对于内部结构紧凑的小型自动化设备、台式实验仪器来说，能够有效优化设备内部的空间利用率，避免管路与其他运动部件、电气元件产生干涉。设计时还考虑了管路的加工可行性，所有折弯段的折弯角度、曲率半径均符合常规弯管设备的加工范围，不需要定制特殊的折弯模具即可完成生产，能够有效降低零件的加工成本，同时管身的直线段长度预留了足够的接头安装距离，保证接头装配时工具能够有足够的操作空间，不会出现接头无法拧紧的问题。从长期使用的维护角度来看，一体成型的弯管没有拼接缝隙，不存在接头松动泄漏的隐患，日常维护时只需要检查两端接口的密封情况即可，不需要对中间管段做额外的检修，能够降低设备的后期维护成本。
