阶梯式传动工具轴精密结构设计

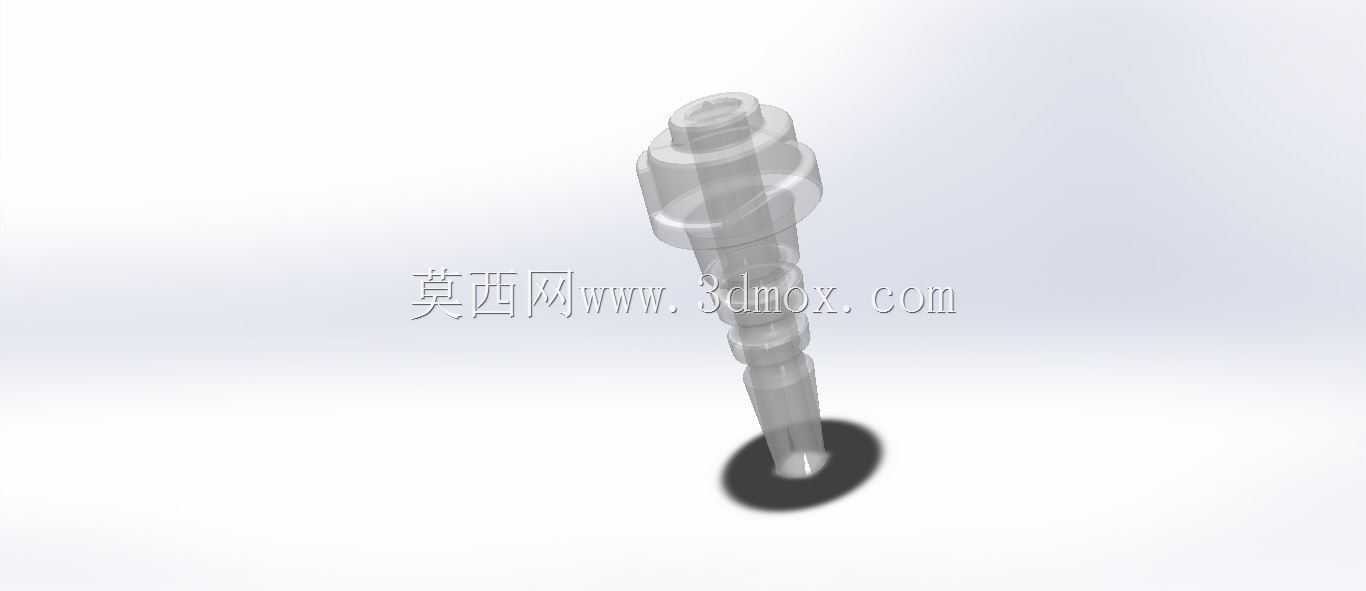

　　在各类手动工具、小型传动工装以及台式加工设备的动力传递链路里，这类阶梯式工具轴是承担扭矩传输、部件定位的核心承载零件，日常作业中我们接触的气动拧紧工具、台式钻床的进给输出端、小型工装夹具的旋转驱动端，都能看到这类轴件的身影，它的结构合理性直接决定了整套传动机构的运行稳定性与使用寿命。从结构设计逻辑来看，这款轴件采用多段阶梯变径的结构形式，并非随意设置轴肩尺寸，每一段轴径的变化都对应着不同的安装配合需求：最顶端的小直径内孔段，是用来对接驱动端的动力输入接头，配合端面的限位结构可以避免动力传输时出现周向打滑，保证扭矩传递的同轴度；中间段的凸起轴肩是核心的定位基准面，安装时这个端面会紧贴轴承内圈或者传动齿轮的端面，承担轴向的限位作用，

　　避免轴件在高速旋转或者承受轴向载荷时出现窜动，设计时这个轴肩的垂直度公差需要控制在0.02mm以内，才能保证旋转过程中不会出现偏摆抖动。往下的多段缩径结构，分别对应不同功能部件的安装位，有的用来套装传动齿轮传递扭矩，有的用来安装密封件阻挡润滑脂泄漏、外界粉尘侵入传动腔，最底端的细轴段是输出端，用来直接对接工作头或者下一级传动部件，端部的倒角设计是为了装配时能顺利穿入轴承内圈、齿轮安装孔，避免刮伤配合面影响装配精度。从安装边界的角度考量，这款轴件的各段长度都经过匹配计算，总长度适配常规小型工具的传动腔空间，最大轴径处的尺寸和配套轴承的内圈孔径采用基孔制过渡配合，既保证装配后不会出现松旷，也能在后期维护时顺利拆卸更换，

　　不会出现过盈量太大导致拆件时损伤轴面或者轴承的问题。实际应用场景中，这类轴件往往需要承受交变扭矩载荷，比如气动工具在拧紧螺栓的瞬间会产生冲击扭矩，所以设计时轴肩的过渡位置都采用了圆角过渡，避免直角位置产生应力集中，长期受冲击载荷出现断裂失效的问题，圆角半径的取值也经过权衡，太小起不到缓解应力集中的作用，太大会导致配套安装的齿轮、轴承无法贴紧定位轴肩，出现轴向窜动的间隙。在表面处理的设计考量上，这类轴件的配合面需要经过淬火处理提升表面硬度，减少长期和轴承、齿轮相对摩擦产生的磨损，非配合面做防锈处理即可，不需要过高的加工精度，以此平衡加工成本和使用性能。很多刚入行的结构设计人员做轴类设计时，往往只关注扭矩强度是否达标，

　　忽略了装配工艺性和维护便利性，这款轴件的各段轴径都是从一端到另一端依次递减或者按照装配顺序设置台阶，装配时可以从轴的一端依次压入所有配套零件，不需要从两端反复穿装，大幅提升装配效率，拆卸时也可以用顶拔器顺着轴肩施力，不会出现没有受力点无法拆件的问题。在传动精度的控制上，这款轴的各段配合轴颈的同轴度公差需要严格控制，否则装配后旋转时会出现径向跳动，轻则导致传动噪音变大、磨损加快，重则导致配套的齿轮啮合不良、轴承提前失效，甚至出现工作头摆动导致加工精度不达标的问题。另外轴上预留的密封件安装槽，尺寸匹配常规的O型圈或者骨架油封规格，不需要定制特殊规格的密封件，后期维护更换配件的成本更低，适配性更强。在小型工装的设计中，这类工具轴还可以根据实际需求在对应轴段加装键槽或者顶丝孔，用来和套装的零件做周向固定，避免传递扭矩时零件和轴之间出现相对转动，基础的阶梯结构已经预留了足够的加工余量，不需要对整体结构做大幅修改就能适配不同的固定方式。
