创意分割式球形结构造型设计

　　在日常的机械结构设计练习与创意构件开发过程中，这类分割式球形结构常被用作曲面建模思路验证、创意工业摆件原型、装饰性机械构件的基础参考，很多刚接触复杂曲面建模的工程师，都会选择这类对称异形结构作为进阶练习对象，毕竟球面本身是典型的规则曲面，而在规则曲面上做非对称的分割、错位、拼接设计，能很好地锻炼曲面拆分、曲面连续性控制、实体布尔运算的实操能力。从实际应用场景来看，这类结构经过材质适配与尺寸调整后，可以用作高端设备的装饰端盖、文创类机械摆件的核心结构、展会展示用的创意造型构件，部分做工业风装饰产品的厂商，也会参考这类结构的分割逻辑，开发金属质感的桌面摆件、灯具外罩类产品。从结构本身的功能特性来看，该结构以完整球体为基础基体，

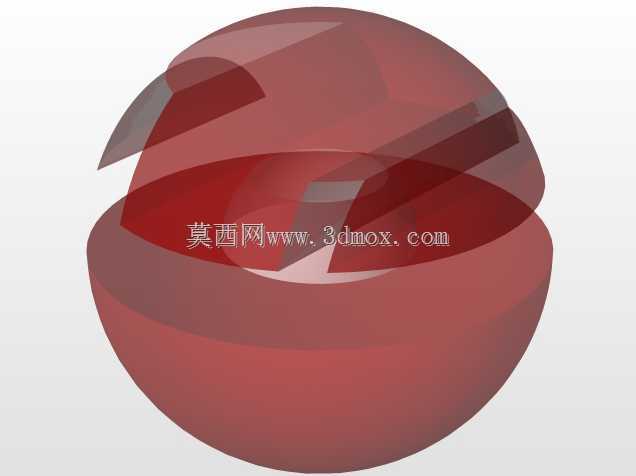

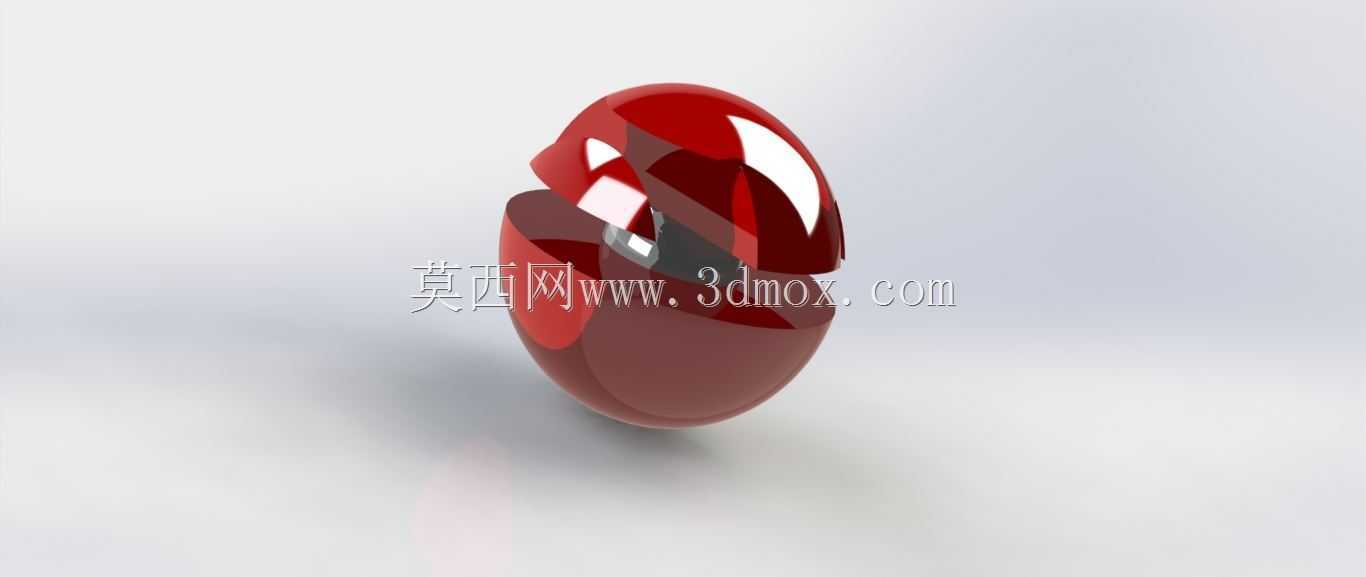

　　通过多组不同角度的剖切平面将球体分割为多个独立块体，再对块体进行错位偏移与间隙预留，最终形成错落的视觉效果，所有分割面均为平面结构，加工时可通过多轴铣削一次成型，不需要额外的复杂工装夹具，块体之间的间隙均匀控制在2-5mm区间，既保证了视觉上的层次感，又不会因为间隙过大导致整体结构失去球形的整体辨识度。设计过程中首先要确定球体的基准直径，根据实际使用场景的安装空间调整基准尺寸，若用作小型桌面摆件，基准直径可控制在80-120mm区间，放置在工作台面不会占用过多空间，重心也能保持在球体下半部分，避免放置时出现倾翻；若用作设备端盖类构件，则需要根据设备的安装接口尺寸调整球体直径，保证分割后的下部块体能与设备安装面完全贴合，

　　安装孔位预留时要避开块体的分割间隙，保证连接强度。建模思路上首先绘制完整的基准球体，确定球心位置作为所有剖切操作的基准参考点，之后根据想要的错落效果绘制不同角度的剖切基准面，剖切时要注意每个块体的体积占比，避免出现某一块体过于单薄导致加工时易断裂的问题，所有剖切完成后对每个块体进行小距离的轴向偏移，偏移方向沿剖切平面的法向进行，保证块体之间的间隙均匀一致，之后对所有块体的边缘做等半径圆角处理，圆角半径根据块体大小调整，避免锐边带来的安全隐患，同时提升整体的质感。安装边界方面，这类结构作为独立摆件使用时，不需要额外的安装结构，依靠下部块体的平面接触放置面即可保持稳定，若需要固定安装，则在最下部的块体底部预留沉头安装孔，

　　孔位深度不超过块体厚度的三分之二，避免穿孔影响外观效果，安装时从块体内部锁入固定螺丝，外部看不到连接结构，保证整体外观的完整性。结构的曲面过渡处理上，所有块体的外表面均保留原球面的曲率，不会因为剖切和偏移破坏外表面的球面连续性，从外部观察时，即使块体之间存在错位，整体的球形轮廓依然清晰可辨，这种设计既保留了球体本身的圆润质感，又通过分割错位带来了独特的视觉冲击力，和普通的完整球面结构相比更具设计感。在实际加工制造环节，若采用金属材质加工，可选择铝合金或者不锈钢作为原材料，加工完成后做抛光或者烤漆处理，呈现出类似渲染图中的亮面质感；若采用非金属材质，可通过3D打印一体打印出所有块体，再进行后期的打磨上色，适合小批量的创意产品打样。很多工程师在做这类创意结构设计时，容易出现剖切角度不合理导致块体干涉的问题，所以在建模完成后一定要做全局干涉检查，确认每个块体偏移后都不存在接触或者重叠的问题，同时要验证整体结构的重心位置，保证放置时的稳定性，避免出现头重脚轻的情况。这类结构的设计逻辑也可以延伸到其他规则基体的创意设计中，比如在圆柱体、正方体等规则基体上做类似的分割错位处理，衍生出更多不同造型的创意构件，为工业产品的外观设计提供更多的思路参考。
