带六角孔异形联动金属连接构件

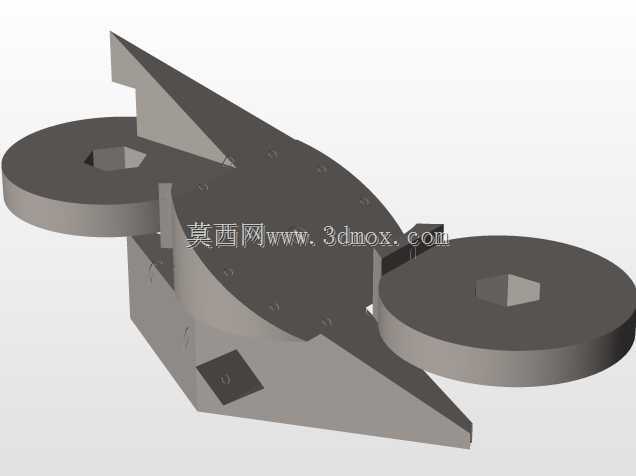

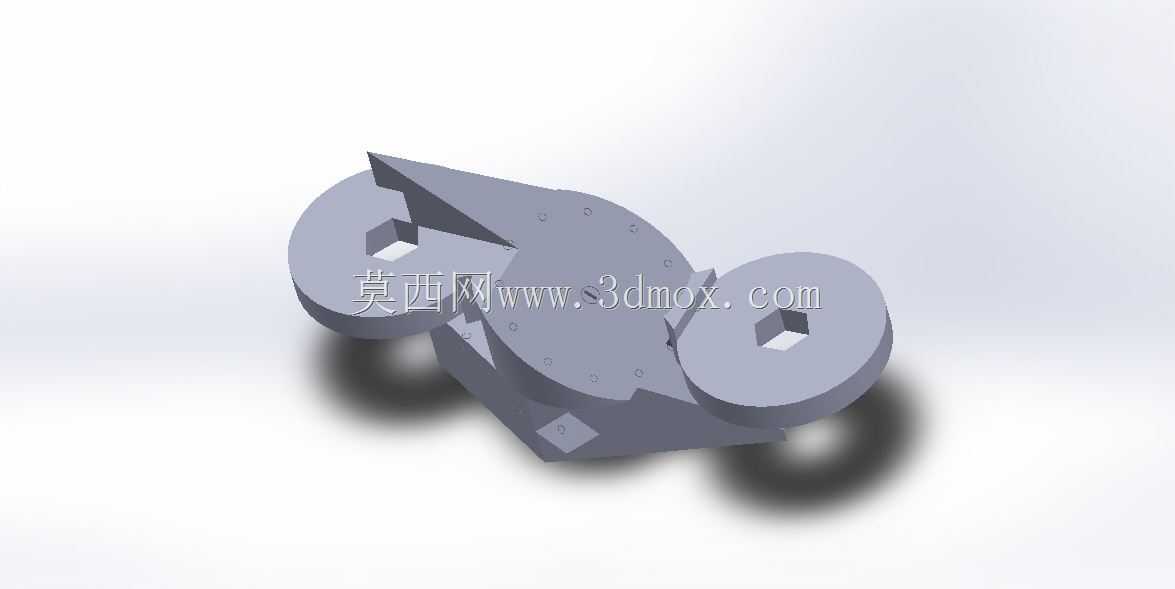

　　这类带六角孔的异形联动构件，常应用在需要同步传动、多点位限位的轻载机械结构中，比如小型工装夹具的联动锁止模块、非标自动化设备的行程联动拨块、手动调节机构的同步卡位组件，在一些需要单操作端带动多个点位同步动作的场景里，这类构件能替代多组独立传动件，减少装配复杂度，降低机构的累计公差。从结构设计逻辑来看，构件两端的带六角孔圆盘是核心的扭矩传递点位，六角孔的设计是为了和标准六角头轴件配合，无需额外键槽加工就能传递周向扭矩，装配时直接将六角轴穿入孔位即可完成周向固定，相比圆孔加键的连接方式，六角孔的接触面积更大，在轻载工况下的抗打滑能力更强，同时装配效率更高，适合快换式工装的调节结构。中间的异形连接臂是实现联动动作的核心，

　　连接臂的轮廓不是规则的直臂结构，而是根据动作轨迹做了避让型面设计，在构件绕中心点位转动时，异形臂的曲面轮廓不会和周边的安装基座、相邻运动件发生干涉，同时臂身的厚度经过受力校核，在传递两端圆盘的同步扭矩时，不会出现臂身挠曲变形的问题，臂身上预留的小孔位是辅助定位孔，可穿入定位销实现构件的初始位置校准，也可作为限位柱的卡接点位，限制构件的转动行程。从安装边界来看，两端圆盘的同轴度公差控制在0.05mm以内，能保证两个六角孔穿入轴件后转动顺畅，不会出现卡滞问题，构件的整体厚度统一，所有安装面都做了平面度处理，和安装基座贴合时不会出现间隙，避免长期受力后出现松动。这类构件的材质一般选用45号钢做表面发黑处理，兼顾结构强度和防锈能力，

　　部分需要轻量化的场景也可选用铝合金材质做硬质阳极氧化处理，在保证受力强度的前提下降低整体重量。在实际装配场景中，这类构件不需要复杂的安装辅件，只需将对应规格的六角轴穿入两端孔位，再通过轴用挡圈限制轴向位移即可完成安装，维护时拆卸也十分便捷，不需要拆解周边的其他组件就能单独更换该构件。设计这类构件时，首先要根据实际需要的转动行程确定两端圆盘的中心距，中心距的误差会直接影响联动动作的同步精度，其次要根据传递的扭矩大小调整连接臂的截面厚度，避免扭矩过载时臂身出现断裂，另外六角孔的尺寸公差要和对应六角轴的公差做匹配，间隙过大会导致传动回程差过大，间隙过小则会出现装配困难、转动卡滞的问题。构件的异形轮廓在建模时需要通过运动仿真做干涉检查，

　　模拟整个转动行程内构件和周边零件的相对位置，确保全行程内都不会出现碰撞，同时轮廓的过渡圆角要做合理设置，避免应力集中在转角位置，提升构件的疲劳寿命。在一些手动调节的工装夹具中，这类构件可以实现单手柄操作带动两个夹爪同步开合，相比齿轮齿条的同步结构，这类一体式构件的零件数量更少，装配后的调试难度更低，不会出现齿轮啮合间隙导致的夹爪不同步问题；在小型检测设备的档位切换机构中，这类构件可以带动多个检测触头同步升降，保证多个点位的检测动作一致性，提升检测结果的可靠性。
