奔驰品牌三叉星徽标识立体结构设计

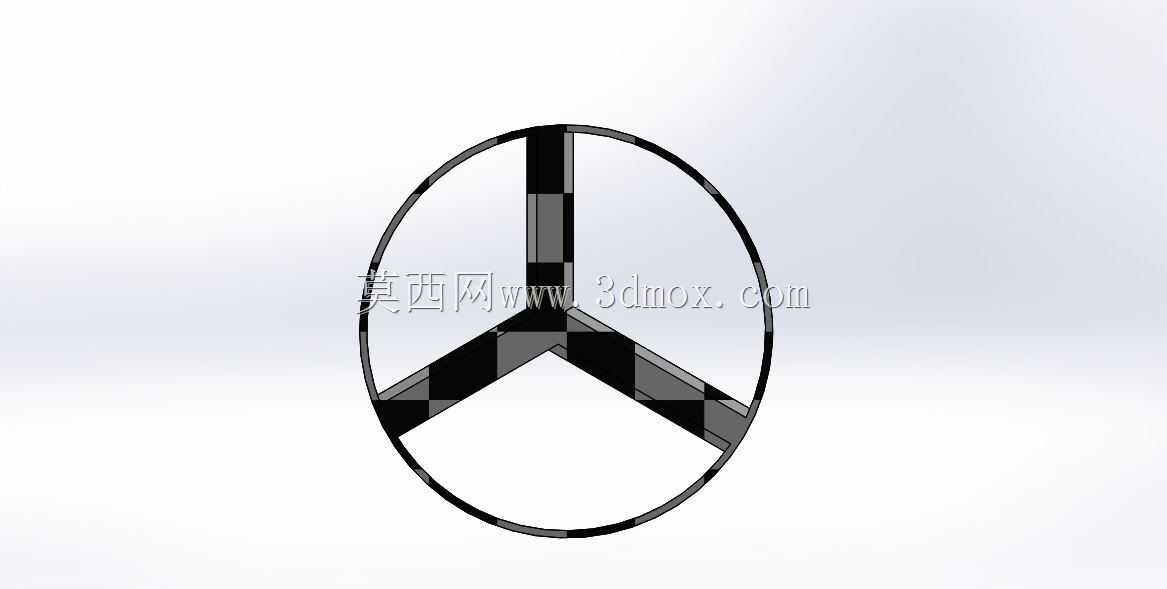

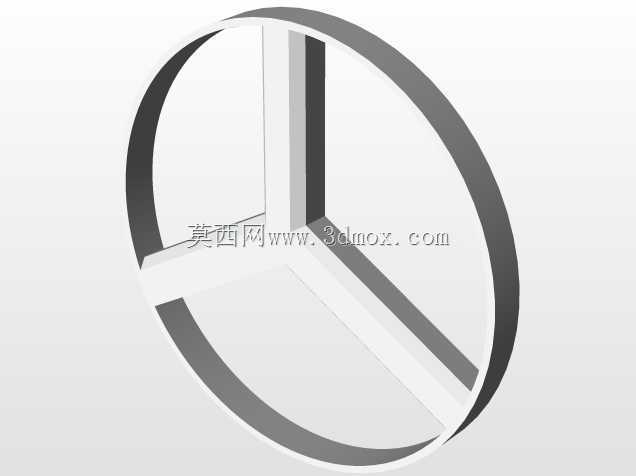

　　本次呈现的三叉星徽立体结构，是豪华乘用车品牌视觉识别体系的核心实体载体，在整车外饰系统中承担品牌辨识度传递、外观装饰协调的核心作用，日常应用场景覆盖乘用车前进气格栅中央安装位、车尾行李箱盖标识区、轮毂中心盖装饰位、方向盘中央安全气囊盖板区域，部分高端定制车型还会将同比例缩小的该结构用于车内迎宾踏板、中控饰板等位置，实现整车视觉识别元素的统一。从结构设计逻辑来看，该标识采用环形外框搭配中心三等分辐射三叉臂的经典构型，环形外框的截面做了微弧过渡处理，既可以避免安装后边缘与安装基面形成突兀的直角落差，也能在车辆行驶过程中减少气流在标识边缘形成的紊流，降低高速行驶时的风噪影响，同时微弧的边缘结构也能减少洗车、

　　日常擦拭过程中边角剐蹭损伤的概率。三个星臂从中心交汇点向外延伸至环形外框内壁，每个星臂的截面采用渐变厚度设计，靠近中心交汇区域的厚度更大，保证整体结构的连接强度，避免长期使用后星臂与外框连接位置出现断裂、松动的问题；靠近外框的位置厚度逐步收窄，和环形外框的壁厚保持一致，让整体结构的视觉重量感更均衡，不会出现中心区域过于厚重、边缘过于单薄的视觉偏差。在安装边界的设计考量上，该立体标识的背部预留了平整的安装基面，可适配3M胶粘贴、卡扣卡接两种主流的车标安装方式，安装基面的平面度公差控制在0.1mm以内，保证粘贴或卡接后标识与车身安装面完全贴合，不会出现缝隙不均、边缘翘起的问题。标识的整体外轮廓为正圆形，

　　不同安装位置可根据适配需求调整整体直径尺寸，比如前进气格栅位置的标识直径通常在180mm-220mm区间，车尾标识直径在80mm-120mm区间，轮毂盖位置的标识直径则控制在50mm-65mm区间，不管尺寸如何调整，三个星臂之间的120度夹角始终保持严格一致，环形外框的宽度与星臂的宽度比例固定为1:1.2，保证不同尺寸下的视觉识别性完全统一，不会因为尺寸缩放出现比例变形。从实际使用的功能特性来看，该标识的立体结构做了多维度的适配优化，外露表面的过渡圆角全部做了钝化处理，所有边角的R角不小于0.5mm，避免车辆发生轻微碰撞或行人接触时出现尖锐边角划伤的风险，符合机动车外饰件的安全规范要求。结构壁厚根据材质选型做了对应匹配，

　　如果采用ABS注塑工艺生产，基础壁厚控制在2.5mm-3mm区间，背面设置均匀分布的加强筋，加强筋厚度不超过基础壁厚的0.6倍，避免注塑过程中出现表面缩痕，影响外观质感；如果采用锌合金压铸工艺生产，基础壁厚可控制在1.8mm-2.2mm区间，表面做抛光镀铬或者哑光烤漆处理，满足不同车型的外观风格需求。在建模过程中，需要重点保证三个星臂的对称性，通过中心阵列的方式完成星臂构型，避免手动绘制出现的角度偏差，环形外框与星臂的连接位置做了平滑的曲率过渡，不会出现生硬的拼接棱角，让整体曲面的光影过渡更自然，无论是强光下的镀铬反光效果，还是哑光材质的漫反射效果，都能呈现出协调的视觉质感。另外，标识背部的安装定位点设置在中心位置与环形外框的三个对称点上，保证安装时的定位精度，不会出现安装偏移、歪斜的问题，定位柱的高度根据安装基面的凹陷深度做匹配设计，保证安装完成后标识表面与周边饰件的表面高度差控制在0.2mm以内，实现外观面的齐平统一。
