径向轴承滚子配套安装支座结构设计

　　在各类旋转传动设备的径向载荷承载环节，这类与径向轴承滚子配套的安装支座是保障轴承平稳运行的核心支撑构件，广泛应用在输送线辊筒支撑、中小型减速机输入输出轴定位、纺织机械导辊安装、农业机械传动辊组等需要承受径向载荷的工况场景中，区别于纯轴向承载的支撑结构，这类支座的核心作用是为径向轴承滚子提供稳定的安装基准，抵消轴系运行过程中产生的径向跳动与载荷冲击，避免轴承外圈出现非正常位移，延长整套轴承组件的服役寿命。

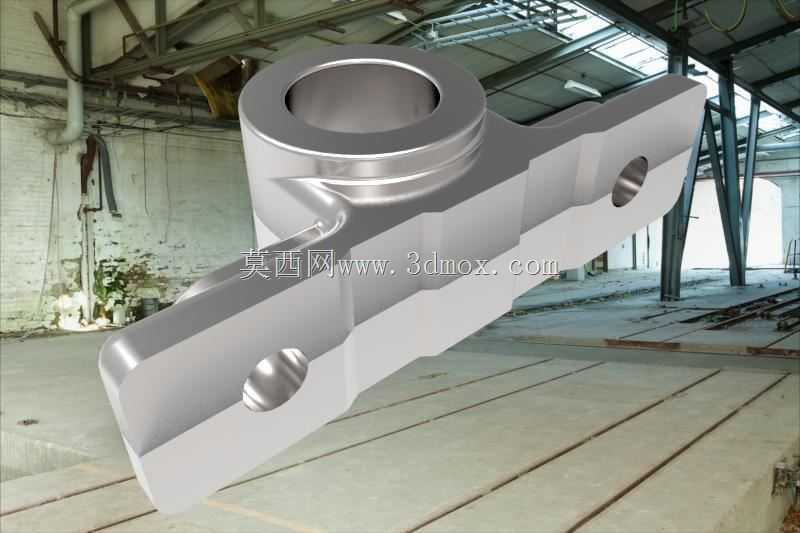

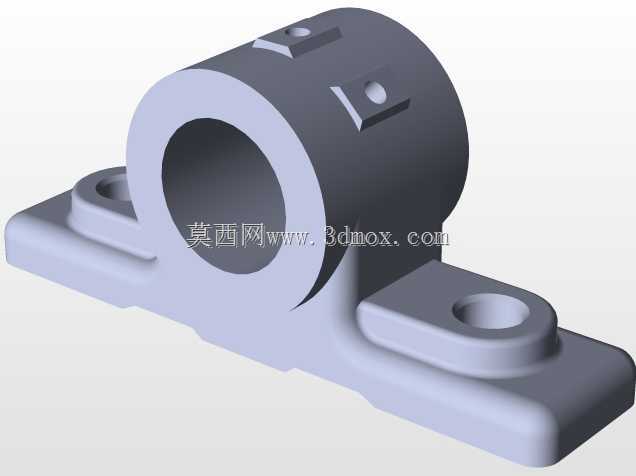

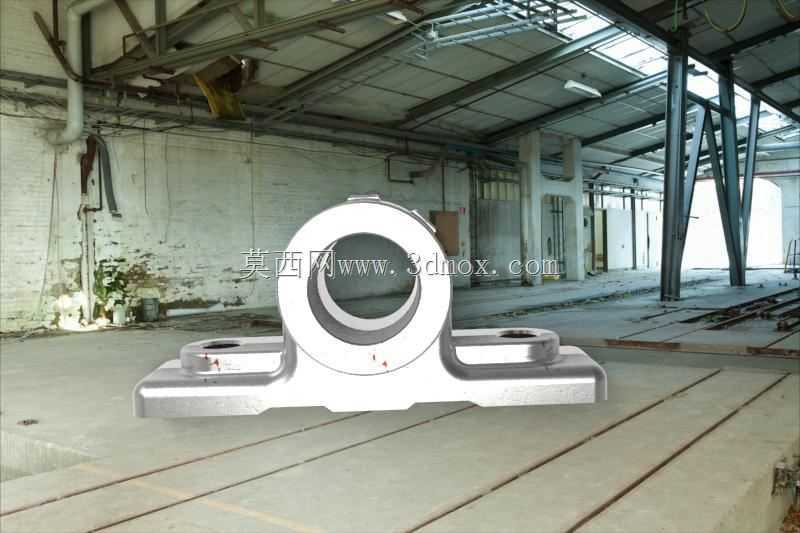

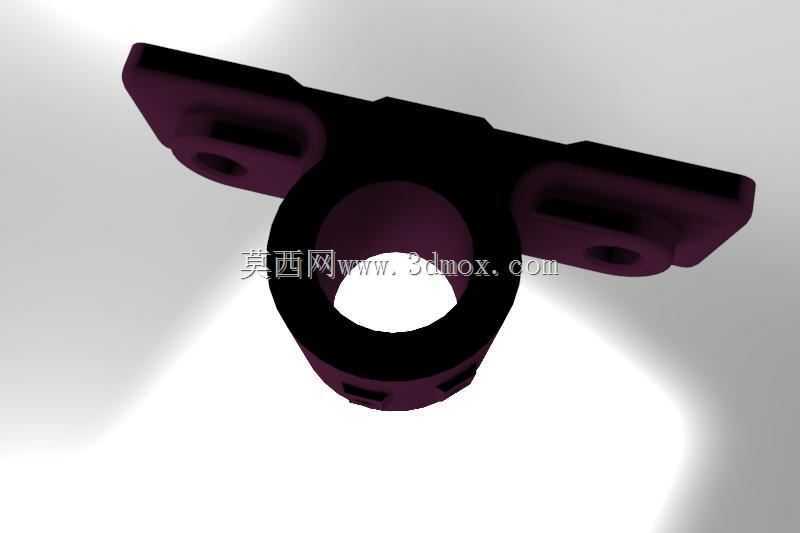

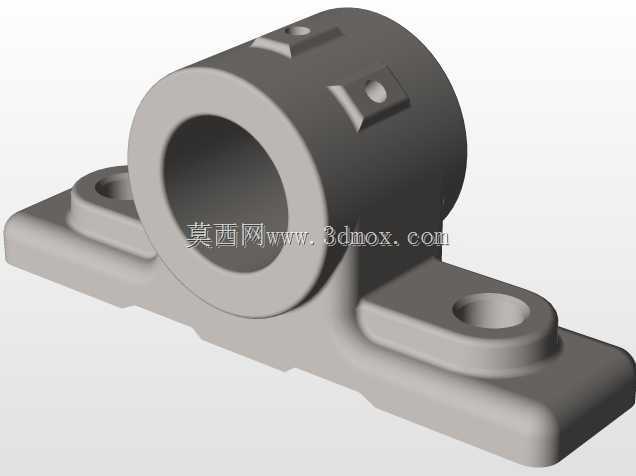

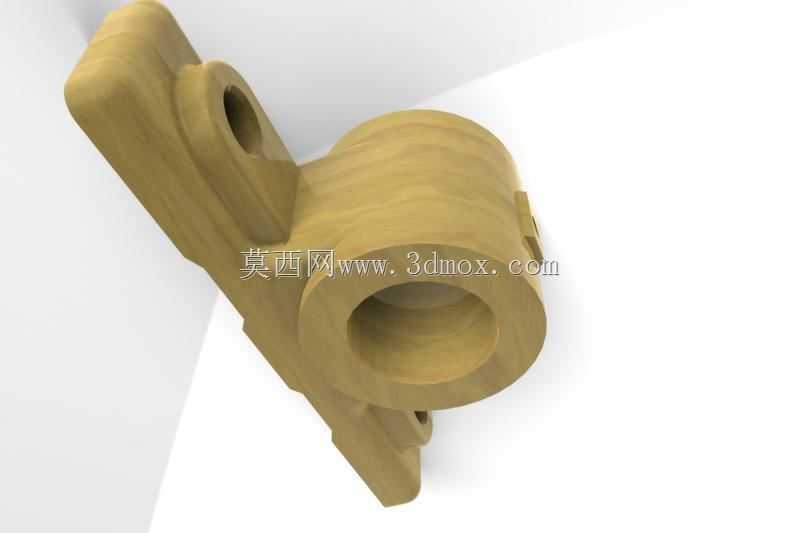

　　从结构设计逻辑来看，该支座采用一体化铸造成型后机加工的工艺路线，主体中间的凸起镗孔是轴承外圈的安装位，孔位的同轴度公差控制在IT7级以内，表面粗糙度达到Ra1.6，确保轴承外圈压装后不会出现偏斜，两侧延伸的翼板上开设的两个安装沉孔，用于将整个支座固定在设备的安装基面上，沉孔的设计可以让固定螺栓的头部完全埋入板内，不会突出安装面干涉周边其他部件的布置。镗孔与两侧翼板之间采用圆弧过渡结构，而非直角衔接，这一设计是为了分散载荷传递过程中的应力集中，在设备承受突发径向冲击载荷时，避免衔接位置出现应力断裂，尤其是在有振动的工况下，圆弧过渡结构能将应力峰值降低40%左右，大幅提升结构的抗疲劳性能。

　　在实际安装边界的考量上，该支座的底部安装面为全平面加工，平面度公差不超过0.02mm，确保安装时与设备基面完全贴合，不会出现安装翘曲导致的轴承孔位偏斜。中间镗孔的轴向长度略短于配套径向轴承滚子的外圈宽度，既可以保证轴承外圈被完全限位，又不会因为孔位过长导致轴承散热空间被挤占，运行过程中轴承滚子摩擦产生的热量可以通过外露的外圈侧面快速散出，降低轴承过热抱死的风险。两侧翼板的安装孔中心距按照通用安装规范设定，适配多数常规传动辊组的安装孔位布局，不需要对现有设备基面做额外的打孔改造就能直接替换安装，降低设备维护的改造成本。

　　从功能特性上看，该支座的载荷传递路径设计十分清晰，轴系传递到轴承滚子上的径向载荷，会通过轴承外圈均匀传递到中间镗孔的内壁，再顺着镗孔与翼板的过渡结构分散到两侧的安装翼板上，最终通过固定螺栓传递到设备的基础安装面，整个载荷传递过程没有应力突变的薄弱环节，能够稳定承受额定范围内的静径向载荷与一定幅度的动载荷冲击。在材质选择上，这类支座通常采用球墨铸铁材质，兼顾足够的结构强度与一定的减震性能，相比铸钢材质的支座，球墨铸铁的阻尼特性更好，能够吸收轴系运行过程中产生的部分振动，减少振动向设备基面的传递，提升整套设备运行的平稳性。

　　在三维建模过程中，需要重点关注镗孔与安装面的垂直度参数，以及两侧安装孔的同轴度、孔位与镗孔中心的对称度，这些形位公差直接决定了轴承安装后的运行精度，如果对称度偏差过大，会导致轴承安装后轴系出现别劲的情况，运行过程中滚子与滚道的磨损会急剧加快，严重时甚至会出现轴承抱死、轴断裂的故障。另外建模时需要注意过渡圆角的尺寸不能过小，圆角半径通常不小于衔接处壁厚的1/5，避免加工过程中出现铸造缺陷，同时保障应力分散的效果。对于安装沉孔的深度，需要匹配常用内六角螺栓的头部高度，确保螺栓拧紧后头部不会高出翼板表面，同时也要保证沉孔下方的剩余壁厚足够承受螺栓的预紧力，不会在拧紧螺栓时出现翼板压溃的问题。

　　在实际选型应用中，这类支座需要根据配套轴承滚子的外径、额定径向载荷来匹配对应规格，不能出现大轴承配小支座或者小轴承配大支座的情况，前者会导致支座强度不足承载过载，后者会造成安装空间浪费与成本上升。同时在安装时需要保证两个配合使用的支座镗孔保持同轴，偏差控制在允许范围内，才能让轴系平稳转动，避免滚子出现偏磨。日常维护过程中，只需要定期检查固定螺栓的预紧力，以及轴承的润滑状态，不需要对支座本身做额外的维护，在正常工况下这类支座的服役周期可以达到与整套设备等同的水平，极少出现结构性损坏的情况。
