竖井配套传动用空心圆柱轴结构

　　在矿山竖井提升、地下管廊竖井运维、水利竖井闸门启闭这类重载垂直输送场景里，轴类零件是整套传动系统里直接承担扭矩传递、载荷承载的核心部件，这次建模的空心圆柱轴，就是针对竖井场景的安装空间、载荷特性做的适配设计。不同于常规水平布置的传动轴，竖井场景下的轴件需要同时承受轴向的部件自重载荷、周向的传动扭矩，还要适配竖井内狭窄的安装边界，避免和井壁的附属管线、爬梯结构产生干涉。从结构设计逻辑来看，这款轴采用空心圆柱构型，首先是在满足抗扭、抗弯截面模量要求的前提下，尽可能降低零件自重，竖井内的零件吊装作业空间受限，过重的轴件会大幅提升吊装难度，同时空心结构可以预留出线缆穿设、润滑介质流通的通道，适配竖井内多系统集成的布置需求，

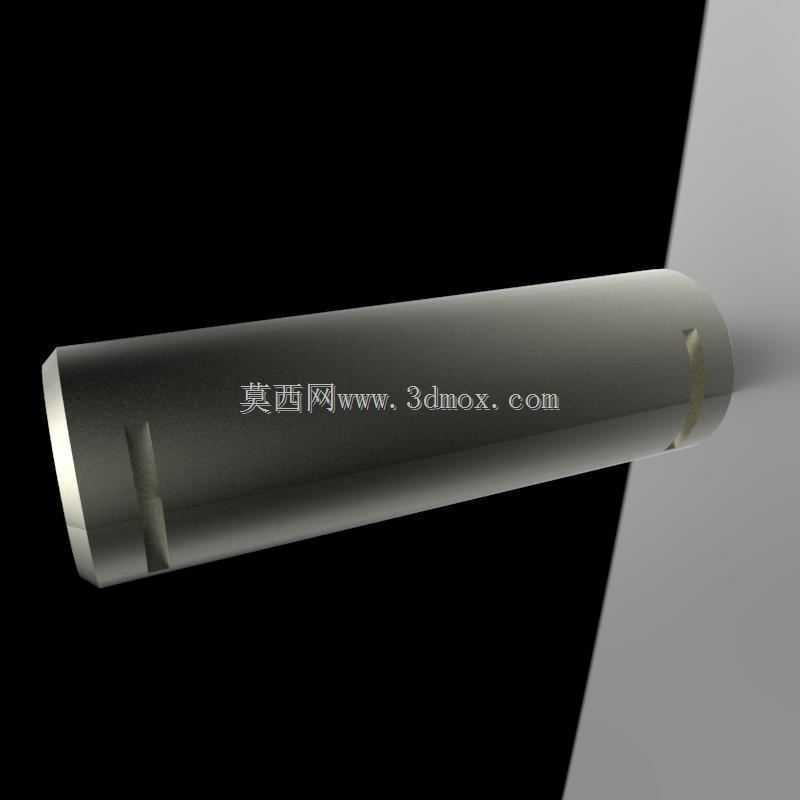

　　不用额外在井壁旁布设独立的走管空间，压缩整个竖井传动模块的径向占用尺寸。外形尺寸上，这款轴的外径做了统一的圆柱面设计，没有额外的凸台结构，安装时可以直接从竖井顶部的预留安装孔垂直吊入，和配套的滑动轴承、传动轮的配合面都采用同一公称尺寸，减少了轴件加工时的多次装夹工序，也降低了现场安装时的对中难度，毕竟竖井内的安装作业视线差、操作空间小，过多的台阶结构会增加卡滞、对中偏差的概率。安装边界方面，轴的两端预留了标准的卡簧槽和键槽位置，键槽采用普通平键的适配尺寸，不需要定制特殊规格的键连接件，现场维护更换时可以直接取用通用五金配件，两端的卡簧槽位置刚好对应轴承的定位端面，安装时卡簧卡入后就能完成轴的轴向定位，

　　不需要额外设计复杂的轴向锁紧结构，适配竖井内高空作业的操作便利性，减少紧固件松脱掉落的风险。从功能特性来说，这款轴的圆柱面做了统一的粗糙度设计，和轴承配合的区段粗糙度控制在适合滑动配合的区间，非配合段的粗糙度适当放宽，在降低加工成本的同时，保证配合面的耐磨性能，毕竟竖井内的运维频次远低于地面设备，零件需要具备更长的无故障运行周期，减少下井维护的工作量。设计过程中也考虑了竖井内的潮湿、多粉尘工况，空心轴的内孔两端做了倒角处理，后期可以加装密封端盖，避免井内的粉尘、水汽进入轴孔内部腐蚀内壁，也防止内部穿设的线缆被孔口的锐边划伤。不同于常规传动实心轴的设计思路，这款轴的壁厚是按照竖井场景的最大冲击载荷做的校核，

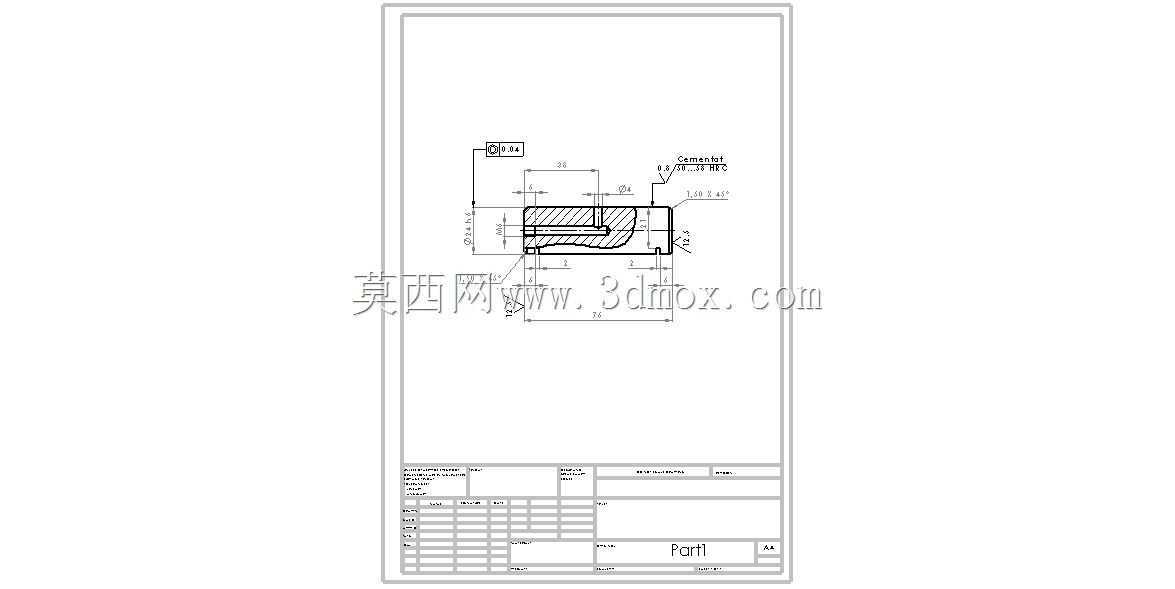

　　没有照搬通用轴件的壁厚经验值，既避免了壁厚过大带来的重量冗余，也防止壁厚不足导致的重载下变形问题，毕竟竖井场景下一旦轴件出现变形卡滞，维修时需要拆卸整套提升机构，作业难度和风险都远高于地面设备。在实际应用中，这款轴可以适配竖井提升罐笼的导向传动轮、竖井排水泵的传动连接、竖井通风闸门的启闭传动等多个位置，统一的圆柱构型让它具备较强的通用性，不需要针对每个安装位置单独做结构修改，只需要根据实际传递的扭矩大小调整对应的键槽深度即可，大幅降低了竖井设备的备件储备种类，现场运维时不需要区分多种轴件型号，拿取对应长度的轴件就能完成更换。建模过程中也还原了轴件的所有工艺细节，包括两端的倒角、键槽的退刀槽、卡簧槽的尺寸公差，结构设计完全符合机械加工的工艺要求，不存在无法加工的异形结构，所有配合尺寸都遵循通用机械零部件的公差标准，不需要定制特殊的加工刀具，普通的车床、铣床就能完成全部加工工序，适合中小机加工车间批量生产，也方便现场维修时的应急加工制作。
