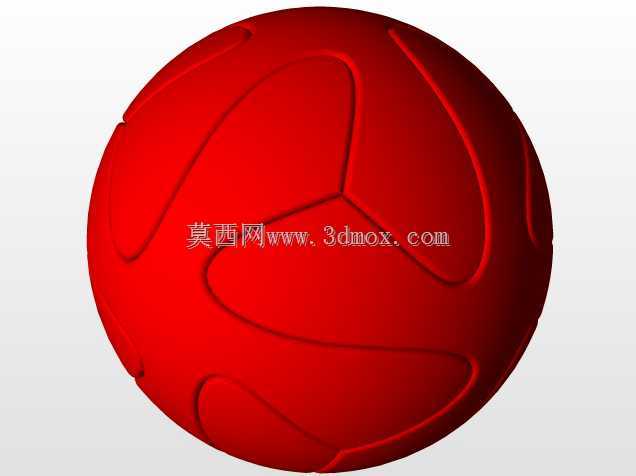

赛事纪念款异形足球结构设计

　　这款异形足球的三维结构设计，最初的需求来自体育文创产品开发场景，区别于常规正五边形、正六边形拼接的标准足球，这款产品是为主题赛事定制的纪念款周边，同时兼顾日常休闲把玩、小型桌面装饰摆件的使用需求，并非用于专业竞技赛场。从实际使用场景出发，设计阶段首先要平衡异形曲面的握持手感与视觉辨识度，常规足球的正多面体结构是为了保证滚动过程中的动态平衡，而这款产品因为偏向纪念与休闲属性，对滚动直线度的要求有所降低，但仍需要保证球体表面拼接缝的过渡顺滑，避免出现尖锐棱角导致握持硌手，或是日常摆放时刮蹭接触面的问题。

　　设计过程中首先确定了整体的椭球变形比例，没有采用完全对称的正球体结构，而是在标准足球的球心基准上，对两个相对的轴向做了8%的尺寸收窄，让整体轮廓呈现出略带椭圆的视觉效果，既保留足球的基础识别特征，又能和常规竞技足球形成明显的视觉差异。表面的拼接块划分没有沿用传统足球的32块拼接方案，而是根据椭球的曲面曲率变化，重新划分了12块大小不一的曲面拼接单元，每个拼接单元的边界都沿着曲面的等曲率线排布，这样在后续做曲面加厚、实体化的时候，能保证每个拼接块的壁厚均匀，不会出现局部壁厚过薄导致的结构强度不足，或是壁厚差过大带来的注塑成型缩痕问题。

　　表面的标识字符做了内嵌式的结构处理，没有采用后期印刷或者粘贴的方案，而是直接在对应拼接块的曲面上做了下沉0.3mm的字符凹槽，后续生产时可以通过双色注塑或者填漆工艺实现字符的色彩区分，避免使用过程中字符磨损脱落。拼接块之间的接缝宽度统一设置为0.15mm，既模拟了真实足球的拼接缝隙质感，又不会因为缝隙过宽导致积灰难以清理，缝隙的深度控制在0.2mm，保证视觉上的层次感同时，不会影响球体整体的结构强度。

　　从安装与装配的角度考虑，这款球体采用和常规足球一致的中空结构设计，内部预留了标准的气嘴安装位，气嘴的安装位置选在其中一块曲率变化最小的拼接块中心，保证充气后气嘴周边的曲面变形均匀，不会出现局部凸起影响整体外观。球体的壁厚统一设置为2.5mm，这个厚度是参考常规休闲用PVC足球的壁厚参数确定的，既能保证充气后的弹性反馈符合日常把玩的手感需求，又能控制整体的材料用量，降低生产过程中的成本。设计时还考虑了不同使用场景的适配性，如果作为桌面摆件使用，可以在球体底部预留隐藏式的配重块安装槽，不需要充气，直接填充配重块保证摆放的稳定性，配重块的安装槽做了卡扣式结构，不需要额外粘接，装配时直接卡入对应位置即可，后续如果需要改成充气使用的版本，只需要用同材质的堵头封住配重槽即可，不需要修改整体的曲面结构。

　　曲面建模阶段全程采用G2连续的曲面过渡标准，每个拼接块之间的衔接面都做了曲率匹配检查，避免出现曲面折痕，导致后续渲染或者开模时出现表面不光滑的问题。考虑到后续可能的衍生设计需求，整个模型的参数都做了关联设置，比如椭球的变形比例、拼接块的数量、字符的大小与位置，都可以通过修改对应参数快速调整，不需要重新搭建整体曲面结构，能大幅缩短后续不同主题纪念款的开发周期。在结构校验阶段，还对充气状态下的球体受力变形做了模拟，确保在标准充气压力下，每个拼接块的变形量都控制在允许范围内，不会因为局部应力集中导致拼接缝开裂，尤其是曲面曲率变化较大的几个拼接块顶点位置，特意做了0.5mm的圆角过渡，分散应力集中点，提升产品的耐用性。
