带安装底座的侧接式法兰连接结构

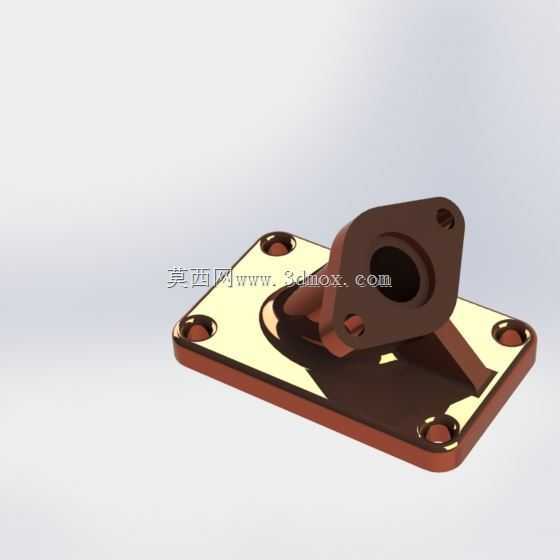

　　在流体输送管路、小型液压动力单元、气动控制回路的布设场景中，这类带一体式安装底座的侧接法兰是非常常见的管路转接零件，它的核心作用是完成垂直方向管路与水平安装基面之间的刚性转接，同时为管路接口提供稳定的支撑固定，避免管路接头长期受振动、管路自重影响出现密封失效、接口开裂的问题。不同于常规的圆形对接法兰，这个零件把法兰接口和安装底板做了一体化的结构设计，省去了额外的法兰支撑支架，在紧凑型设备的阀组安装、小型泵站的油路接口布置里，能有效压缩安装占用的空间，减少装配环节的零件数量。从结构设计的角度看，底部的矩形安装板四个角设置了沉头安装孔，安装时螺栓可以完全沉入孔内，不会突出底板表面，保证底板和安装基面完全贴合，

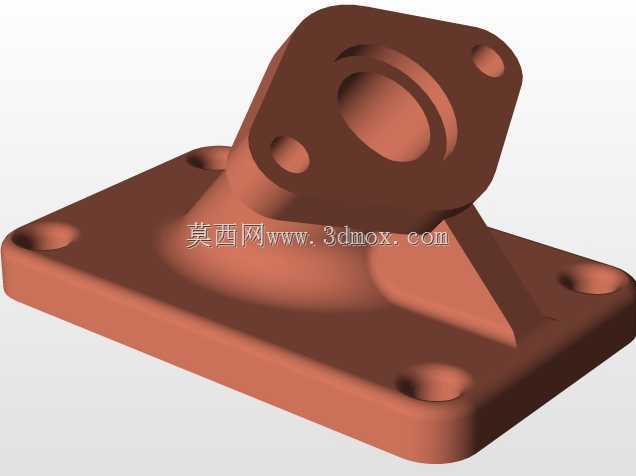

　　不会因为螺栓头突出导致安装倾斜，影响法兰接口的同轴度；安装板的厚度经过针对性设计，在承受法兰接口的管路侧向力、内部流体压力带来的轴向推力时，不会出现明显的翘曲变形，保证密封面的平面度始终满足密封要求。侧置的法兰接口采用了菱形的法兰轮廓，相比圆形法兰，这种轮廓在相同通径的情况下，四个连接螺栓的布置更紧凑，占用的径向空间更小，适合安装空间局促的阀块侧面、泵体出口位置；法兰端面的密封槽预留了足够的密封件安装空间，不管是采用O型圈端面密封还是非金属平垫片密封，都能保证密封面的有效压紧宽度，避免出现密封泄漏。连接法兰和底部安装板的过渡位置设置了三角形加强筋，这个结构是整个零件强度的关键，因为法兰接口在接入管路后，管路的重量、

　　设备运行时的振动都会在法兰和底板的连接位置产生弯曲应力，如果没有加强筋，长期交变载荷作用下很容易在转角位置出现应力集中导致的断裂；加强筋的厚度和圆角做了匹配设计，既不会因为筋太厚导致铸造或者注塑成型时出现缩孔缺陷，也不会因为筋太薄达不到加强的效果，过渡圆角的设置也能有效分散应力，避免应力集中点的出现。在实际安装使用时，首先要确认安装基面的平面度，保证底板安装后不会出现强制变形，四个安装螺栓要按照对角顺序逐步拧紧，避免底板因为单侧受力出现倾斜，导致法兰接口的轴线偏移；法兰接口和外部管路对接时，要保证对接法兰的端面和本零件法兰端面完全平行，螺栓同样采用对角拧紧的方式，避免密封面因为受力不均出现局部泄漏。

　　这类结构的零件通径通常适配小通径的流体管路，多用于低压工况的流体回路，在小型自动化设备的冷却回路、润滑系统油路、低压气动控制回路中都有广泛应用，它的一体化设计减少了装配时的对齐工作量，相比分体式的法兰加支架结构，装配效率能提升40%以上，同时也避免了分体结构连接松动带来的故障风险。设计这类零件的时候，需要重点校核几个关键尺寸：首先是法兰接口的轴线到底板安装面的高度尺寸，这个尺寸直接决定了外接管路和设备基面之间的间隙，要保证管路安装后不会和基面或者周边其他零件产生干涉；其次是法兰端面上螺栓孔的位置度，必须和对接法兰的螺栓孔位置完全匹配，否则会出现螺栓无法穿入、对接错位的问题；另外安装板上沉头孔的位置度也要保证，避免安装时螺栓无法对准设备基面上的螺纹孔。在壁厚设计上，法兰部分的壁厚要满足内部压力的强度要求，底板部分的壁厚要满足安装压紧时的刚度要求，过渡位置的壁厚要均匀，避免成型过程中出现壁厚突变导致的缺陷。对于采用金属铸造工艺生产的该类零件，所有转角位置都要设置合适的铸造圆角，避免出现铸造尖角导致的应力集中，同时也能改善金属液的流动性能，减少铸造缺陷的产生；如果是采用机加工方式生产，要注意法兰密封面的表面粗糙度要求，密封面的粗糙度要达到Ra3.2以下，才能保证密封件的有效密封，避免因为表面太粗糙导致密封件被刮损或者出现微观泄漏通道。
