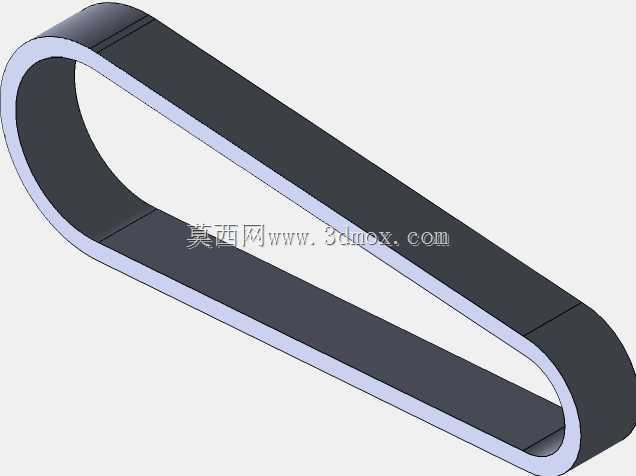

环形平带传动构件三维结构设计

　　在常规带传动系统的布局设计中，这类闭合环形平带是动力传递路径里的核心挠性构件，区别于啮合类的同步带、接触面带楔槽的V带，平带的工作面为整周平滑外表面，依靠带体与带轮轮面间的静摩擦力完成动力扭矩的传递，在中心距较大的两轴传动场景中应用十分普遍，常见于轻工输送设备、小型机床进给机构、农用加工机具的动力传输单元中，部分低载荷的办公自动化设备内部也会采用同结构的平带完成动力换向或减速传递。从实际使用场景来看，这类平带的安装不需要带轮做特殊的齿槽加工，轮面仅需做粗糙度处理保证足够摩擦系数即可，对安装时的两轴平行度公差容忍度相对更高，日常维护中不需要像啮合传动带那样严格对齐齿位，带体磨损后更换操作也更为简便，适合长期连续运转的中低载荷传动工况。

　　在结构设计层面，该环形平带采用无接头的整周闭合结构，避免了接头位置带来的传动脉动、运行跳动问题，带体截面为等厚度矩形结构，整体弯转半径均匀，在绕经带轮时不会出现局部应力集中的情况，能有效降低带体反复弯折带来的疲劳损耗。设计过程中首先要匹配传动系统的额定传递功率、输入输出转速比，确定带体的基准长度——这个长度直接决定了两带轮的中心距可调范围，安装时需要预留合理的张紧行程，既不能因为张紧力过大导致带体拉伸应力超标、轴承受力过载，也不能因为张紧不足出现运转打滑、传动比失准的问题。带体的宽度设计需要结合单宽许用传递功率计算，保证在峰值载荷下带面比压不超过材料的摩擦许用值，避免出现打滑烧带的故障；带体的厚度则要匹配最小带轮的直径，

　　保证带体绕经带轮时的弯曲应变在材料允许范围内，厚度过大而带轮直径过小时，带体内层的压缩应力和外层的拉伸应力会急剧升高，大幅缩短带体的使用寿命。从安装边界来看，设计时需要预留带体外侧的安全防护空间，避免运转过程中带体与周边机架、管线发生剐蹭，同时要考虑张紧机构的调节行程，通常中心距的可调范围要覆盖带体长度的1.5%-3%，满足安装时套入带体、运转后张紧调整、长期使用磨损后补偿伸长量的需求。带体的材料通常采用多层复合结构，中间为抗拉层承担张紧产生的拉伸载荷，内外覆盖耐磨橡胶层提供摩擦接触面并保护内部抗拉层，设计时需要根据使用环境的温度、接触介质特性选择对应的覆盖层材料，比如在有少量油污的工况下要选用耐油橡胶配方，

　　在户外低温环境下要选用耐低温材质避免带体硬化开裂。在传动系统的布局中，平带的传动方向可以通过导向轮进行调整，能够实现平行轴、交叉轴等多种轴系布局下的动力传递，相比齿轮传动、链传动，平带传动本身具备一定的缓冲吸振能力，能够过滤掉动力端输出的扭矩脉动，让从动端的运转更为平稳，同时在出现过载情况时，带体与带轮间会发生打滑，能够对后端的精密构件起到过载保护作用，避免刚性传动下的零件过载断裂问题。建模过程中需要重点保证带体内周长度的精度，因为这个尺寸直接影响安装后的初始张紧力，同时带体的弯折段要做平滑的曲率过渡，还原实际安装后绕经带轮的自然形态，避免出现棱角、曲率突变的结构，保证后续做运动仿真时带体的运动轨迹与实际工况一致，也能为后续的有限元应力分析提供准确的模型基础，方便校核带体在张紧、运转、峰值载荷下的应力分布情况，提前预判易磨损、易疲劳的位置，优化带轮的直径匹配和张紧力参数设置。
