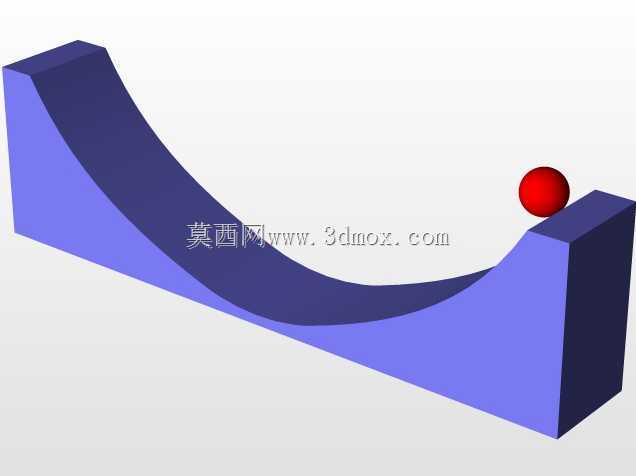

该构件属于机械传动系统中的导向支撑类零件,核心功能是为滚动体提供预设轨迹的滑动导向路径,常见于小型物料分选机构、教具演示装置、轻载直线往复运动模组的末端导向段,也可作为物理实验装置中滚动体运动轨迹的约束载体,适配低载荷、低运行速度的往复运动场景,在轻工自动化生产线的小型工件分料工位、教学演示用运动学实验台架上有较多应用。从结构设计逻辑来看,主体采用一体化块状基座设计,上表面加工出连续平滑的下凹弧形曲面滑道,曲面的曲率经过反复校核,保证滚动体在滑道内运动时全程与曲面保持线接触状态,避免出现点接触导致的应力集中,同时曲面两端设置平缓的抬升挡边,防止滚动体在运动到端点位置时因惯性冲出滑道。基座的底面设计为全平面结构,没有额外的凸起或凹槽,
安装时可直接通过基座两侧的沉头孔完成与安装基板的固定,安装边界要求安装面的平面度公差不低于0.1mm,避免基座固定后出现形变导致滑道曲面精度受损。整个构件的壁厚设计遵循等强度原则,滑道下方的实体部分厚度均匀,既不会因为壁厚过薄导致受力后出现形变,也不会因为壁厚过大造成材料浪费,适配普通工程塑料或者铝合金的加工工艺,若采用机加工方式生产,曲面部分可通过三轴铣床一次成型,不需要额外的工装夹具辅助,加工难度较低。在功能特性上,该弧形滑道的轨迹设计匹配滚动体的运动学特性,滚动体从滑道一端高点释放后,可沿着曲面完成往复摆动运动,过程中摩擦阻力小,运动轨迹稳定,不需要额外添加导轨或者限位结构即可实现预设的运动路径。
构件的侧边做了小尺寸的倒角处理,去除加工过程中产生的锐边毛刺,避免安装调试过程中划伤操作人员,同时倒角也能减少应力集中,提升构件的整体结构强度。在实际选型应用时,需要根据配套滚动体的直径调整滑道的曲率半径以及槽宽尺寸,保证滚动体与滑道两侧的间隙控制在0.2-0.5mm之间,间隙过大会导致滚动体运动时出现晃动,间隙过小则会增大运动过程中的摩擦阻力,甚至出现卡滞现象。基座的整体长度根据所需的运动行程确定,两端的挡边高度需要高于滚动体半径的三分之二,保证滚动体运动到端点位置时不会出现脱轨情况。该构件没有设置复杂的装配结构,整体为单一零件,不需要和其他零件进行拼接装配,安装维护十分便捷,
在轻载运动场景下可以替代传统的直线导轨加滑块的组合结构,大幅降低机构的整体成本与装配复杂度。建模过程中,曲面部分采用样条曲线拟合生成,保证曲面的曲率连续,没有拐点或者突变,避免滚动体运动过程中出现卡顿或者冲击,实体部分的拔模角度控制在1度以内,若采用注塑工艺生产也可顺利脱模,不需要额外调整模具结构。
